柴油双涡轮增压V6动力总成结构

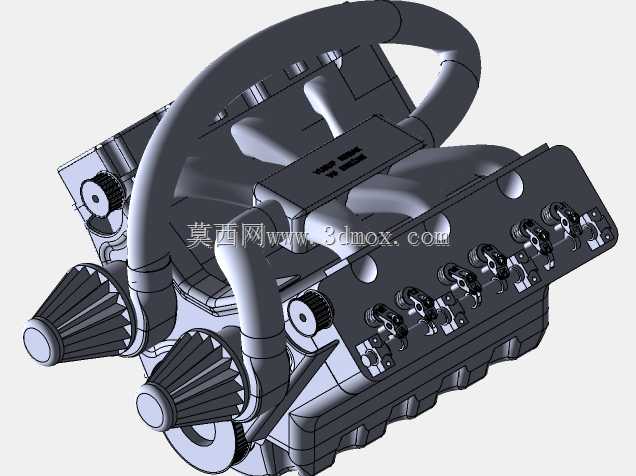

　　这套三维结构围绕六缸V型柴油动力装置展开，建模时把缸体、缸盖、气门机构、进排气通路、涡轮增压单元和前端传动件放在同一装配关系中校核，适合用于商用车动力舱布置、工程机械动力匹配、教学样机拆解以及维修工装开发。实际使用中，V6布局能够在相对紧凑的宽度范围内布置两列气缸，曲轴长度比直列六缸更短，整机轴向占用更小，而V形夹角又为顶部进气歧管、增压管路和附属件留出空间。双涡轮方案分别对应两列气缸的排气能量回收，排气脉冲进入涡轮后驱动压气机，提高进气密度；柴油喷射后可在更大充气量下完成燃烧，从而兼顾低速扭矩和持续输出。模型中两侧锥形结构表现了压气机与涡轮端的外形及接口位置，顶部粗大弯管承担增压后空气输送，管路曲率、

　　避让间隙和法兰朝向都直接影响装车后的气流阻力与维护空间。缸盖部分可以看到成组气门、摇臂或凸轮驱动区域的布置，这些特征决定了燃烧室上方配气机构的高度边界，也影响喷油器、气门室盖和线束管路的安装。设计思路上，先以曲轴中心线和两列气缸中心面建立基准，再确定缸体水套、油道、主轴承座和缸盖螺栓区域；外部管路则依据涡轮出口、中冷器接口和进气歧管入口逐段拟合，避免与缸盖罩、燃油管、起动机等附件发生干涉。外形尺寸方面，V型机的宽度主要由两列缸盖、排气侧涡轮和隔热罩决定，高度受进气总管与增压器位置限制，长度则由前端轮系、飞轮壳及连接变速箱的接口控制。安装边界需要重点关注悬置支点、飞轮壳配合面、油底壳最低点、涡轮热端与车架间隙，以及维修时滤清器、

　　喷油器和管路接头的可达性。锥齿轮等传动细节提示前端附件驱动或辅助输出区域也需要进行啮合与包络检查。整体结构不仅呈现发动机外观，还保留了动力总成在整车或设备舱内进行空间布置、热区隔离、拆装路径分析和性能方案讨论所需的关键几何关系。
