直列四缸发动机活塞组件结构设计

　　在车用动力、小型通用发电机组、农用机械等搭载往复式内燃机的场景中，活塞作为直列四缸发动机的核心运动部件，直接承担着燃烧室燃气压力传递、密封高温燃气、引导往复运动轨迹的关键作用，其结构设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从结构设计逻辑来看，该活塞采用典型的汽油机铝合金活塞构型，顶部为适配直列四缸半球形燃烧室的平顶结构，可在压缩行程终了时配合气缸盖形成规则的燃烧室空间，减少气流死区，提升油气混合均匀度，顶部边缘做了微小的倒角处理，避免活塞运行至上止点时与气门、气缸垫发生运动干涉。活塞头部设置三道环槽，上方两道为气环安装位，最下方一道为油环安装位，气环依靠自身弹力与燃气背压紧贴气缸壁，

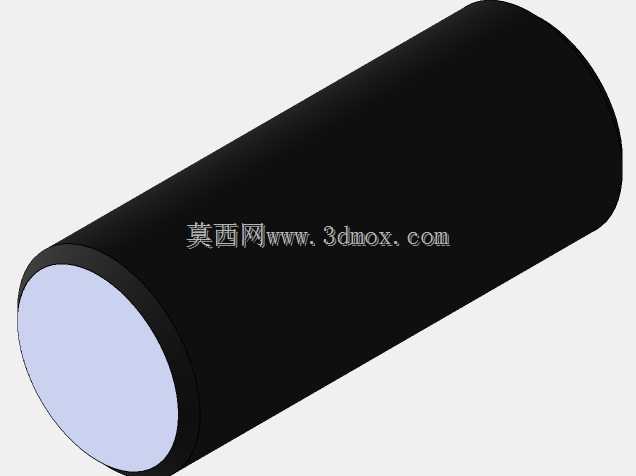

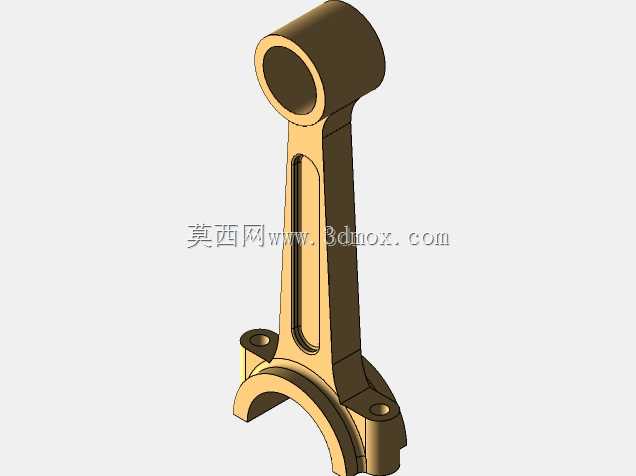

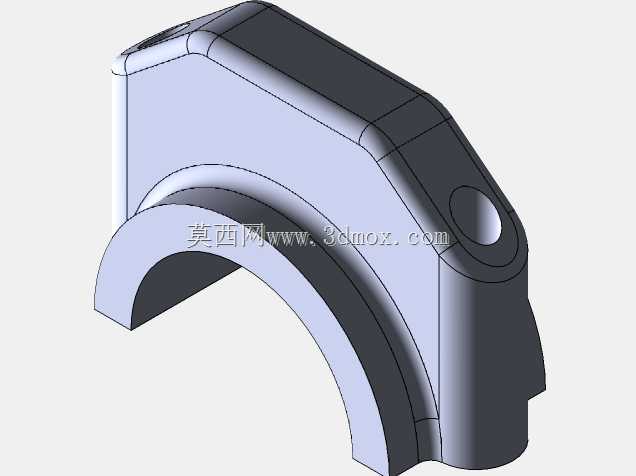

　　阻断燃烧室高压燃气向曲轴箱窜动的路径，油环则在活塞下行过程中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油异常消耗，环槽的加工精度直接影响活塞环的密封表现，设计时预留了适配工作温度下的热膨胀间隙，避免高温工况下环槽卡滞导致密封失效。活塞销座位于活塞裙部上方，采用对称式布置，销孔内加工有高精度的配合面，用于安装活塞销，连接活塞与连杆小头，将活塞承受的燃气推力传递给连杆，进而驱动曲轴旋转输出动力，销座部位做了局部加厚处理，分散燃气压力带来的集中应力，避免高负荷下销座出现开裂失效。活塞裙部设计为椭圆形变截面结构，冷态下裙部与气缸壁保留合理的配合间隙，在发动机达到工作温度后，裙部受热膨胀均匀贴合气缸壁，起到导向作用，

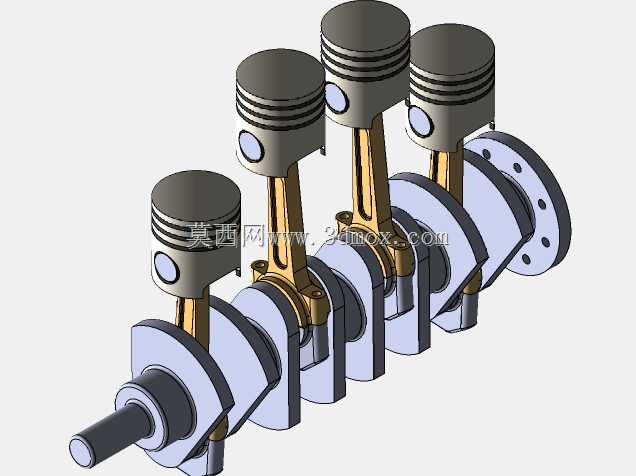

　　承受活塞往复运动过程中的侧推力，避免活塞在气缸内出现偏磨、敲缸等异常工况，裙部下方的缺口设计用于避让曲轴平衡块，防止活塞运行到下止点时与运动的曲轴部件发生碰撞。从安装边界来看，该活塞的外径尺寸适配对应排量的直列四缸发动机气缸内径，活塞总高度、压缩高度、活塞销孔直径均与同系列机型的连杆、气缸、曲轴参数完全匹配，可直接用于同型号发动机的维修替换、教学拆解演示以及动力改装的结构验证，建模过程中完整还原了活塞各部位的倒角、卸荷槽、环槽细节，可直接用于后续的运动仿真、有限元热应力分析以及装配干涉检查，帮助设计人员快速验证活塞组件与周边部件的匹配合理性，缩短内燃机动力系统的开发验证周期。
