CA6140车床开合螺母操作门闩锁紧构件

　　该构件对应普通卧式车床进给传动系统中开合螺母机构的操作闩锁零件，安装在溜板箱正面操作手柄联动的滑移拨叉槽位内，是控制丝杠与开合螺母啮合、脱开动作的核心限位承载件，在车削螺纹工序中承担动作定位、间隙锁止的作用，直接决定螺纹加工时进给传动的啮合刚性与脱开操作的顺畅度。

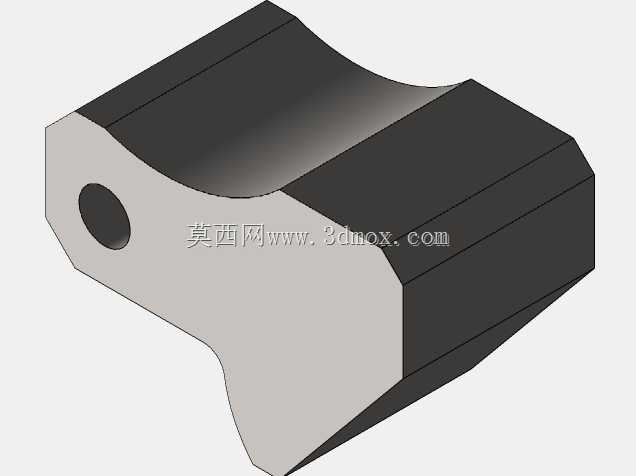

　　从实际装配边界来看，零件整体为块状滑移承力结构，主体轮廓适配溜板箱内部拨叉的安装滑槽，两侧直面与滑槽侧壁形成滑动配合，上下轮廓的弧形让位曲面分别避让开合螺母半体的摆动轨迹与手柄转轴的回转空间，避免操作过程中出现运动干涉。零件侧向开设的同轴圆孔为手柄转轴穿装孔，孔径与操作手柄的方轴转轴段形成间隙配合，转轴转动时通过型面带动该闩块沿滑槽直线滑移，闩块端部的楔形斜面在滑移到位后卡入开合螺母座的定位凹槽，完成螺母闭合后的机械锁止，防止车削螺纹过程中受切削振动影响螺母自行脱开。

　　设计层面优先考虑手动操作的受力特性：构件整体采用等强度块状布局，承力方向的实体厚度做了加厚处理，抵消手柄扳动时的扭转冲击力，滑移配合面预留了合理的修配余量，现场装配时可通过刮研接触面调整滑动阻尼，避免操作卡滞。弧形让位轮廓并非单纯的减重设计，其曲面曲率完全匹配开合螺母绕销轴摆动的包络轨迹，在保证锁止行程足够的前提下，尽可能压缩零件在溜板箱内部的占用空间，让溜板箱内部的拨叉、齿轮、操作轴排布更加紧凑。

　　该零件的失效形式通常为长期频繁扳动后锁止斜面磨损、转轴孔受挤压变形，建模时完整还原了所有配合面、让位曲面与锁止楔形面的几何特征，可直接用于备件测绘复刻、车床进给机构运动仿真验证，也可作为机床操作锁紧类构件的结构设计参考，装配时只需保证转轴孔与手柄轴的同轴度、滑移面与滑槽的平行度，即可实现顺畅的闩锁动作，无需额外复杂调整。
