多芯航空圆形电连接器插头结构

　　该圆形多芯电连接器主要用于机床电气柜、伺服驱动单元、传感器分线盒以及工业设备端的可拆卸信号与动力连接场景。现场布线时，线束端可通过插头与设备侧插座快速对接，检修时不必逐根拆线，既能减少接线错误，也能缩短设备维护停机时间。在CA6140这类普通车床数控化改造或外围附件扩展中，类似接插件常布置在挂线盒、操作站、拖链分界处，用来传递限位信号、照明回路、电机反馈或低压控制信号。

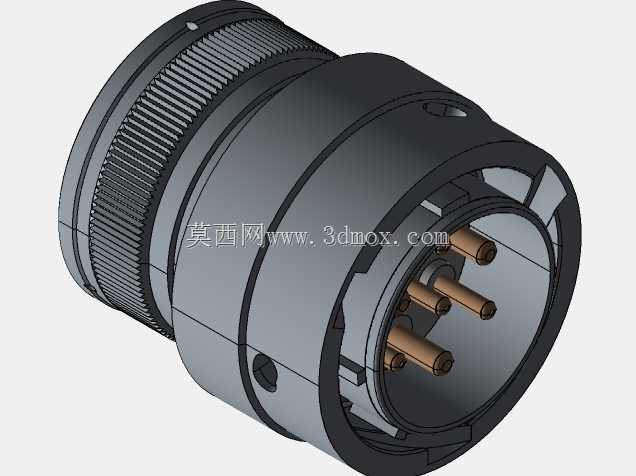

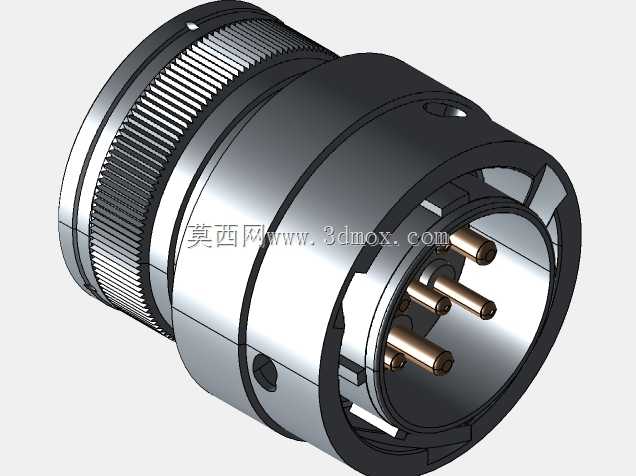

　　结构上，模型外侧设置了滚花防滑握持段，装配人员戴手套操作时仍可获得足够摩擦力，便于旋合或拆卸。壳体采用阶梯圆柱外形，不同直径段分别承担握持、密封过渡、对接定位和内部绝缘件容纳功能。前端可见多根铜质插针，插针沿圆周方向分布，并通过绝缘基座保持规定的中心距和伸出长度；这种排布能够在有限端面内容纳较多回路，同时利用针位差异降低误插风险。壳体侧壁预留小孔，可用于定位销、紧定螺钉或防松结构，使连接器在振动环境下不易自行松脱。

　　设计思路上，外层金属壳体承担机械防护、屏蔽和对接导向，内部绝缘件负责插针固定与电气隔离，端部开口形状则与插座键位相配合。插针端部保持一致的导向长度，插入时先由壳体大口径导向，再由针孔逐步配合，可避免偏斜造成针脚弯曲。滚花区后方的光滑圆柱段为手拧和工具避让留出边界，端部开槽结构则对应锁紧套或卡扣的运动空间。

　　从安装边界看，选型时需要核对插头最大外径、对接端面直径、插针数量与针位排列，并预留手指旋合空间以及线束弯曲半径。尾部接线区域应保证电缆护套进入后不与壳体台阶干涉，靠近机床拖链安装时还要给插拔动作留出直线操作距离。若用于油雾、切削液飞溅位置，可在壳体结合面增加密封圈，并在尾部采用电缆锁紧接头，使机械连接、电气绝缘和现场维护性同时得到保证。
