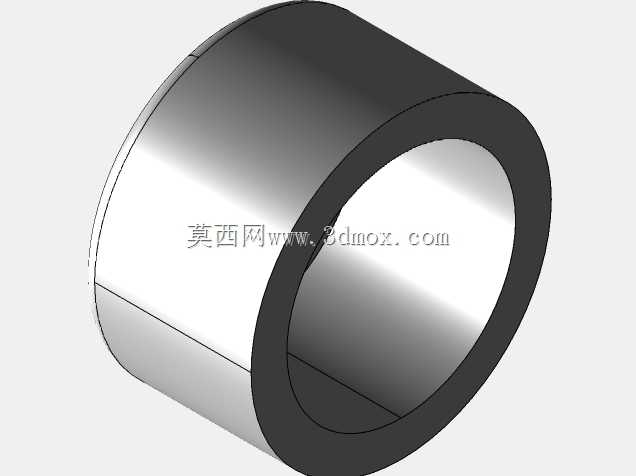

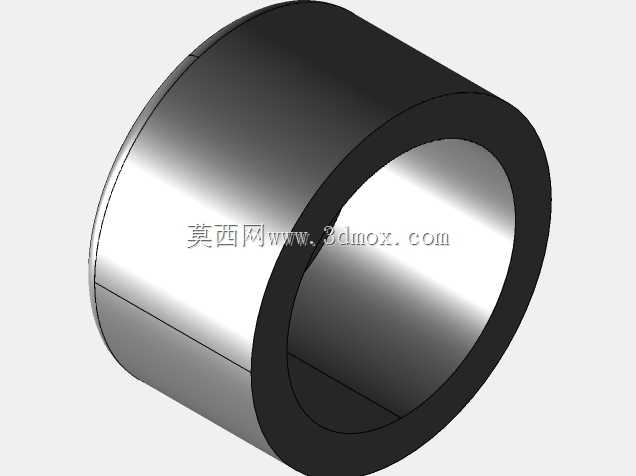

CA6140车床用钢制轴套衬套结构

　　该轴套类零件主要应用于普通卧式车床的主轴箱、进给箱内部传动轴系的支撑定位场景，在CA6140这类通用卧式车床中，这类衬套通常安装在箱体安装孔与传动轴之间，替代箱体孔直接与轴颈配合，避免长期回转摩擦造成箱体本体磨损，降低设备大修时的修复成本与加工难度。从结构设计来看，该零件为整体式等壁厚圆筒结构，内外圆柱面均为精加工配合面，无额外的油槽、定位凸缘或锁紧结构，属于直套型滑动轴承衬套，依靠过盈配合压入箱体安装孔内，内孔与传动轴颈采用间隙配合，为轴系回转提供稳定的径向支撑，同时补偿轴系安装时的少量同轴度误差，减少轴系运转过程中的径向跳动。设计这类轴套时，首先需要匹配安装位置的边界尺寸：外圆直径需与箱体安装孔保持中等过盈量，

　　确保压入后不会随轴转动发生轴向窜动或周向滑移，内孔直径需匹配对应传动轴的轴颈尺寸，预留合理的运转间隙，既要避免间隙过大造成轴系回转精度下降，也要防止间隙过小导致润滑不足、运转温升过高出现抱轴故障。零件的轴向长度需匹配箱体安装孔的深度，两端面需与内孔轴线保持较高的垂直度，压入箱体后端面不会突出箱体内壁干涉周边齿轮、隔套的安装。在实际车床运行场景中，这类轴套承受传动轴传递的径向载荷，尤其是主轴箱内靠近变速齿轮的位置，轴套需要承受齿轮啮合产生的交变径向力，因此零件整体采用均质钢材加工，内外圆表面需达到较高的光洁度，减少摩擦阻力，日常维护时可通过箱体上的注油孔向轴套内壁注入润滑油，在配合面形成油膜降低磨损。

　　这类整体式轴套相比剖分式轴瓦结构更简单，加工成本更低，安装便捷，适合CA6140这类成熟通用车床的非重载支撑位置使用，当衬套磨损超差后，仅需将旧套从箱体孔中压出，重新压入新衬套并铰削内孔至配合尺寸即可完成修复，无需对箱体进行镗孔等大型修复作业，大幅缩短设备维修周期，降低车间设备维护的配件成本。建模过程中需严格保证内外圆柱面的同轴度公差，两端面的平行度与端面跳动公差，确保模型导入装配环境后可直接完成虚拟装配，验证与周边轴、齿轮、箱体的干涉情况，为配件生产、维修测绘提供准确的三维数据参考。
