KEB电磁失电制动器结构设计

　　这款电磁制动器是传动系统中承担安全制动、精准停位功能的核心执行部件，在机床主轴传动、伺服输送机构、起重卷扬设备、自动化生产线分度机构中都有广泛应用，其核心作用是在动力切断的瞬间快速锁止传动轴，避免负载滑移、工位偏移或者设备溜车引发的加工误差与安全隐患，尤其在断电突发工况下，依靠内置弹簧力实现摩擦锁止，不需要额外供电即可维持制动状态，是设备安全防护体系里的关键机械部件。

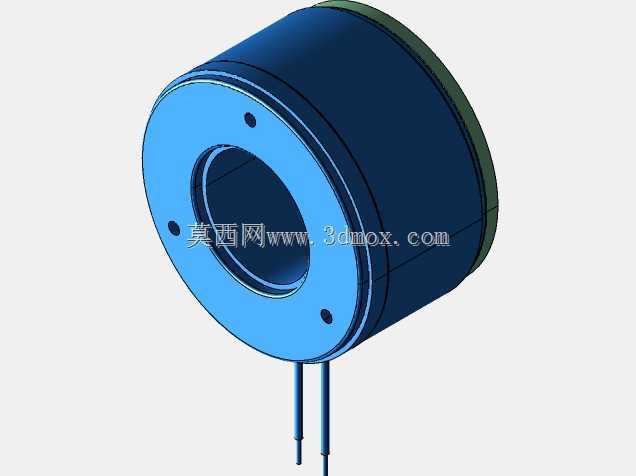

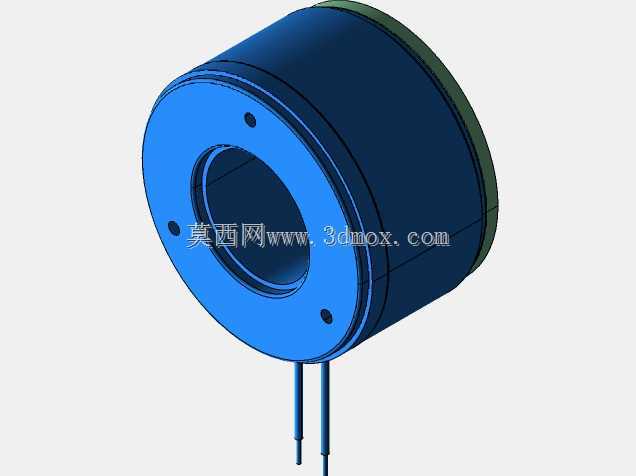

　　从结构设计逻辑来看，这款制动器采用中空轴套式安装结构，中心通孔设计可以直接穿过传动轴，不需要额外改动原有传动链的轴系布局，安装时仅需要将制动器本体通过端面三个均布的安装孔固定在设备的安装立板或者电机端盖上，传动轴穿过中心孔后与摩擦副的传动毂配合，轴向安装尺寸紧凑，不会额外占用过多的轴端空间，对于安装空间受限的紧凑型机床、小型自动化设备来说，这种布局能大幅压缩传动单元的整体体积。制动器的外壳采用圆柱形一体化结构，外壳侧壁做了多层环形台阶设计，一方面是为了容纳内部的电磁线圈、摩擦片组、压力弹簧以及衔铁组件，不同的台阶对应内部不同零件的安装定位面，减少了额外的定位隔套零件数量，降低装配累积误差；另一方面环形的外壁结构也能提升线圈的散热面积，制动器在频繁吸合释放的工况下，线圈产生的热量可以通过金属外壳快速散出，避免长时间高温导致线圈绝缘老化，延长器件的工作寿命。

　　从功能实现逻辑来看，制动器处于断电状态时，内部均布的压缩弹簧会推动衔铁压向摩擦片组，通过摩擦片之间的正压力产生足够的制动力矩，锁止与传动轴连接的传动毂，此时传动轴无法转动，维持静止锁止状态；当设备启动需要传动轴运转时，给制动器的引出线通入额定工作电压，电磁线圈产生的电磁吸力会克服弹簧压力将衔铁吸回，摩擦片组之间的压力消失，传动毂与传动轴可以自由转动，设备进入正常运转状态。这种失电制动的设计逻辑，从根源上避免了供电中断时制动失效的风险，符合工业设备的安全设计规范。

　　在实际选型适配过程中，这款制动器的安装边界需要重点关注几个参数：首先是中心通孔的直径，必须与待安装的传动轴直径匹配，保证传动毂与传动轴之间可以通过键连接传递扭矩，避免出现打滑；其次是端面安装孔的节圆直径，要与设备安装板或者电机后端盖的安装孔位对齐，减少额外的安装转接板设计；另外还要注意制动器的轴向厚度，预留出足够的安装空间，避免制动器本体与周边的传动轮、编码器等部件发生运动干涉。从摩擦副的设计来看，这款制动器的摩擦片采用耐磨非金属复合材料，摩擦系数稳定，在长期频繁制动的工况下磨损量小，不需要频繁调整摩擦间隙，维护成本更低；摩擦片的接触面积经过优化，在有限的外径尺寸下可以提供足够的制动力矩，满足不同负载惯量的传动系统制动需求。引出线从制动器本体的侧端引出，出线位置做了径向的固定结构，避免设备运转过程中引线被拉扯断裂，接线时可以根据设备的布线方向调整引线的走向，适配不同设备的布线需求。

　　在机床CA6140这类普通车床的主轴传动改造场景中，这款制动器可以安装在主轴箱的传动轴端，实现主轴的快速停转，减少加工过程中主轴停车的等待时间，提升加工效率；在自动化输送线的驱动端安装时，可以在输送线急停时快速锁止驱动辊，避免输送线上的工件因为惯性滑移导致工位错位；在伺服驱动的回转工作台上使用时，可以在分度到位后锁止转台，避免切削力导致转台偏移，提升加工精度。设计这类制动器三维模型的时候，需要重点保证内部零件的同轴度，衔铁的滑动行程要控制在合理范围内，行程过大会导致电磁吸力不足无法可靠吸合，行程过小则会导致摩擦片分离不彻底，出现运转过程中带磨的问题，额外增加功率损耗与摩擦片磨损；同时弹簧的弹力需要经过匹配计算，保证在断电状态下能提供足够的正压力，满足额定制动力矩的要求，通电状态下电磁力可以顺利克服弹簧力实现可靠释放。
