横置长桨叶链传动配料搅拌装置

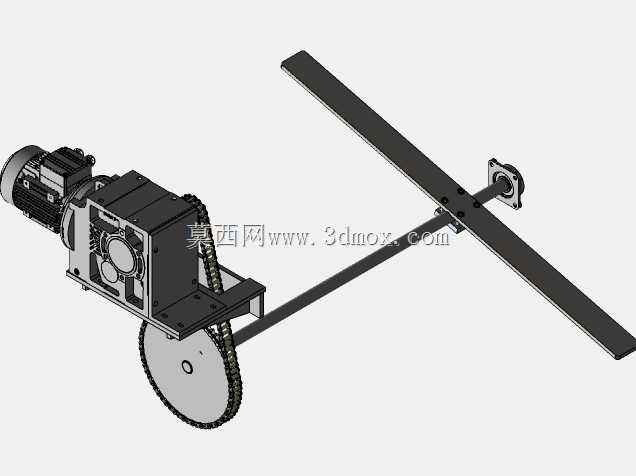

　　这套搅拌装置主要面向槽体、料桶或敞开式配料工位中的固液混合、粉体均化和低黏度物料搅拌场景，结构采用电机、减速箱体、链传动和长跨度桨叶同轴布置的方式，适合在化工配料、食品辅料调和、水处理药剂溶解以及小型生产线缓存槽中使用。设备工作时，电机输出动力经减速机构降低转速、增大扭矩，再通过链轮和链条将运动传递到桨叶轴，轴端带动长条形桨叶在物料中旋转，形成持续的轴向和径向扰动，使沉积在底部的粉料、颗粒或黏稠组分重新悬浮并参与循环。

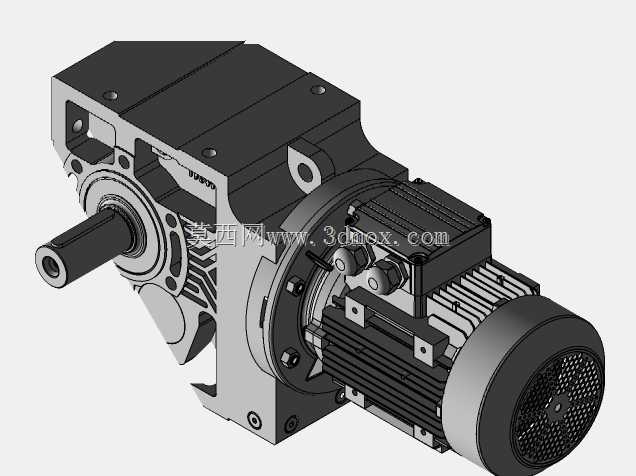

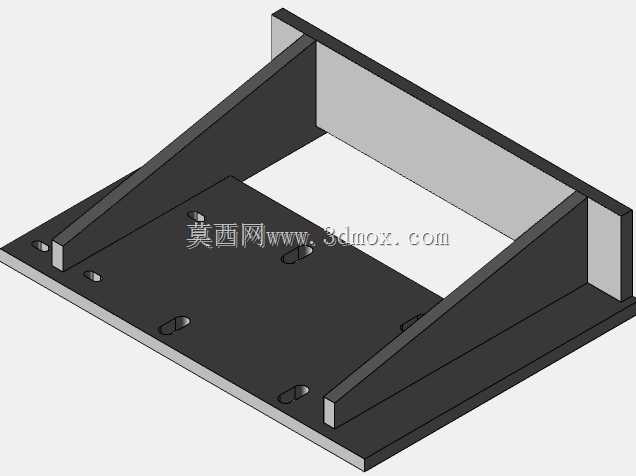

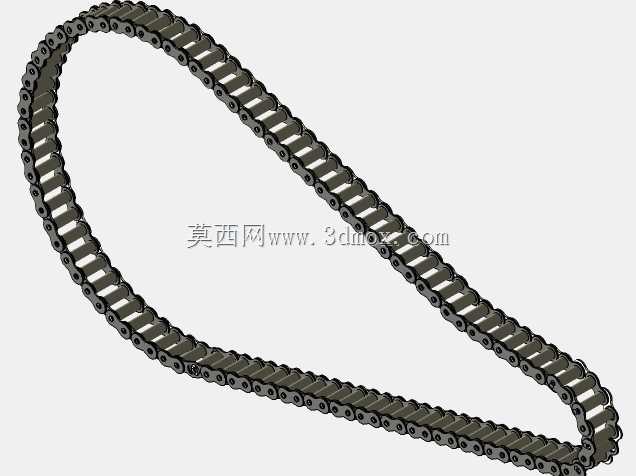

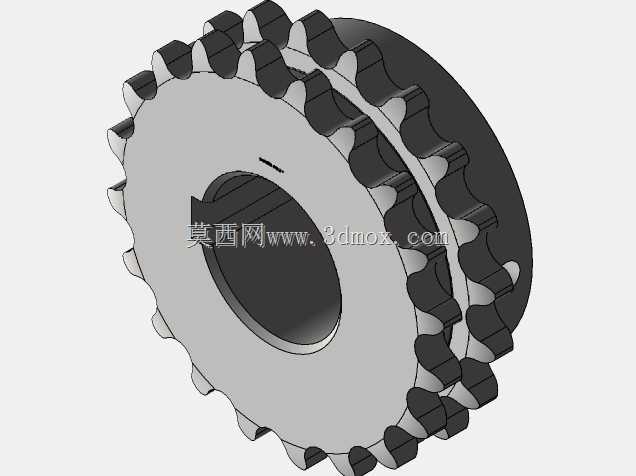

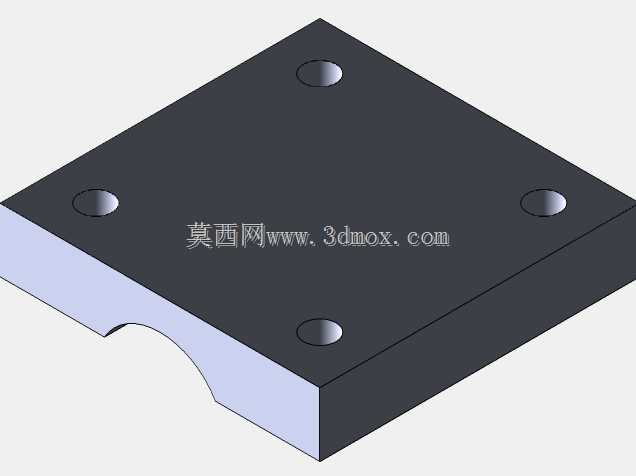

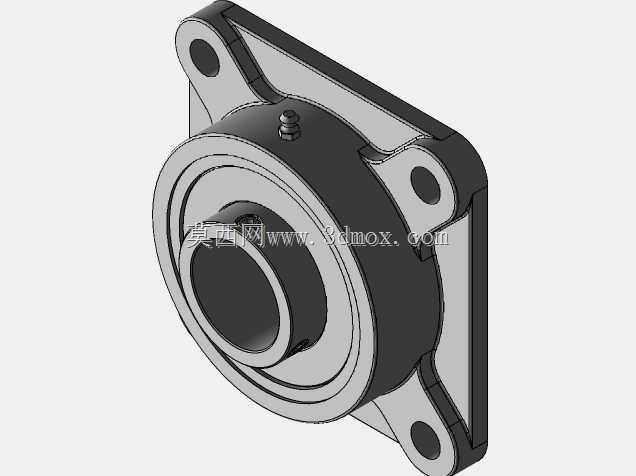

　　从结构设计看，动力侧集中在装置一端，电机与减速箱通过安装板固定在焊接机架上，机架承担电机重量、链条张紧反力和搅拌过程中的扭转载荷。链轮外侧保留链条啮合空间，便于后期检查链节磨损、调整中心距或更换传动件。长桨叶采用平直板式结构，沿轴向外伸，桨叶与轴之间设置夹持固定件，可根据槽宽和搅拌半径调整装配位置；这种结构制造简单，清洗方便，在需要频繁更换物料批次的场合比封闭叶轮更易维护。轴端配置带座支承，用于承受桨叶自重和旋转弯曲力矩，避免长轴悬臂过大造成轴端跳动。

　　外形布置上，设备的长度方向由桨叶展开尺寸决定，适合跨放在矩形槽或宽口容器上方；安装时需要预留电机侧检修空间、链条防护罩位置以及桨叶旋转半径，桨叶最低点与槽底应保持合理间隙，既防止刮蹭槽壁，又保证底部物料能够被有效掀起。机架支撑面应保持水平，地脚或压梁需可靠固定，以降低启动瞬间和物料负载波动带来的振动。若用于腐蚀性介质，可在桨叶、轴和紧固件表面增加防腐处理或更换不锈钢材料；若用于较重粉体，则应校核轴径、键连接、链轮齿数和电机功率。

　　建模时重点还原了电机外形、减速箱安装面、链条包角、链轮节圆关系、桨叶夹持块和端部轴承座的相对位置，能够用于方案评审、干涉检查和非标搅拌机架设计参考。
