移动式小型混凝土搅拌输送车结构

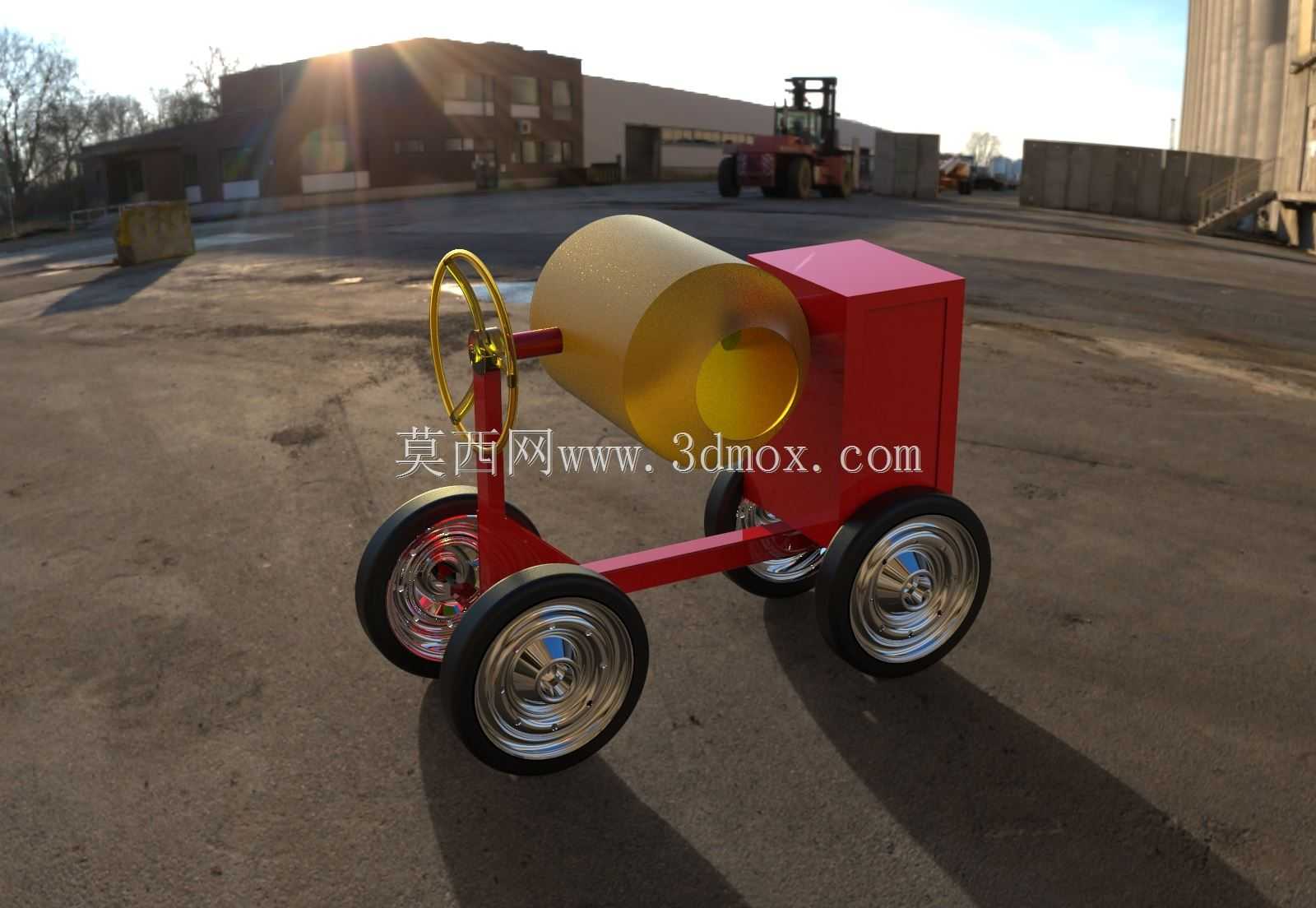

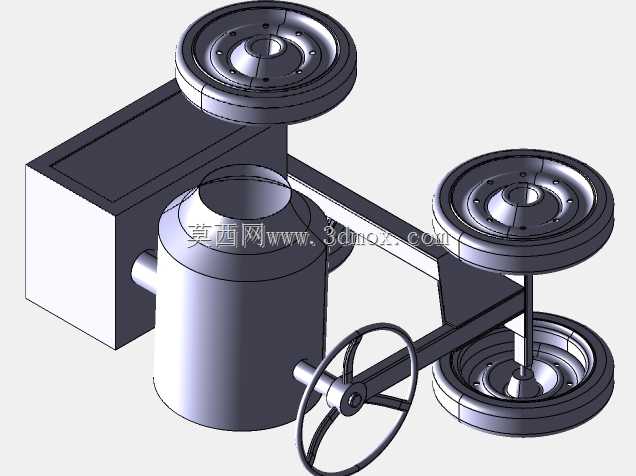

　　该结构面向小型工地、庭院施工、道路修补及临时拌和场景，核心用途是在短距离转运过程中完成少量混凝土或砂浆的混合与卸料。设备采用四轮移动式布置，前部设置转向与牵引支撑区域，后部布置动力箱体，中部承载卧式搅拌滚筒，整体形态接近轻便型搅拌车。与固定立式搅拌机相比，这种结构更强调场地内灵活移动和靠近浇筑点作业，能够减少人工二次倒运，适合狭窄施工面、农村自建、维修工程以及教学演示中的机械结构分析。

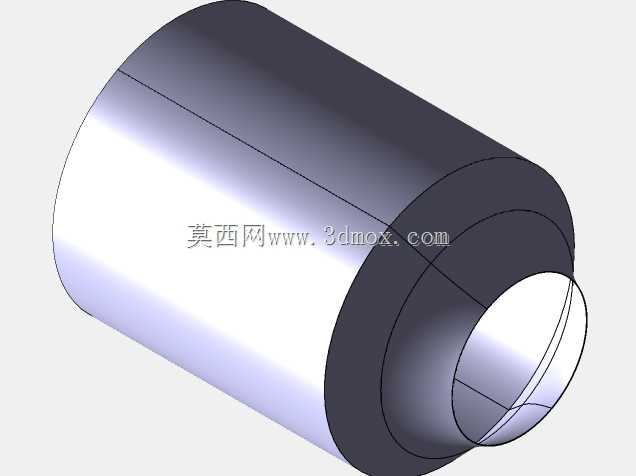

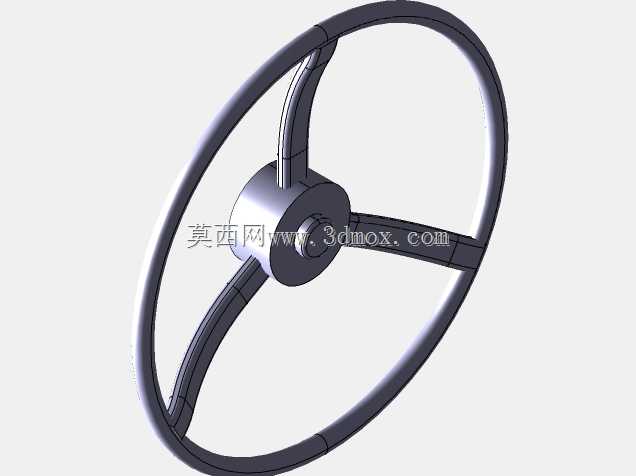

　　滚筒部分采用近似水平偏置的圆筒形式，物料在筒内随叶片提升、跌落和翻转，实现骨料、水泥与水的均匀拌和。滚筒前端开设圆形加料与卸料口，操作人员可通过侧向手轮控制筒体倾转或出料方向。手轮采用大直径圆环结构，转动半径较大，目的是在手动调节时降低操作力，并使卸料角度变化更加平稳。滚筒与红色机架之间设置支撑轴和连接座，建模时需要重点约束筒体轴线、支承点高度以及回转路径，避免倾转过程中与车架、轮组或箱体发生干涉。

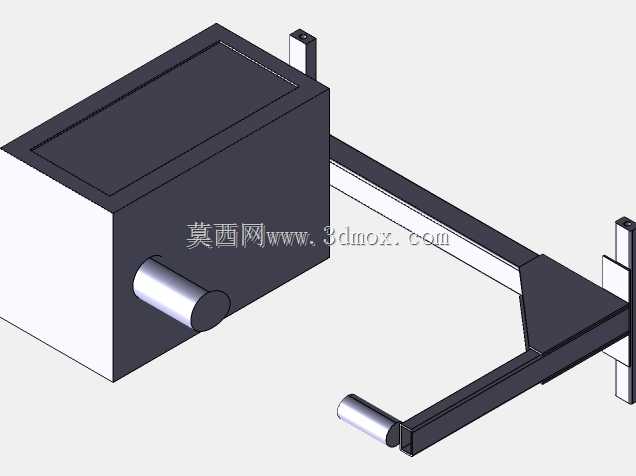

　　机架是整台设备的承载基础，主纵梁从前轮区域延伸至后部动力箱，横向杆件负责连接轮轴、滚筒支架和箱体安装面。结构形式看似简单，但受力路径比较明确：搅拌时物料重量和滚筒自重集中作用在中部支承点，移动冲击载荷通过轮轴传递到纵梁，后部箱体则起到平衡前端滚筒和操作机构的作用。设计时应关注梁架截面高度、节点焊接位置以及轮轴安装板的刚度，若用于真实工程，还需校核满载工况下的弯曲变形、倾翻稳定性和制动状态下的载荷转移。

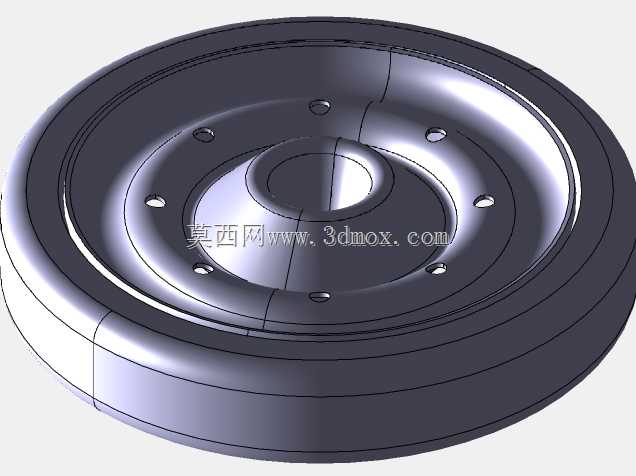

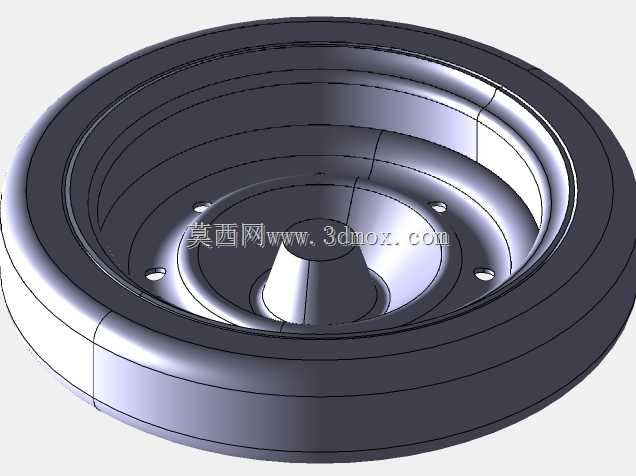

　　四轮布局采用小直径充气轮胎配金属轮辋，前轮承担转向和支撑，后轮提供主要承载。车轮外侧保留较宽的转向空间，轮胎与车架之间需要满足最大转角时的运动间隙。轮轴位置并非单纯按外形布置，而是要结合整机重心：空载时后部箱体较重，满载时滚筒区域质量增加，重心会向中部前移，因此轮距和轴距需在转弯灵活性与稳定性之间取得平衡。对于三维结构设计，可将轮胎、轮辋、轮毂、轴套和支架分层建模，便于后续替换轮胎规格或调整离地间隙。

　　后部红色箱体用于容纳动力、传动或控制相关部件，在外观上形成封闭防护区域。箱体上表面和侧边保持规整平面，安装面应与车架横梁贴合，底部需预留检修、通风或紧固件操作空间。若采用内燃机驱动，箱体附近要考虑振动隔离、排气方向和维护开启方式；若采用电机驱动，则应关注电机、减速器与滚筒之间的传动路线。模型中虽然主要呈现外观结构，但在方案阶段可继续细化链传动、摩擦轮传动或齿圈传动形式，以验证动力输入位置和维护空间。

　　操作区域集中在滚筒侧前方，手轮、支架和操作站位形成较直接的人机关系。手轮高度应避免操作人员过度弯腰，同时不能高出加料口过多而影响投料。滚筒卸料口朝向应与手轮旋转方向、车体停靠位置相匹配，使出料能够对准手推车、模板或小型料斗。实际使用中，设备常需要在未完全硬化的地面移动，因此底盘离地高度、轮胎宽度和牵引点位置都会影响通过性；若场地松软，轮压过大可能导致陷车，设计时可通过增大轮胎接地面积或降低重心来改善。

　　外形边界方面，整机长度主要由前轮到后箱体端面决定，宽度受轮距和手轮外圆限制，高度则由滚筒上缘、手轮顶部及箱体顶面共同控制。布置时应保证加料口周围有足够投料空间，手轮旋转范围内不得被车架杆件侵入，箱体后门或侧盖开启时不能与车轮干涉。滚筒最大倾转角下，出料口下缘与地面、料斗之间的高度差需要提前校核；过高会造成物料飞溅，过低则影响接料容器放置。

　　从建模思路看，适合先以车架中心线和轮轴中心线建立骨架，再确定滚筒轴线、支承铰点和手轮转轴位置。滚筒可通过旋转体生成基本外形，再补充口部加强圈、内部叶片和外部支承环；车架采用型材或焊接梁的方式搭建，轮组按独立子装配处理，便于检查转向角和拆装关系。整机完成后应重点做运动间隙检查、满载重心投影检查、卸料轨迹检查以及维护件拆卸空间检查。该结构不仅可用于小型混凝土搅拌设备方案表达，也可作为移动式拌和机械、工地轻量化车辆和滚筒式搅拌机构的结构参考。
