混凝土搅拌机传动齿轮箱装配结构

　　该齿轮箱属于混凝土搅拌设备动力传动系统中的核心部件，主要承担动力输入、转速变换、扭矩放大以及输出端负载分配等功能。在搅拌站、工程搅拌车及小型移动式搅拌设备中，电机或发动机输出的高转速、低扭矩动力需要经过齿轮副减速后，才能驱动搅拌轴稳定运转；若传动比匹配不当，不仅会造成骨料搅拌不均，还可能使电机长期处于过载状态。

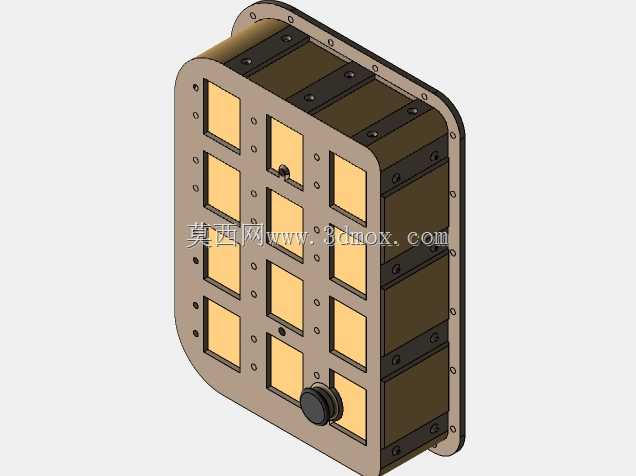

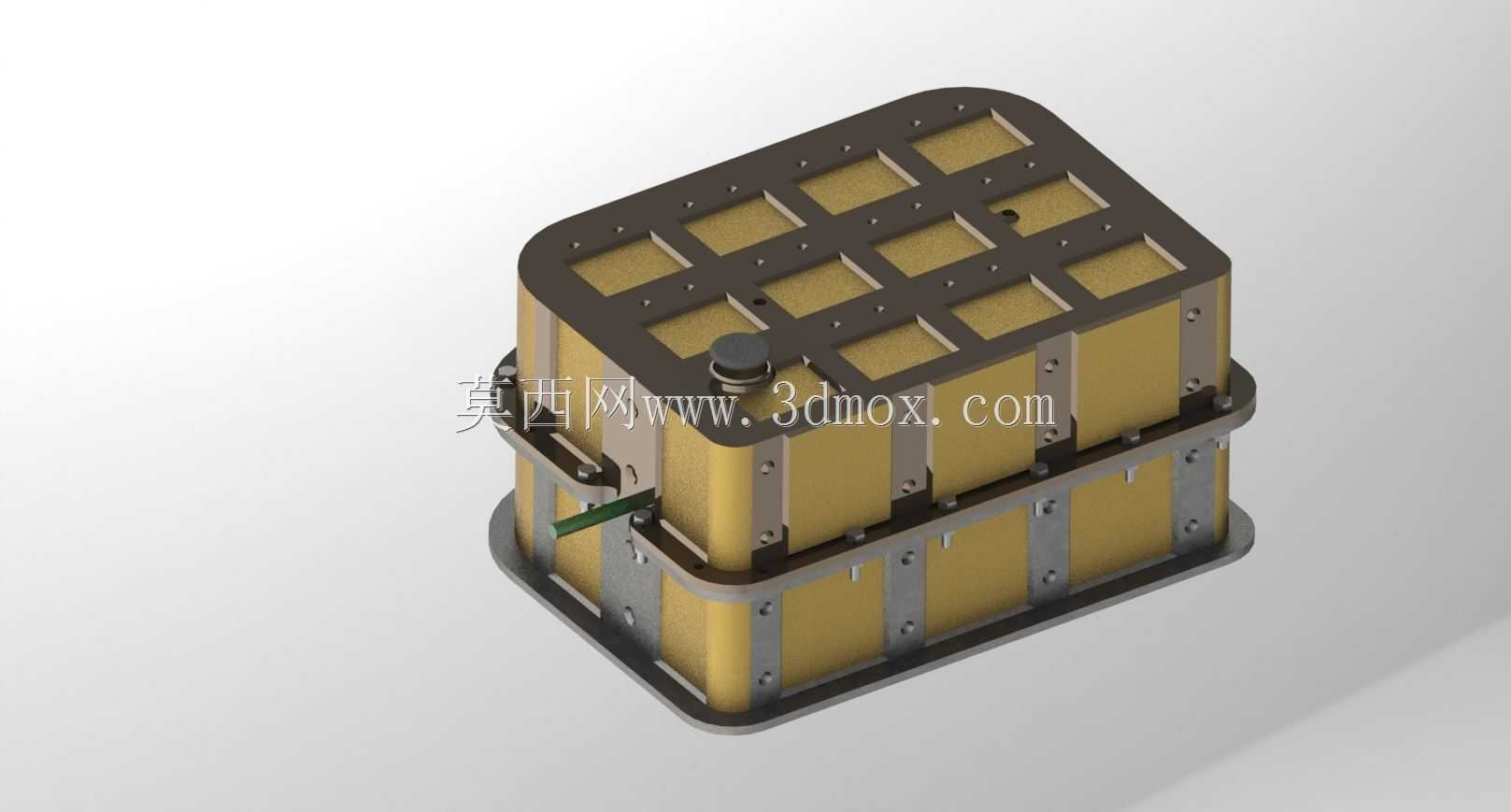

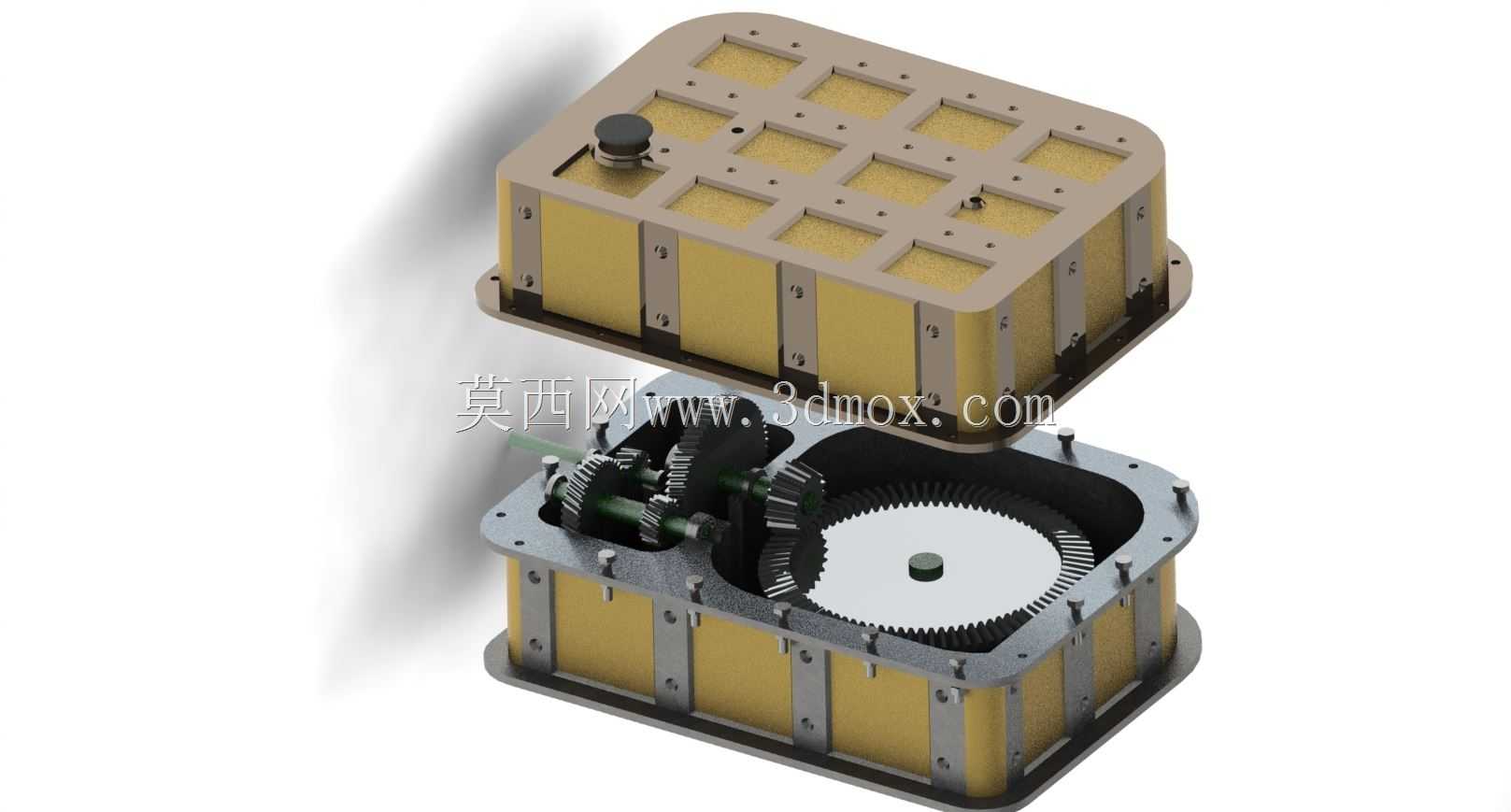

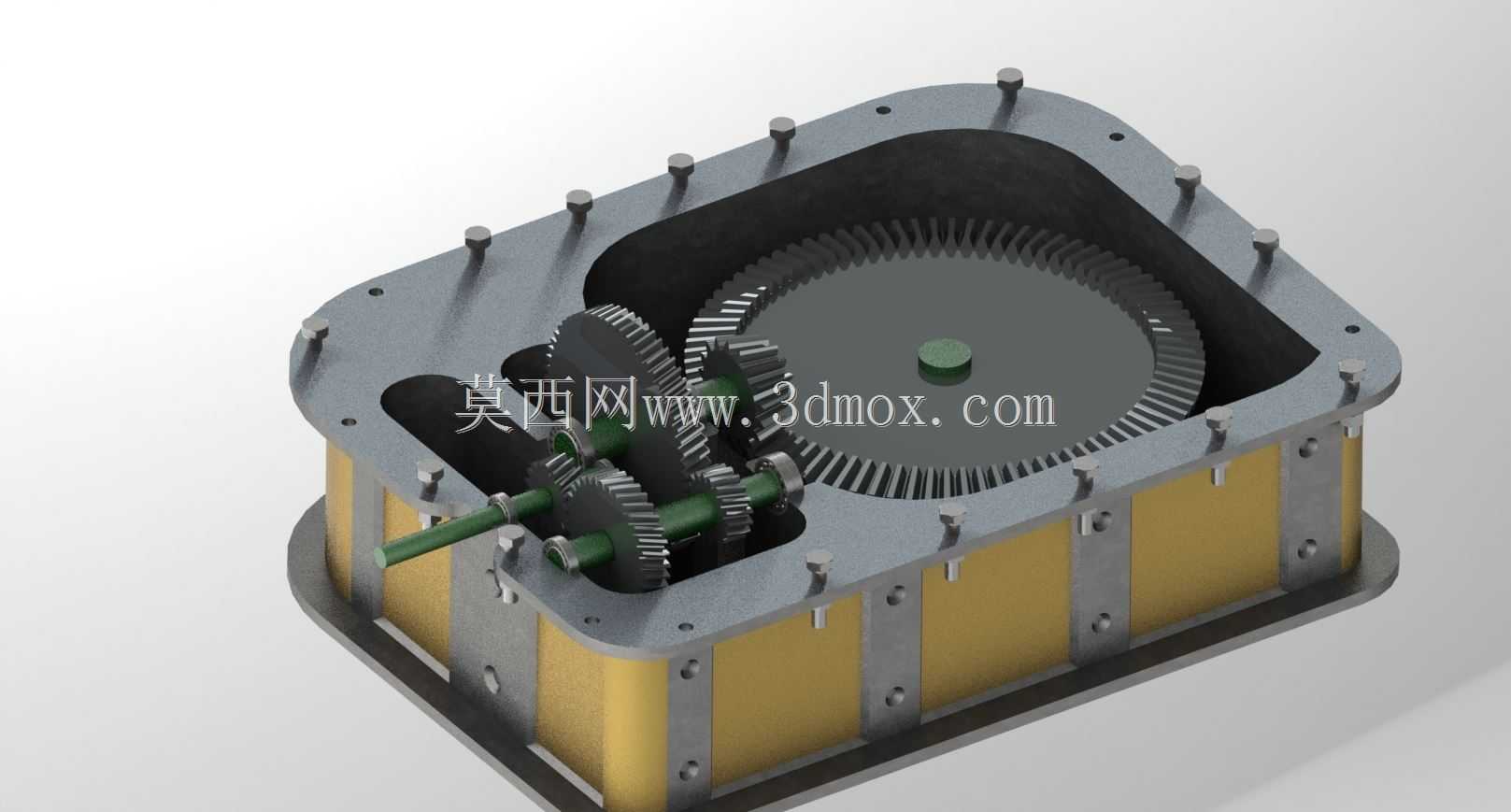

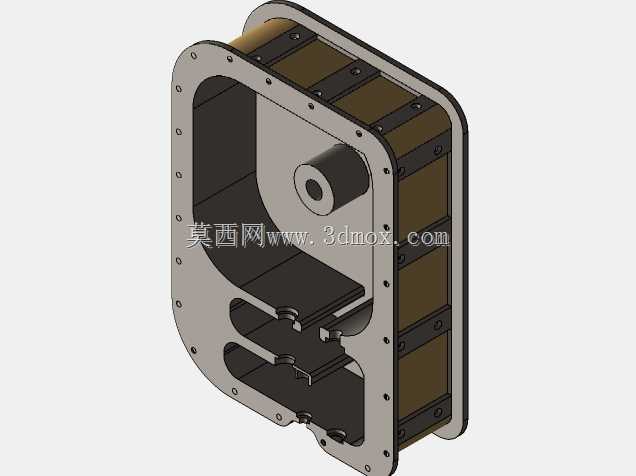

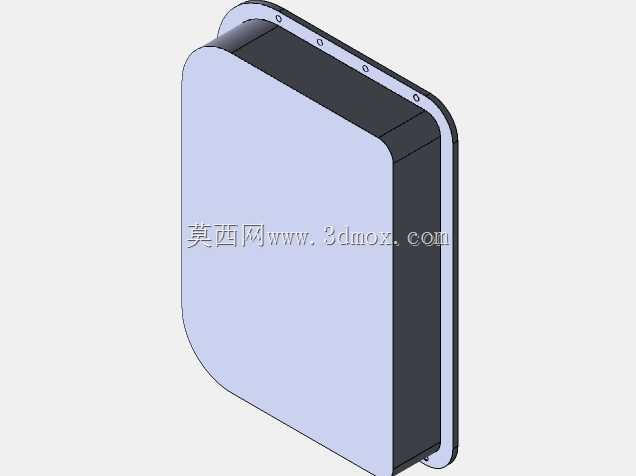

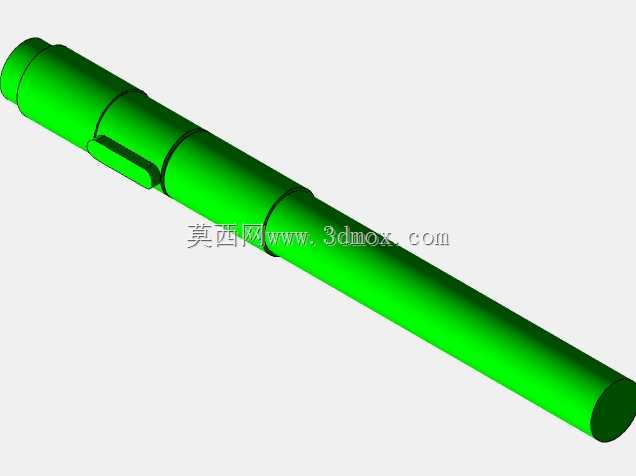

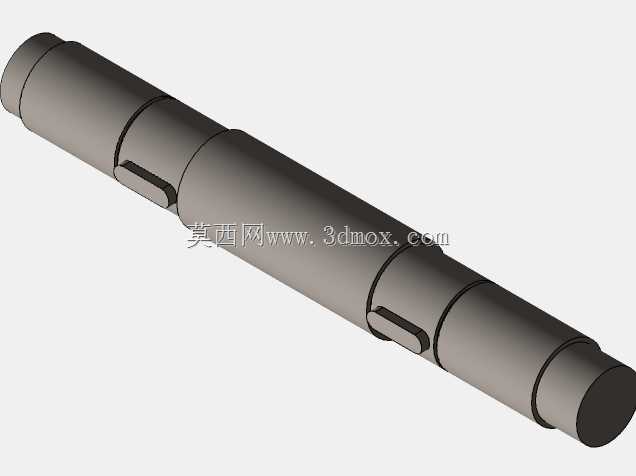

　　从结构组成看，模型完整呈现了上下剖分式箱体、输入轴、中间轴、输出轴、圆柱齿轮、轴承、端盖、密封件及紧固件的装配关系。箱体采用带加强筋的矩形腔室结构，上盖布置多组观察与安装窗口，便于检修齿轮啮合状态、补充润滑脂以及核对轴系位置；下箱体则承担主要支承作用，侧壁预留轴孔和轴承座，底部形成储油空间，可在运转过程中为齿轮啮合区提供飞溅润滑。

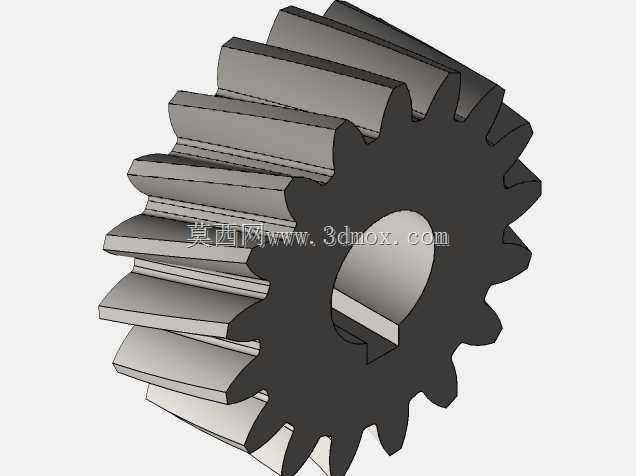

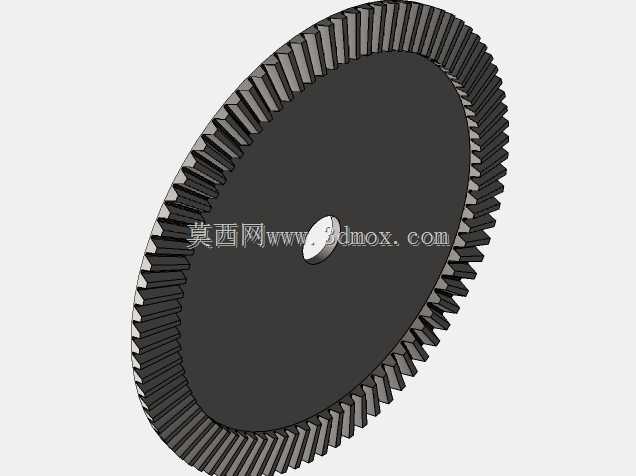

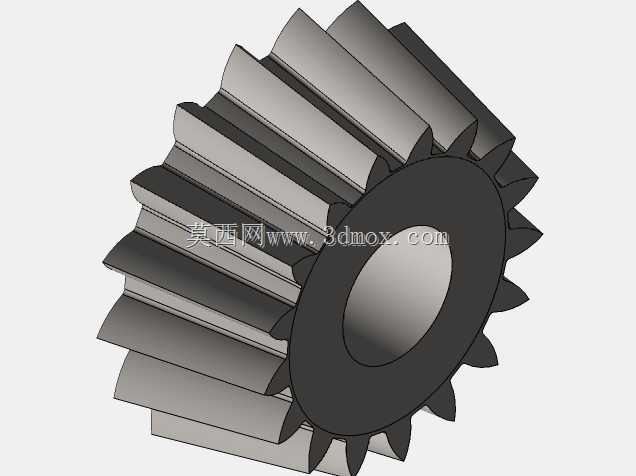

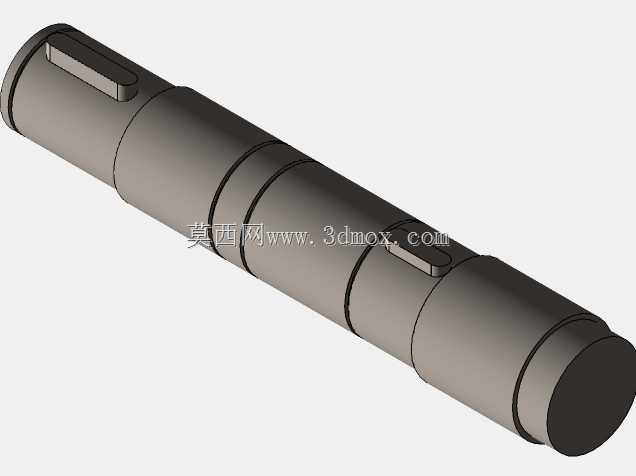

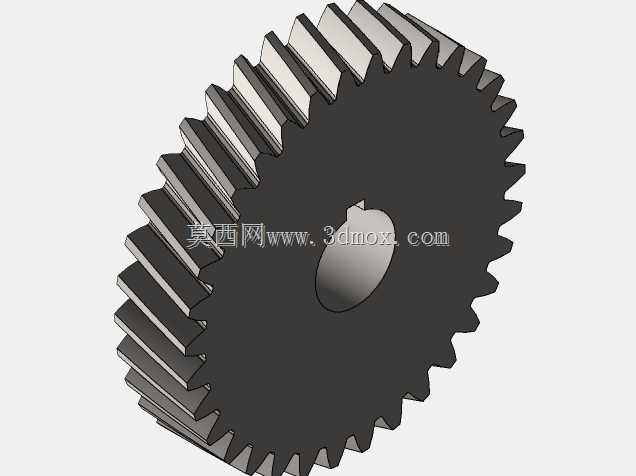

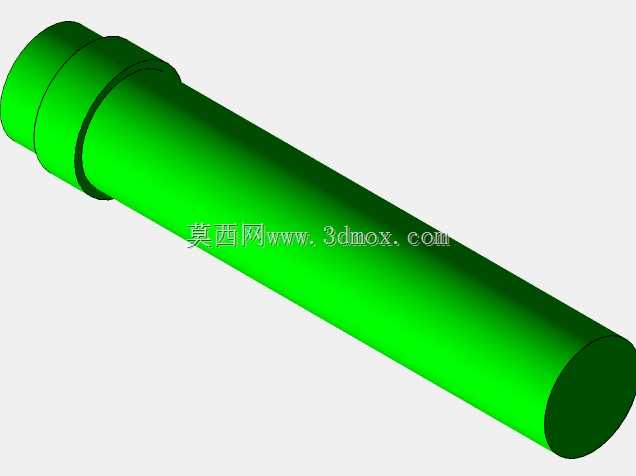

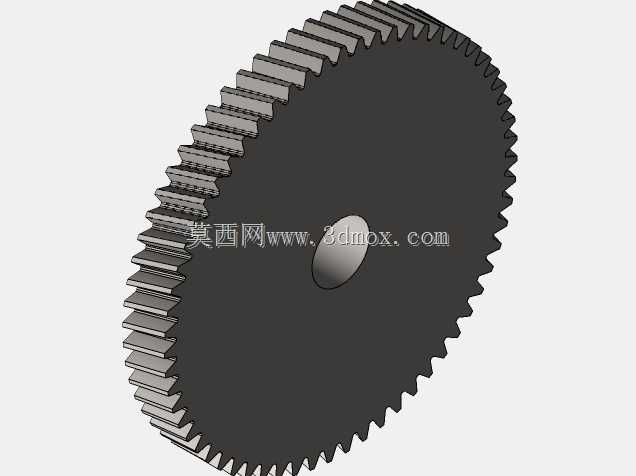

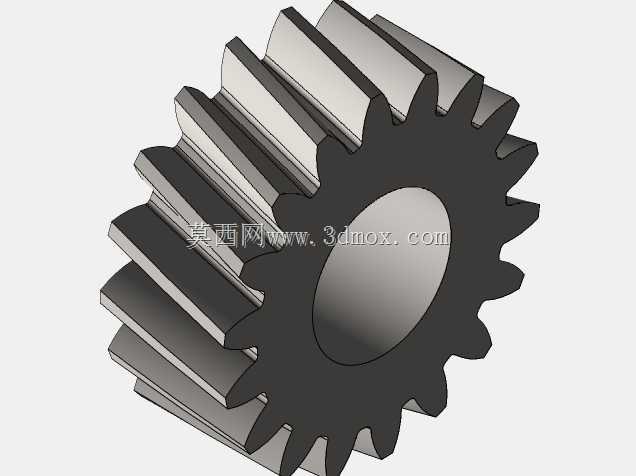

　　设计这类传动箱时，首先要依据搅拌工况确定总传动比。混凝土搅拌负载具有明显冲击特性，骨料投入瞬间阻力波动较大，因此齿轮模数、齿宽和轴径不能按恒定载荷简单选取，需要结合启动转矩、短时过载系数以及轴承寿命进行校核。轴系布置上，输入轴通常靠近动力源，输出轴对接搅拌机构；中间齿轮通过多级啮合降低转速，使输出端获得较大扭矩。齿轮参数确定后，还要控制中心距、啮合侧隙和齿面接触斑点，避免运行中出现异响、偏磨或卡滞。

　　箱体外形尺寸受安装边界制约较明显。底部法兰和周边连接孔需要与机架或搅拌主机支座匹配，轴伸位置必须与联轴器、带轮或搅拌轴中心线保持同轴；上盖高度则要容纳齿轮顶圆、润滑空间以及拆装螺栓所需操作距离。模型中螺栓沿箱体结合面均匀分布，角部和受力较大区域适当加密，有利于保证剖分面密封刚度，防止润滑油在振动工况下渗漏。

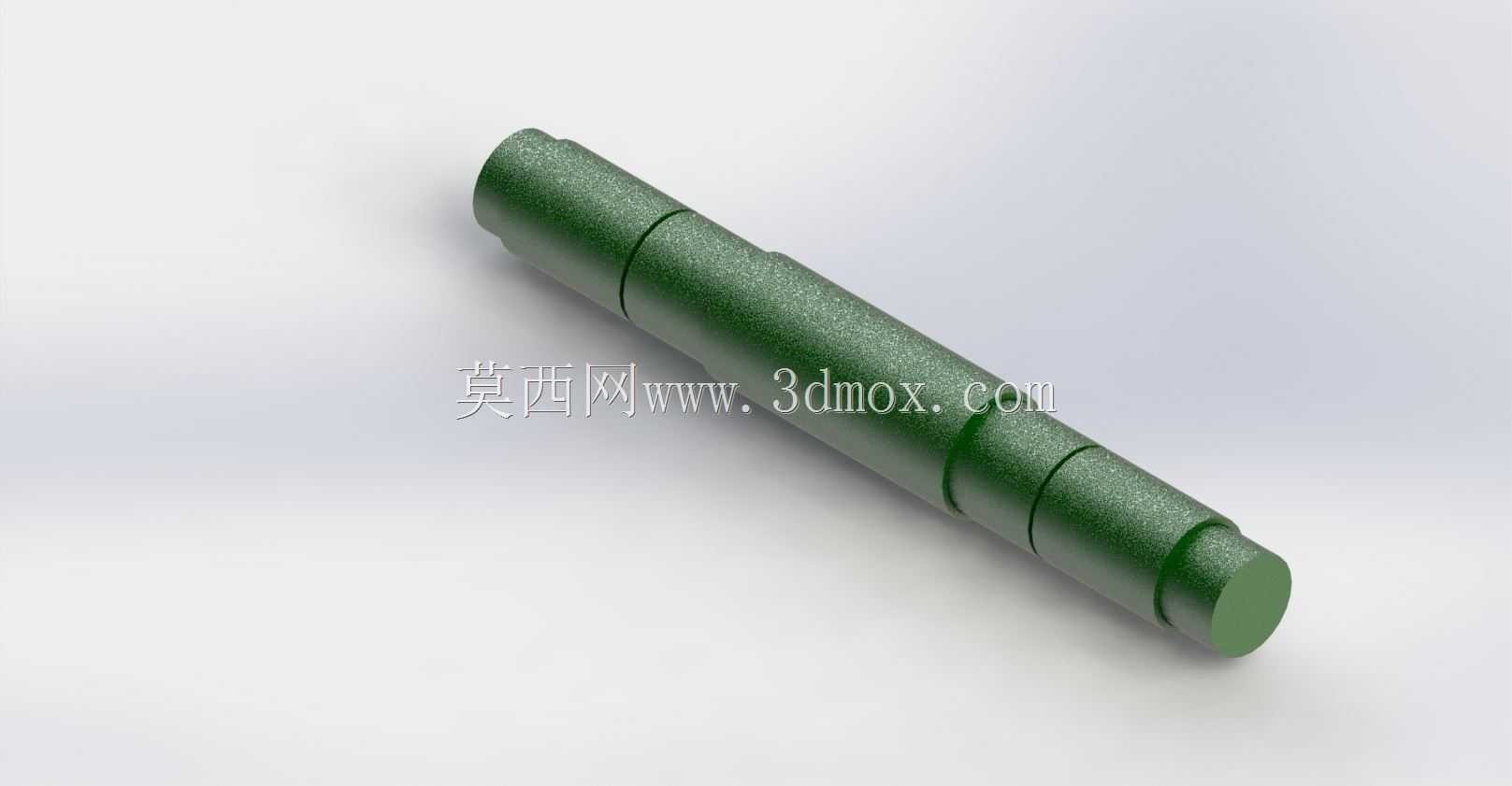

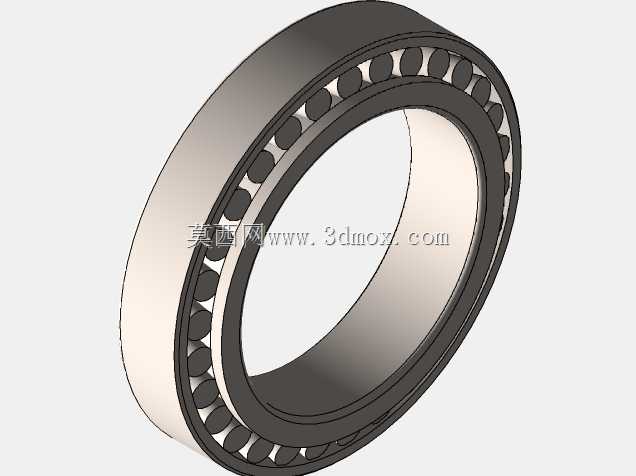

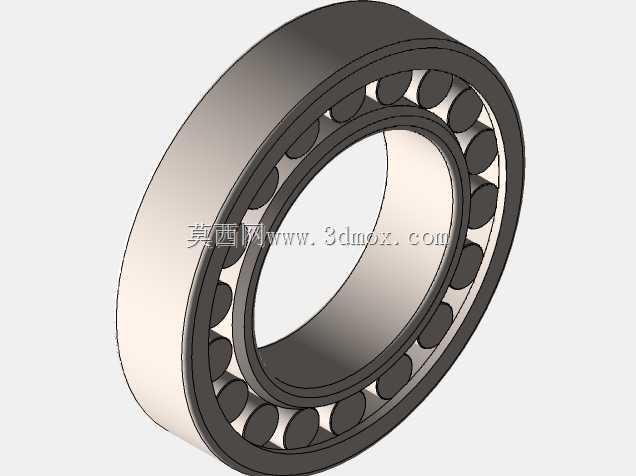

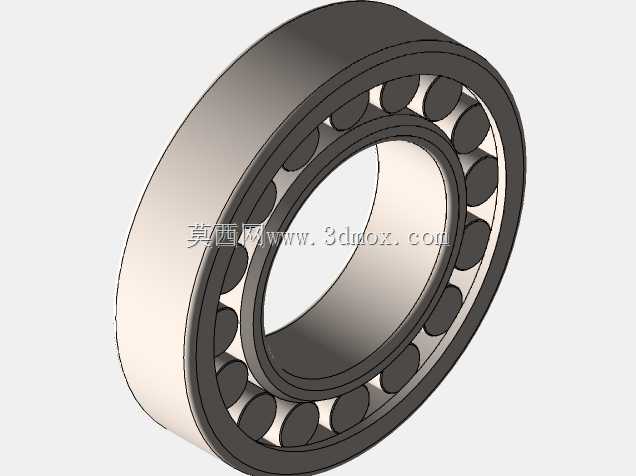

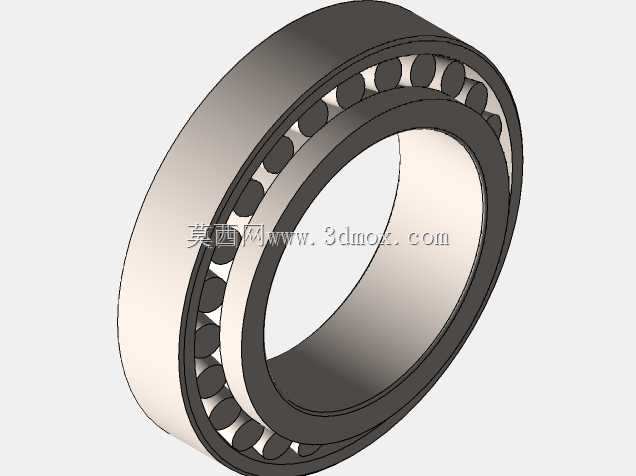

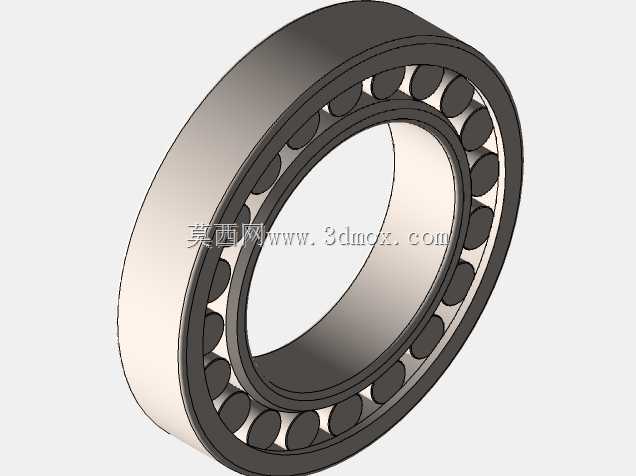

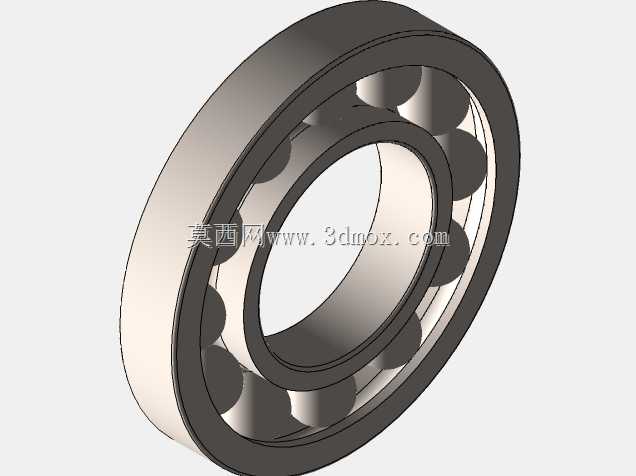

　　轴承选型与定位同样关键。输入侧转速较高，宜兼顾极限转速与径向承载能力；输出侧承受搅拌载荷带来的径向力和一定轴向力，轴承配置需保证支承刚性。轴上齿轮、套筒、挡圈和端盖形成轴向定位链，装配时要控制热套或压装间隙，避免齿轮偏心。端盖处设置密封结构，可阻挡水泥粉尘进入箱体，同时减少润滑剂外泄。

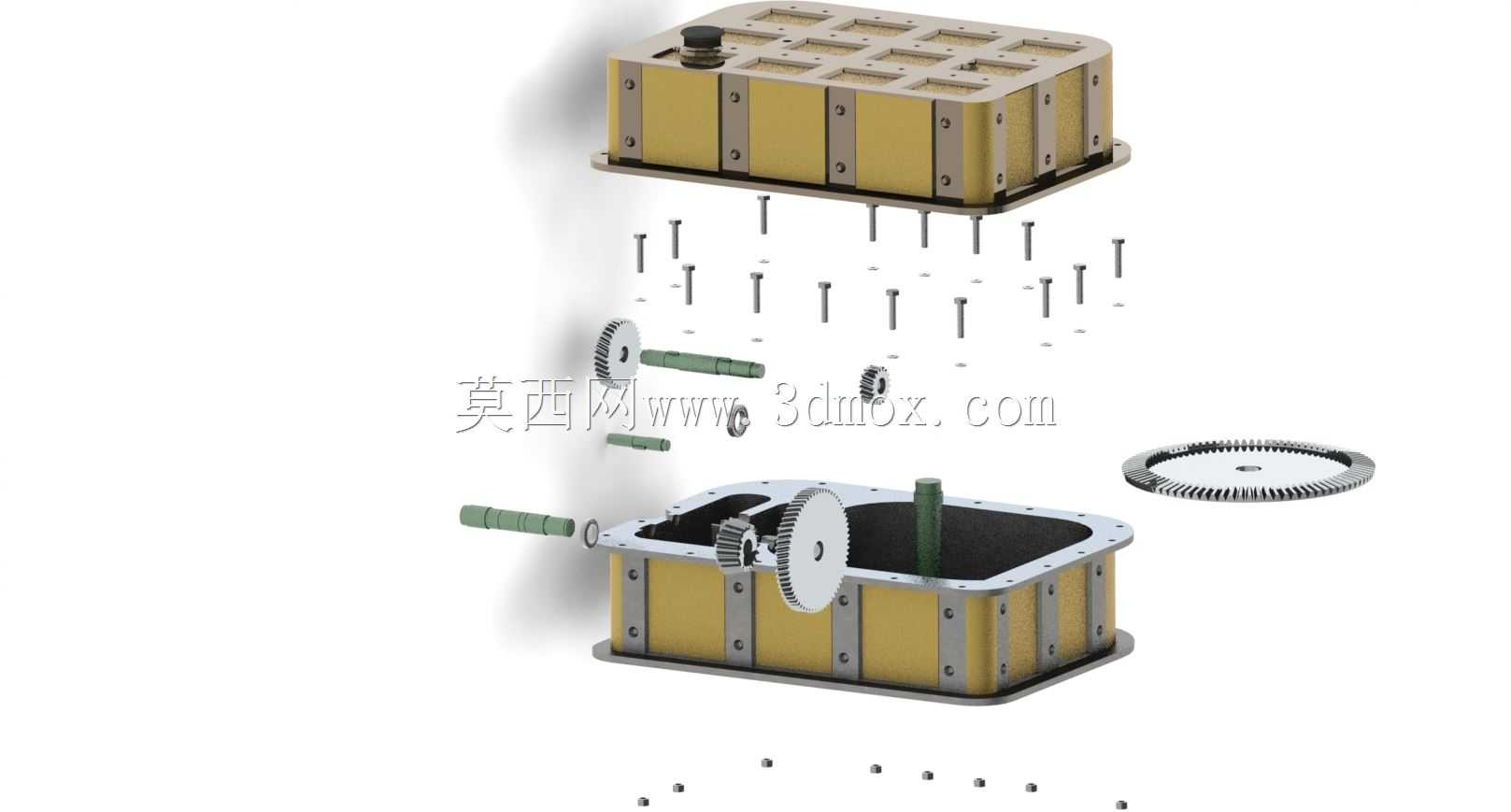

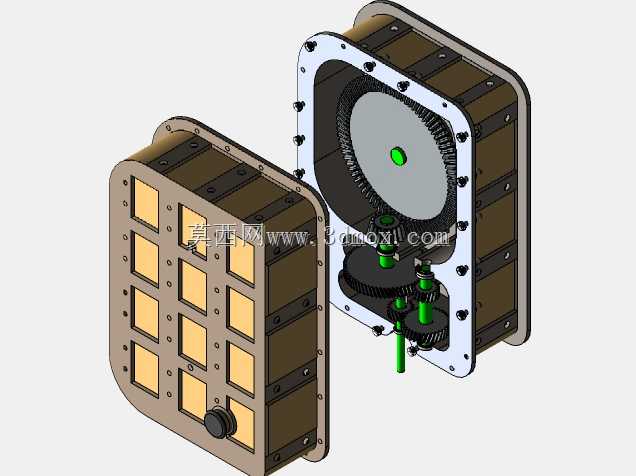

　　在三维建模过程中，该类结构适合按装配层级建立箱体、轴系、齿轮、标准件和密封件模块，通过爆炸视图表达装配顺序。工程应用中，设计人员可据此检查齿轮与箱体内壁间隙、螺栓扳手空间、轴承拆装路径以及润滑维护位置，也可进一步开展干涉检查、重量估算和机架连接校核，为混凝土搅拌设备的传动系统选型与改型提供结构依据。
