XT60电源接插件结构三维设计

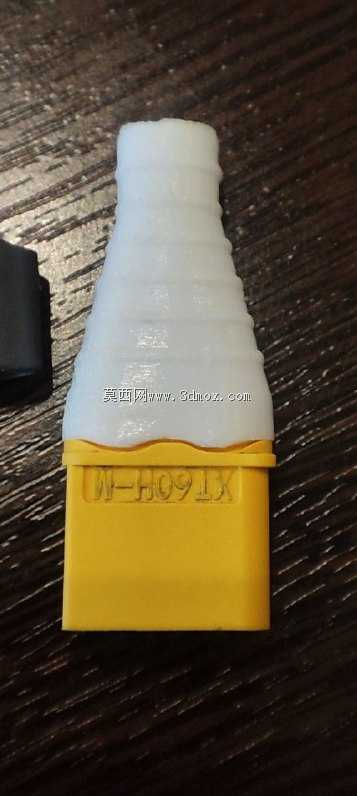

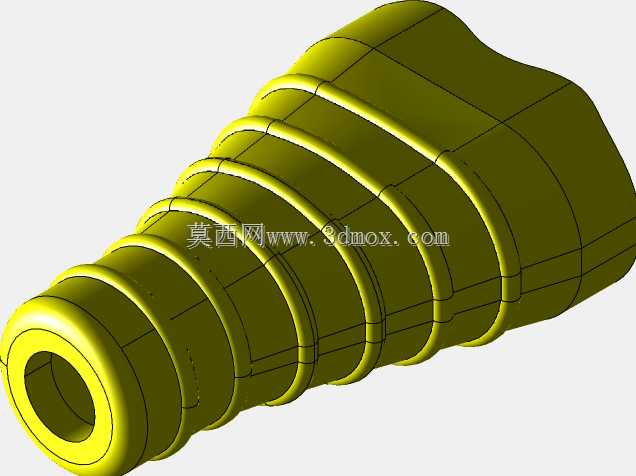

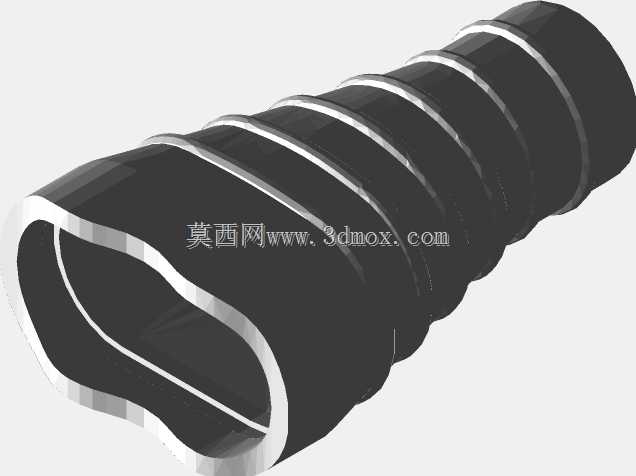

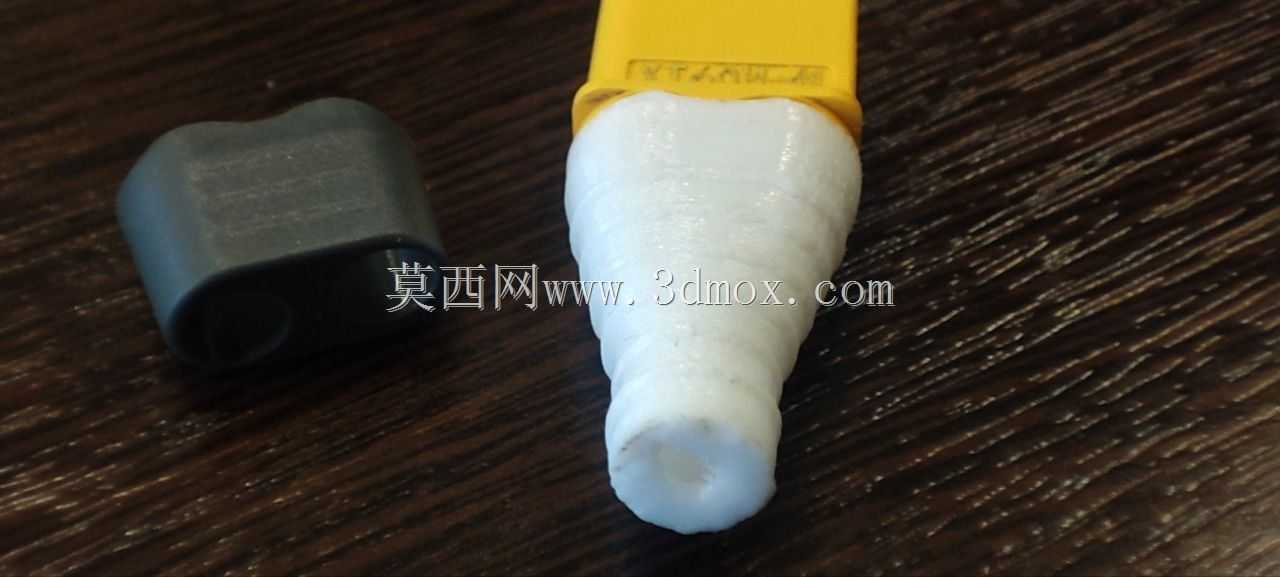

　　日常做动力类设备的电气连接选型时，XT60接插件是绕不开的常用连接件，这类接头最早在航模动力回路里普及，现在已经延伸到便携储能、小型电动设备、低压大电流供电回路等多个场景，核心解决的是多股动力线快速插拔、防反接、大电流载流的连接需求。从结构设计来看，这个模型还原了XT60公母对接的核心特征，黄色的基座部分采用PA66加玻纤的注塑结构设计，基座上的防呆凸台是设计里的关键细节，能从物理层面避免插反导致的电源正负极短路，对接时的导向斜面做了15度的倒角处理，插拔过程不会出现卡滞，即使在设备维护戴手套操作的场景下，也能顺利完成对接。白色的护套部分是尾部的线尾防护结构，做了多段环形的褶皱设计，类似波纹管的柔性缓冲结构，当线材受到弯折、

　　拉扯外力时，褶皱段可以分散应力，避免线材和基座连接的根部出现铜线断裂、绝缘皮破损的问题，护套和基座的配合采用卡扣式连接，装配时不需要额外打胶，靠卡扣的过盈配合就能实现护套和基座的固定，装配效率比粘接结构高很多。从安装边界来看，这类接头的对接端外形尺寸控制得比较紧凑，公头插入母座后的整体长度不会占用过多设备内部空间，尾部的过线孔适配12AWG到16AWG的多股硅胶动力线，压接端子的位置预留了足够的焊杯空间，焊接时焊锡可以充分包裹铜线，不会出现虚焊导致的载流不足问题。设计过程中需要重点关注公母端子的对中精度，端子和基座的配合公差控制在0.05mm以内，避免插拔时端子出现偏磨，长期使用后接触电阻上升的问题；

　　另外基座的壁厚设计要兼顾绝缘性能和结构强度，壁厚不低于1.2mm，既能满足60A持续载流下的绝缘要求，也能承受日常插拔的冲击力，不会出现基座开裂的情况。在实际设备布局时，要注意接头周围预留至少5mm的操作空间，方便手指捏着接头基座完成插拔，不要把接头布置在靠近设备散热出风口的位置，避免长期高温环境导致塑料基座老化变脆，影响使用寿命。
