小型离心式鼓风送风设备结构设计

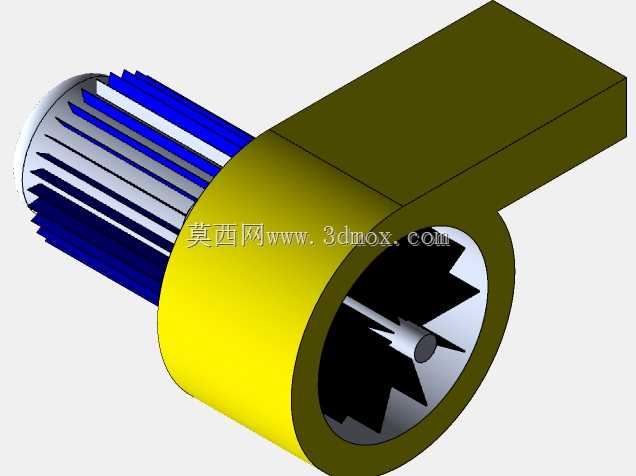

　　这款小型离心送风结构的设计，最初是面向小型设备局部散热、工位定点送风这类窄空间应用场景做的适配，区别于大型工业离心风机的厚重结构，整体做了紧凑化的布局处理，能在有限安装空间内完成稳定的气流输送作业。从结构组成来看，模型完整还原了蜗壳流道、叶轮组件、进出风接口三个核心部分，蜗壳采用渐开线式的流道走向设计，内壁曲面做了顺滑过渡处理，能最大程度降低气流在壳体内的沿程阻力损失，避免气流在壳腔内形成紊流扰动带来的效率损耗与异常振动。叶轮部分采用多叶片前倾式结构，叶片沿轮毂周向均匀排布，叶片型线经过弧度优化，在低转速工况下就能获得足够的风压输出，适配小功率驱动单元的配套需求，叶轮与壳体之间预留了合理的装配间隙，

　　既不会因为间隙过大造成气流回流泄压，也不会因为间隙过小出现运转过程中的剐蹭干涉。出风段采用平直的矩形接口设计，接口端面做了平整化处理，方便后续对接送风软管或者固定安装到设备的送风点位，进风端采用圆形敞口结构，进风口处做了圆弧导边处理，能引导气流顺畅进入叶轮腔室，减少进风端的涡流损耗。从安装边界来看，蜗壳侧面的平直安装面预留了足够的固定点位空间，安装时不需要额外做复杂的转接支架，直接通过螺栓就能将整机固定在设备机架或者工位侧壁上，整体外形的突出结构做了收边处理，不会和周边的管线、其他部件产生安装干涉。在实际应用中，这类小型离心送风结构可以配套在小型机床的电气柜散热工位、电子加工设备的局部除尘送风点位、小型实验装置的通风回路中使用，

　　相比轴流风扇，它的送风压力更高，能够通过软管把气流输送到距离稍远的狭窄点位，不会因为风道阻力出现风量骤降的问题。设计过程中特意将壳体的壁厚做了均匀化处理，不管是采用注塑加工还是钣金折弯成型，都能满足加工工艺的壁厚要求，不会出现局部壁厚不均带来的加工变形问题，叶轮和驱动轴的连接位置做了轴孔配合的限位结构，装配时能快速完成叶轮的定位，减少装配调试的工作量。整个结构的受力点做了针对性加强，尤其是蜗壳和安装面连接的位置，做了局部加厚处理，避免长期运转振动带来的连接位开裂问题，进出风接口的强度也做了校核，对接外部管路时不会因为插接外力出现接口变形。
