多翼式离心通风机蜗壳叶轮结构设计

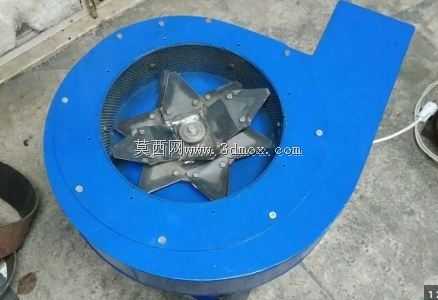

　　该结构为工业通风场景常用的多翼式离心通风机核心组件，整体采用蓝色涂装的蜗壳搭配六叶星型金属叶轮，适配车间除尘、设备散热、工位送风、厂房换气等多种工业通风场景，也可配套小型除尘设备、涂装生产线、烘干设备作为气流动力单元使用。从结构设计逻辑来看，蜗壳采用阿基米德螺旋线型线展开，进风口位于叶轮轴向中心位置，出风口沿蜗壳切线方向延伸，这种型线设计可以让叶轮甩出的气流在蜗壳内完成动能到静压能的平稳转换，降低气流在壳体内的涡流损耗，提升整机运行效率，蜗壳壳体上均匀布置的安装孔位，既用于壳体上下半体的拼接紧固，也预留了与安装基座、进出风管道对接的固定点位，安装时可根据现场管路走向调整出风口朝向，适配不同的管路排布需求。叶轮采用六片前倾式圆弧叶片，

　　呈星型对称焊接在中心轮毂与轮盘之间，前倾叶片的设计可以在相同转速下获得更高的风压输出，叶片边缘做了折边强化处理，降低高速旋转时的叶片形变风险，中心轮毂位置预留了与驱动电机轴对接的轴孔与键槽位，可直接匹配标准Y系列三相异步电机的输出轴，无需额外定制转接件。从安装边界来看，该风机整体为圆形蜗壳结构，径向最大尺寸适配常规1.5kW到3kW功率段的离心风机安装尺寸，轴向厚度控制在适配常规壁挂、落地支架的安装范围，安装时需要预留叶轮旋转方向的检修空间，出风口对接管道时需要做软连接处理，避免运行振动传递到管路系统产生共振噪音。设计过程中针对叶轮做了静平衡校验结构预留，叶片与轮盘的焊接位置均做了等重对称处理，降低高速旋转时的偏心振动，

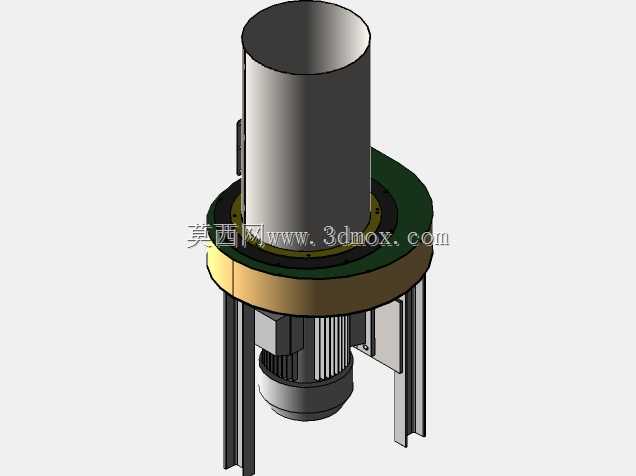

　　蜗壳内壁做了光滑圆弧过渡，没有突兀的直角结构，减少气流经过时的风阻与紊流噪音，进风口位置做了向内的翻边导风圈，可以引导轴向进风均匀进入叶轮区域，避免进风端产生气流涡流影响送风效率。该结构可直接用于小型离心风机的整机生产参考，也可作为现有通风设备改造的替换部件结构参考，建模过程中还原了实际生产中的钣金折弯、焊接余量、安装孔位公差等细节，可直接导出工程图用于钣金下料、焊接工装设计。
