工业蜗壳式离心涡轮鼓风设备结构设计

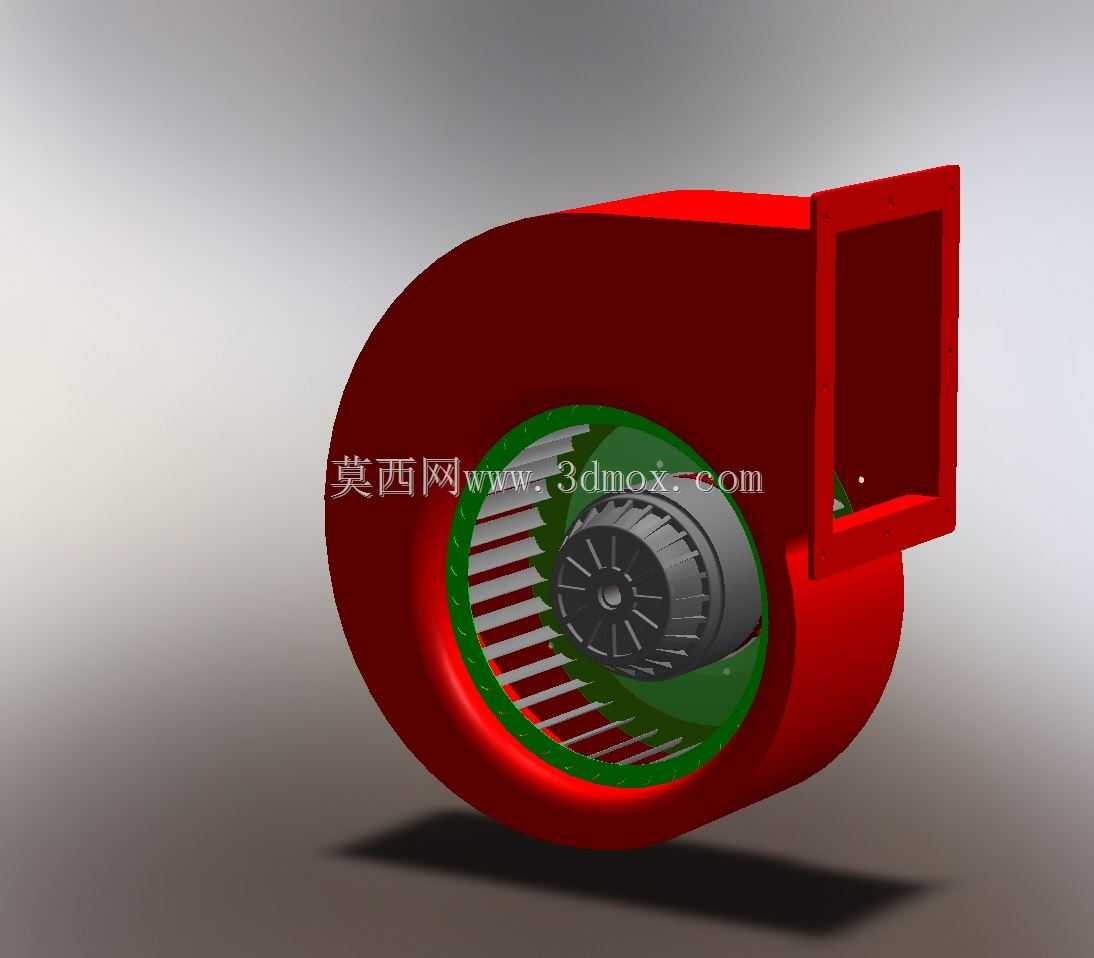

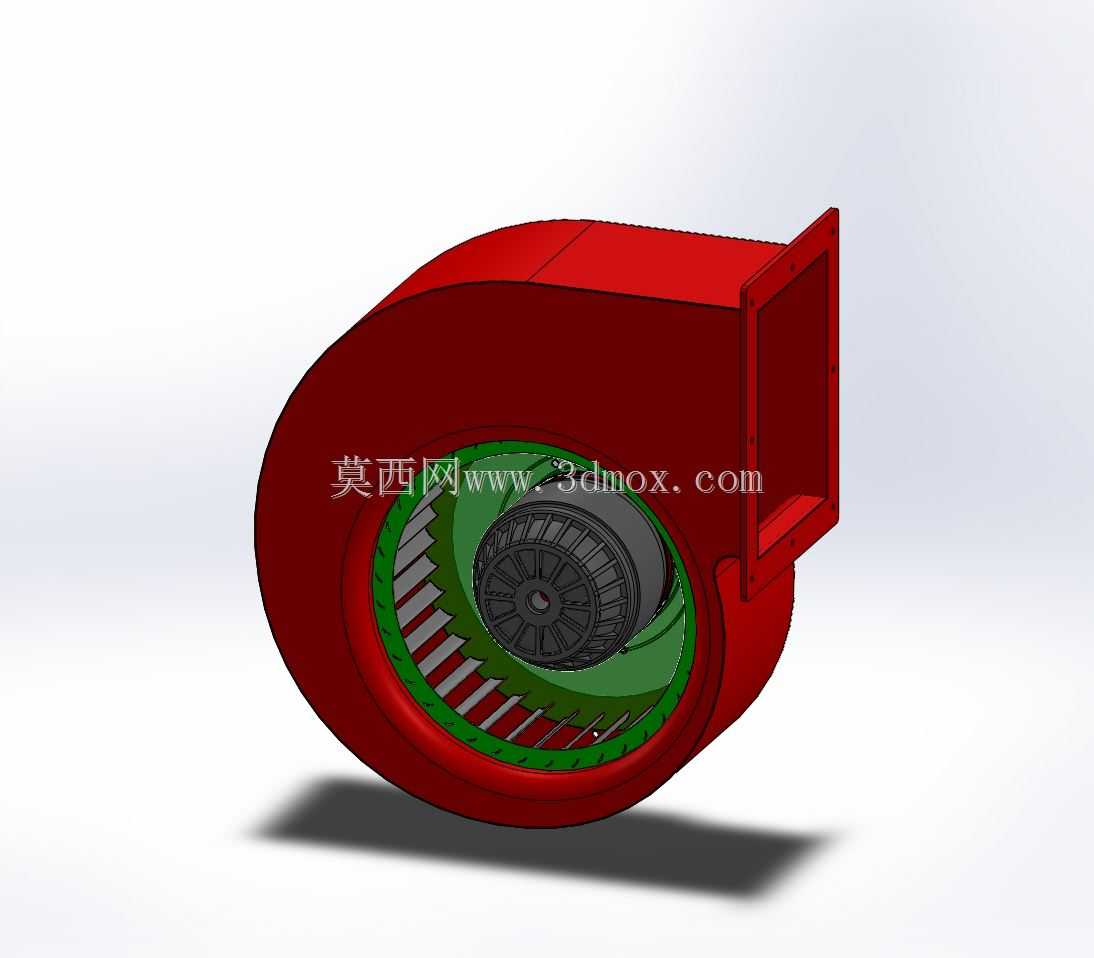

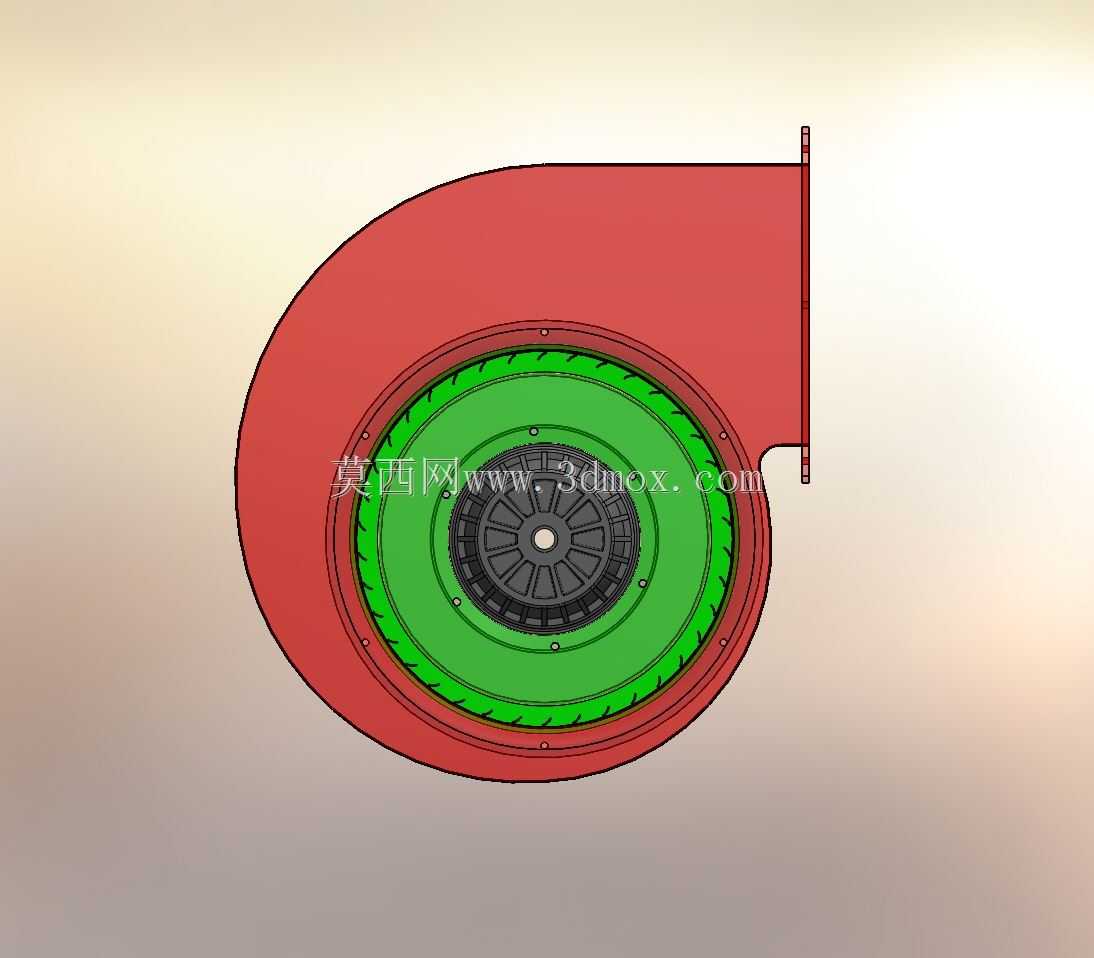

　　在工业通风、车间除尘、生产环节送风排风、设备散热配套等场景中，离心式涡轮鼓风机是应用覆盖度极高的通用流体设备，这款esb280规格的涡轮鼓风机，在结构设计上充分匹配中小风量、中等风压的工况需求，可直接对接车间通风管网、生产设备风路系统，也可作为独立送风单元完成局部区域的空气置换作业。从结构组成来看，设备核心分为蜗壳壳体、涡轮叶轮、进风端盖、出风连接法兰四个核心部分，蜗壳采用阿基米德螺旋线型线设计，截面从叶轮圆周处向出风口方向逐步扩张，能够将叶轮高速旋转甩出的气流动能逐步转化为静压能，降低风路内部的湍流损耗，提升整机的运行效率，壳体采用等壁厚设计，既保证壳体结构强度，抵御运行过程中的气流脉动载荷，也控制了整机的自重，

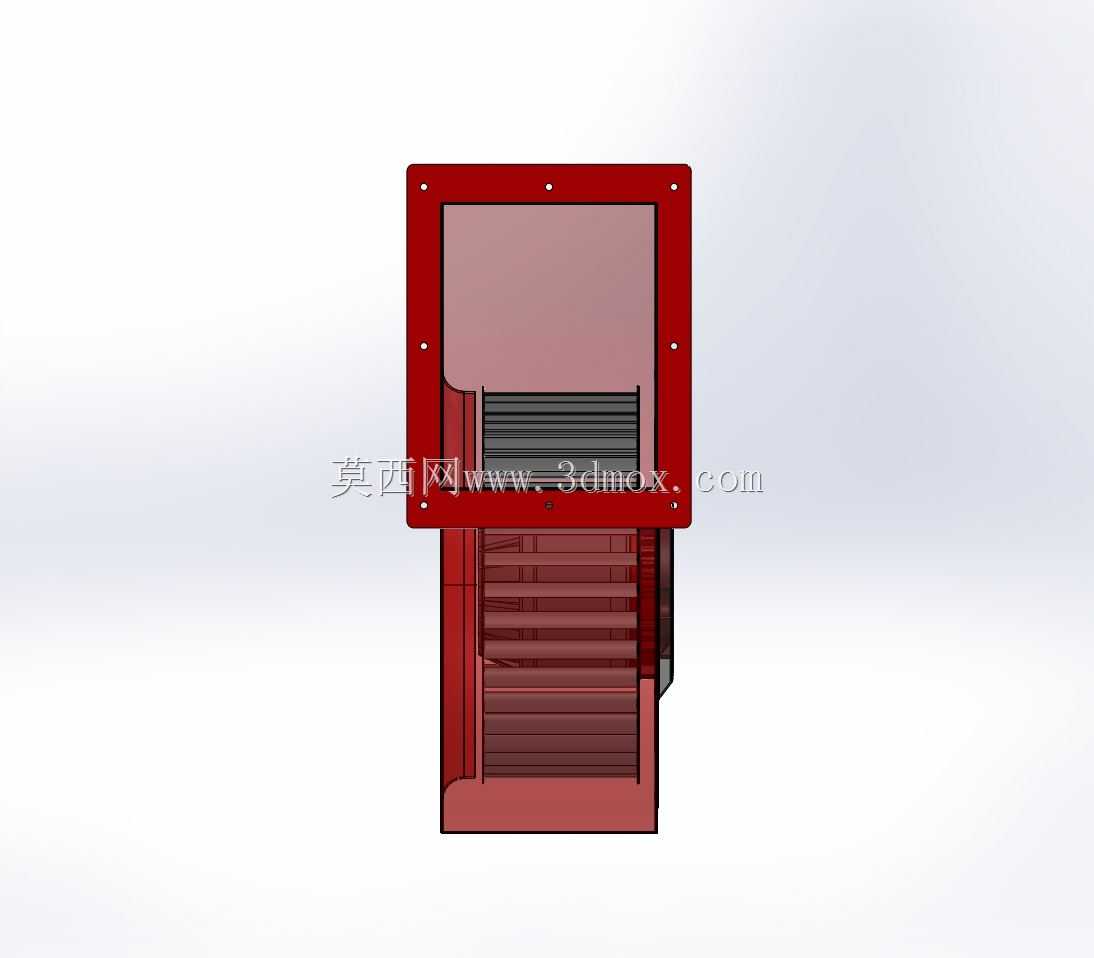

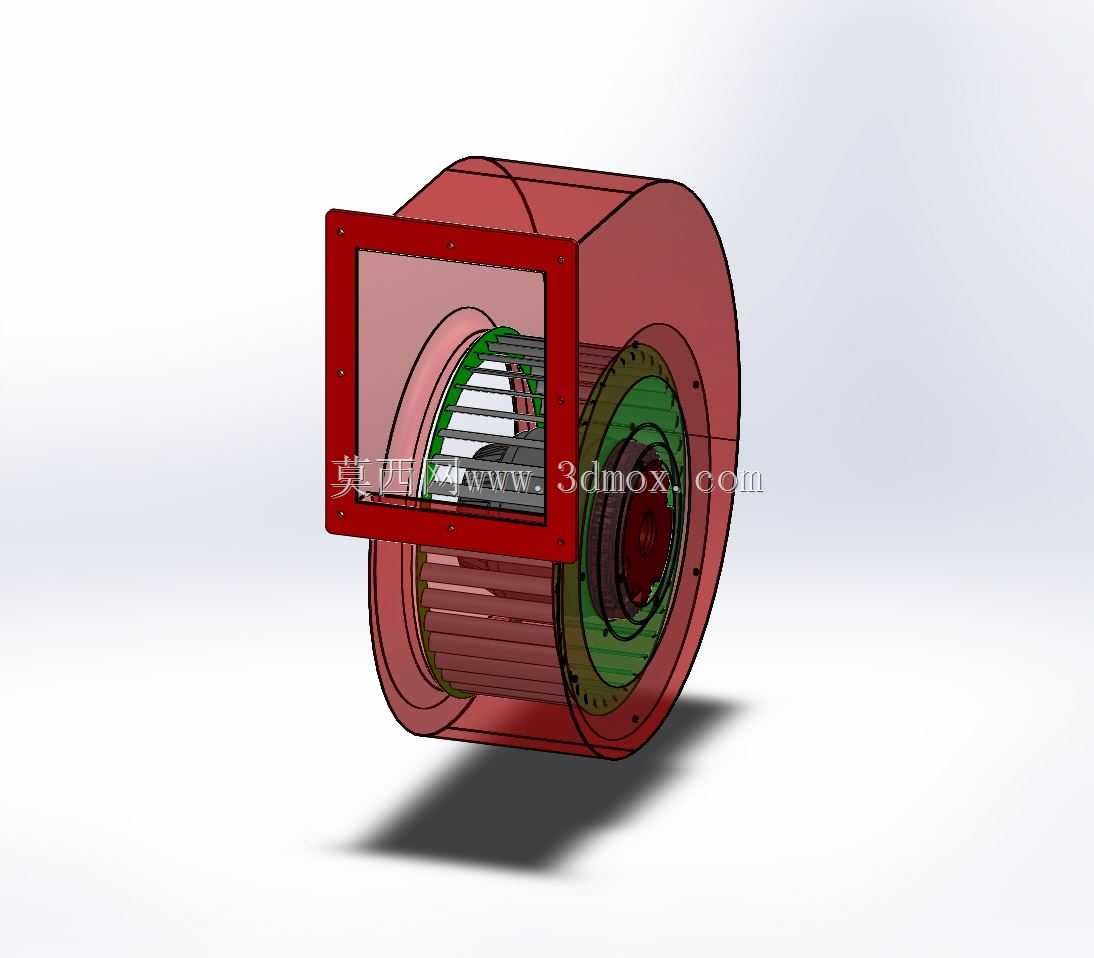

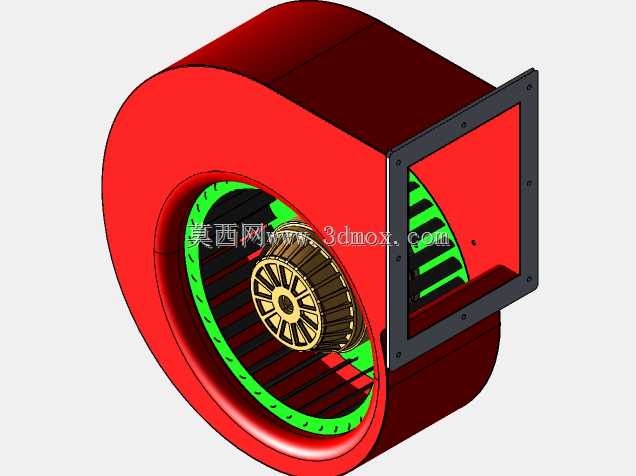

　　降低安装支架的承载要求。叶轮部分采用多叶片前倾式涡轮结构，叶片沿轮毂圆周均匀排布，叶片型线经过流道优化，进风侧做了圆弧导角处理，减少气流进入叶道时的冲击损失，叶轮与轮毂采用一体化装配定位，轮毂中心设置标准轴孔，可直接匹配常规Y系列三相异步电机的输出轴，无需额外定制转接轴套，降低配套选型的适配成本。进风端盖采用收敛式流道设计，从外侧进风口到叶轮入口处截面逐步收缩，能够引导外界气流均匀进入叶轮中心区域，避免进风侧出现涡流区导致的风量损失与运行异音，端盖与蜗壳之间采用周向均布的螺栓连接，接缝处预留密封垫安装槽，可填充橡胶密封垫减少漏风损失。出风端采用方形法兰结构，法兰上预设均匀排布的螺栓安装孔，可直接对接同规格的通风管道，

　　法兰端面加工有密封面，安装时配合密封胶条即可保证连接位置的气密性，无需额外焊接转接接口。安装边界方面，设备整体为蜗壳侧出风结构，进风方向沿叶轮轴向设置，安装时需预留出进风侧的检修空间，保证进风区域无遮挡物，避免进风阻力过大导致整机性能下降，蜗壳底部可配套加装L型安装支架，支架安装孔位采用长圆孔设计，可适配现场安装基础的孔位偏差，降低现场安装的调整难度。在设计过程中，针对叶轮做了动平衡校验的结构预留，叶轮端面上设置平衡配重块安装位，可根据动平衡测试结果添加配重，降低设备高速运行时的振动值，延长配套轴承的使用寿命，蜗壳内壁做光滑圆弧过渡处理，无明显的棱角与突变结构，减少气流在壳体内的沿程阻力，同时也能降低气流冲刷壳体产生的运行噪音。

　　这款设备可适配的工况涵盖车间焊烟除尘的引风单元、生产设备的冷却送风、仓储区域的通风换气、小型锅炉的送风配套等多个场景，结构设计上充分考虑了现场安装、日常维护的便利性，易损部件均可快速拆卸更换，无需整体拆解设备即可完成叶轮清理、轴承更换等常规维护作业。
