IEC品字尾带滤波10A电源输入接插件

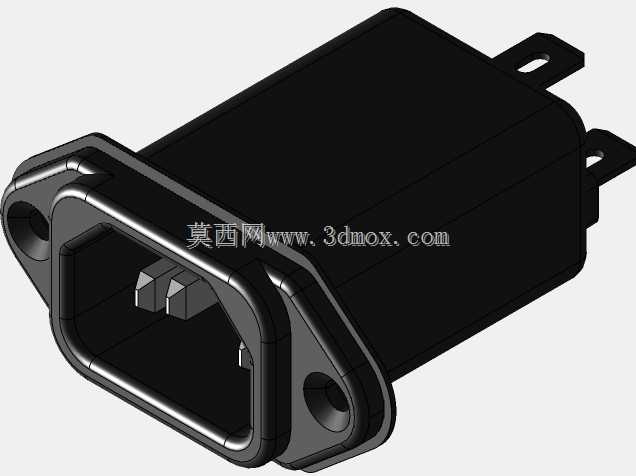

　　这款带滤波功能的IEC电源输入接插件，日常主要用在食品加工设备、小型机床电控柜、检测仪器这类对电磁干扰有要求的设备进线端，替代普通品字电源插座，在市电接入的第一级就滤除线路上的共模、差模干扰信号，避免电网杂波影响设备内部控制板、传感器的正常运行，也能抑制设备自身开关电源产生的干扰反向窜入市电网，满足常规工业场景的电磁兼容基础要求。结构上采用一体化封装设计，内部集成滤波电感、安规电容组成的滤波网络，外部壳体采用阻燃耐高温工程塑料注塑成型，接触插片使用厚铜材镀镍处理，保证10A额定电流下的接触可靠性，长期满载运行也不会出现插片过热氧化的问题。安装端采用带固定耳的法兰结构，两个安装孔位对称分布在插座法兰两侧，适配设备面板的标准开孔尺寸，

　　安装时直接从面板外侧卡入后用螺丝锁紧即可，不需要额外设计复杂的固定结构，面板开孔边界可以直接参考插座法兰的外轮廓尺寸预留，法兰边缘自带的定位凸台能卡在面板开孔内，避免安装后出现晃动偏移。接插端采用标准IEC C14公头接口，和市面上通用的品字尾电源线完全兼容，不需要定制特殊规格的连接线，设备出厂配套线材或者用户现场自行更换线材都十分方便。设计时特意将滤波电路完全封装在插座内部，不需要在设备电控板上额外预留滤波电路的安装空间，对于内部布局紧凑的小型设备来说，能有效节省电控仓的内部空间，也减少了电控板上滤波元件的焊接工序，降低整机装配的复杂度。插合端的防护结构做了圆角过渡处理，插拔电源线时不会出现卡滞刮擦的情况，

　　插片周围的绝缘围挡高度符合安规要求，即使插头半插状态也不会误碰到带电插片，满足电气安全的间隙要求。插座尾部的接线端采用焊片或者快插端子设计，接线时可以根据设备内部走线方式选择焊接或者插簧压接，适配不同生产厂家的接线工艺，尾部出线位置预留了足够的走线空间，不会出现线材弯折半径过小导致线皮破损的问题。整体外形尺寸和普通同规格IEC插座的安装尺寸完全兼容，老设备升级替换时不需要重新改动面板开孔，直接拆下原有普通插座替换即可，降低设备迭代改型的设计成本。
