带刹车160mm规格万向回转脚轮结构

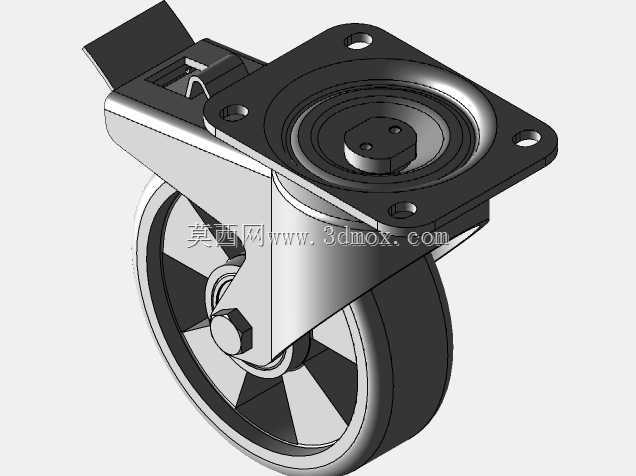

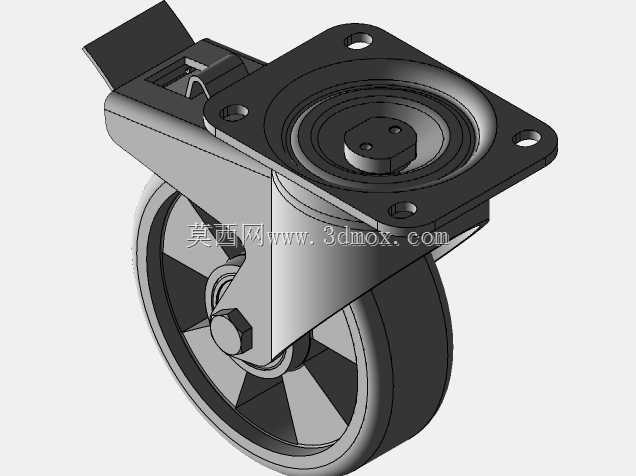

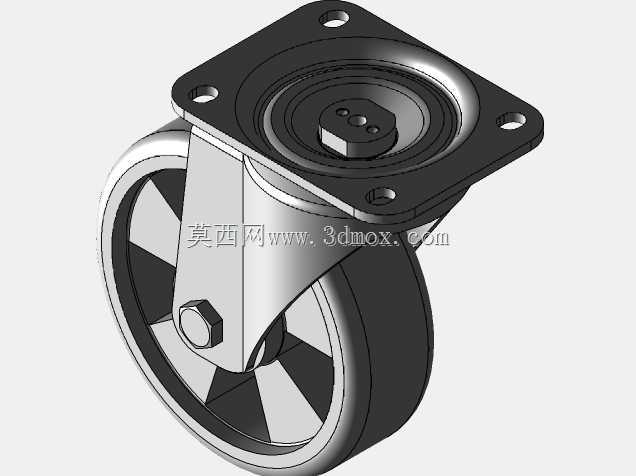

　　在工业生产场景里，脚轮是各类移动工装、设备机架、转运载具实现灵活移位的核心基础部件，这款带刹车的160mm规格万向回转脚轮，适配多数中型载荷的移动设备移位需求，常见于车间物料周转车、可移动机床附件架、中小型自动化设备移动底座、商用重型展架等场景，解决固定工位设备需要临时移位、转向调整的实际需求，同时自带的刹车结构可以在设备到位后锁定轮体转动与万向回转自由度，避免设备受外力出现滑移、偏移，保障工位定位的稳定性。从结构设计逻辑来看，这款脚轮采用顶板安装的法兰式固定结构，安装板为方形带四个沉头安装孔的设计，安装时可以直接通过螺栓将脚轮固定在设备底座的预留安装位上，四个安装孔的孔位对称分布，安装受力均匀，能有效分散轮体承载时的局部应力，

　　避免安装位置出现应力集中导致的板材变形。回转部分采用内置推力轴承的回转支承结构，区别于普通廉价脚轮的铆接回转结构，这种带轴承的回转结构在承受额定载荷时依然能保持顺畅的转向手感，不会因为载荷过大出现转向卡滞、回转异响的问题，即使在设备满载状态下，操作人员也能轻松推动设备完成转向调整，适配车间地面存在一定坡度、或者转向空间受限的使用场景。刹车机构采用一体式脚踏扳把设计，刹车触发扳把延伸至轮体侧方，操作人员不需要弯腰，用脚踩踏扳把即可同时完成两个锁定动作：一是锁定轮体的径向转动，阻止轮子向前或向后滚动，二是锁定上部的回转支承结构，阻止整个轮架绕安装板中心轴线回转，双重锁定的结构相比仅锁定轮体转动的单刹结构，

　　能彻底避免设备停驻时出现轮体转向偏移、整体溜滑的问题，尤其适合在有轻微振动的生产工位旁使用，比如机床周边的移动工具架，不会因为机床运行的振动导致架体移位。轮体部分采用单轮直径160mm的规格，轮面宽度适配中型载荷需求，轮芯为带加强筋的辐条式结构，在保证整体结构强度的前提下尽可能降低轮体自身重量，减少不必要的载荷冗余，轮面采用硬质耐磨材质，适配车间环氧地坪、水泥地面、钢板地面等多种常见工业地面，滚动阻力小，推动时不会在地面留下明显压痕，同时具备一定的抗冲击性能，在经过地面接缝、小型障碍物时能缓冲部分冲击，避免冲击载荷直接传递到设备本体，保护设备上的精密元器件不受振动影响。从安装边界尺寸来看，这款脚轮的安装板孔位间距、整体安装高度、

　　轮体回转半径都经过精准校核，设计选型时可以直接匹配常规的中型设备底座安装尺寸，不需要额外对安装板进行二次加工，轮架的侧向摆动间隙控制在合理范围内，直行时不会出现明显的蛇形偏移，转向时的回转半径经过优化，在狭窄的车间通道内也能完成小范围转向调整，不需要预留过大的转向操作空间。在实际结构建模过程中，这款脚轮的各个部件配合公差都按照实际生产装配要求进行设定，回转轴承的安装位、轮轴的配合间隙、刹车机构的触发行程都还原了实物的装配关系，刹车扳把的踩踏行程、锁止块的卡入深度都符合实际使用的操作逻辑，不会出现建模时的干涉问题，结构设计人员在做设备整体建模时，可以直接将该脚轮模型装配到底架模型上，提前校核设备的整体离地高度、移动时的底部间隙、脚轮伸出底座的边界尺寸，避免实际加工装配时出现脚轮与底架其他部件干涉、或者设备整体高度不符合设计要求的问题。对于需要做移动设备设计的结构工程师来说，这类标准规格的带刹万向脚轮是非常常用的外购标准件，精准的三维模型可以减少选型时的尺寸核对工作量，在设计阶段就能完成整体移动性能的校核，不需要等到实物采购回来再发现安装尺寸不匹配、回转干涉等问题，有效缩短设备的设计迭代周期。
