便携式插接口式音频信号接收装置

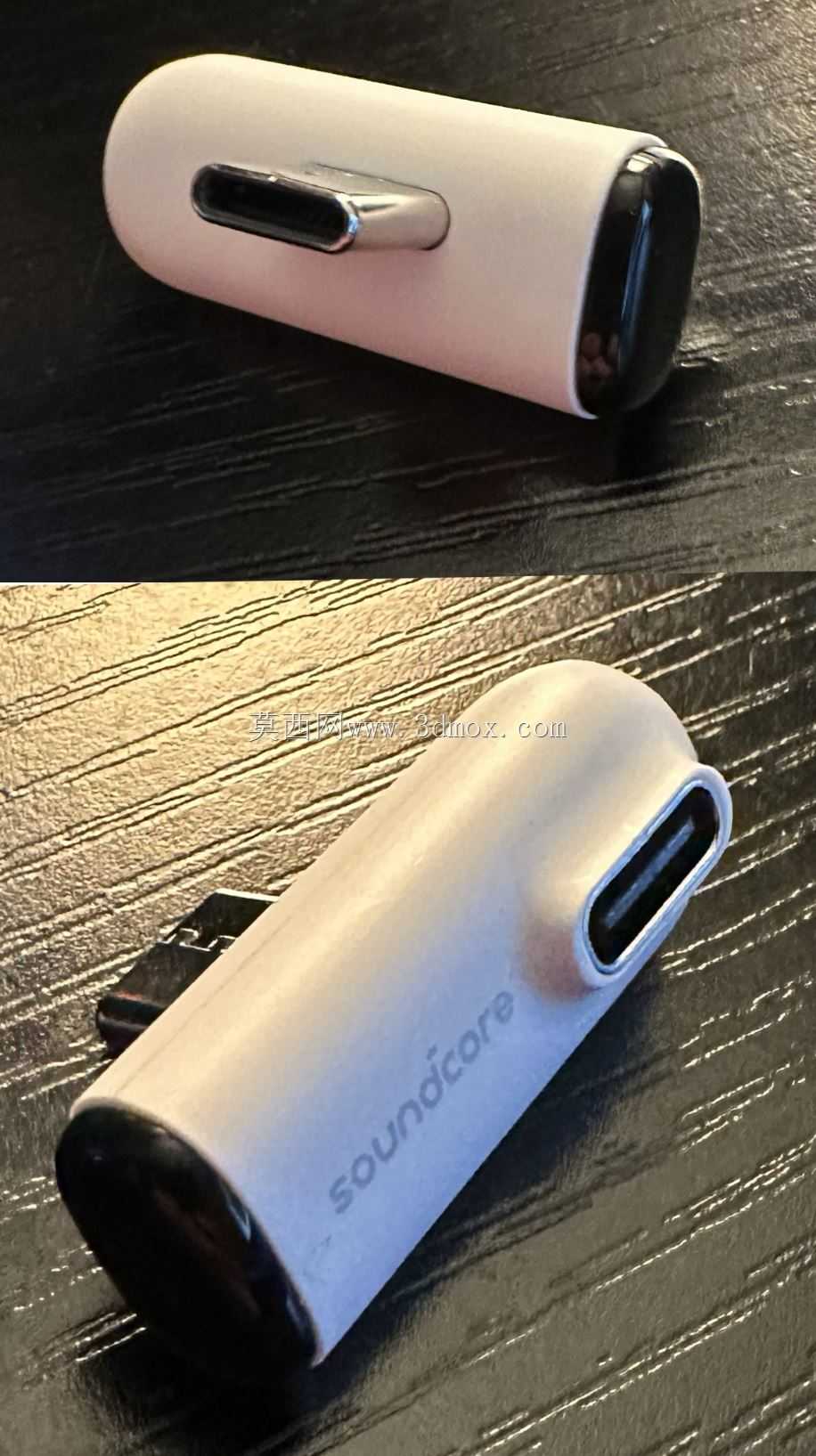

　　这类插接口式音频接收装置，主要应用在消费电子音频信号无线传输场景，常见于传统有线音频设备的无线升级改造，比如老式桌面音箱、车载AUX接口、有线耳机等设备，可通过插接完成蓝牙音频信号的接收转换，让不具备无线功能的音频设备获取无线音频输入能力，省去有线连接的布线束缚，适配日常办公、车载通勤、居家影音等多场景的音频传输需求。从功能特性来看，该装置采用直插式结构设计，一端集成标准公头插接接口，可直接插入对应母座接口完成固定与信号连通，无需额外布设连接线，设备本体集成信号接收模块、数模转换单元，可将接收到的无线音频信号转换为模拟音频信号输出，部分同类型产品还集成信号放大电路，保障音频信号传输的信噪比与输出功率，避免信号衰减带来的音质损失。

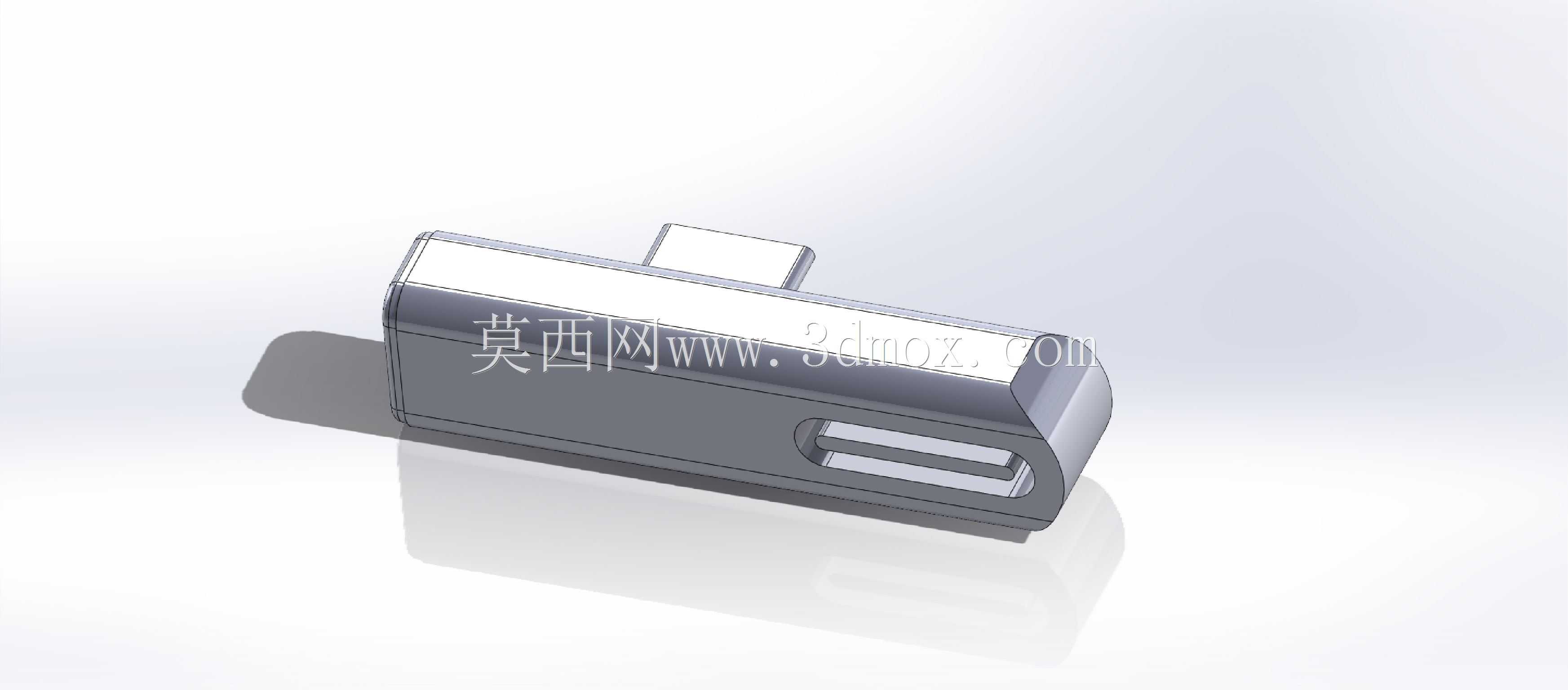

　　设计过程中，首先要明确安装边界，公头的插接尺寸需符合对应接口的通用标准公差要求，保证插拔力度适中，既不会出现插接松动导致的接触不良，也不会因插拔过紧损伤设备接口；本体外壳采用圆角过渡处理，避免尖锐棱角在插拔过程中刮伤周边设备或使用者手部，外壳侧面预留的开槽结构，既可以作为状态指示灯的透光窗口，也能兼顾内部电路的散热需求，避免长时间工作时内部积热影响元器件稳定性。外形尺寸上，整体采用长条式紧凑布局，长度控制在插接后不会过度突出设备接口的范围，宽度适配多数设备接口周边的空间余量，不会遮挡相邻的其他接口，比如车载中控的相邻USB接口、桌面声卡的相邻音频接口，保障周边接口的正常使用。结构建模阶段，2D草绘阶段通过直线、直槽、

　　矩形与三点圆弧组合绘制各截面轮廓，保证各安装位的尺寸精度，3D特征构建时采用挤出、挤出切割完成主体结构与开槽、接口位的成型，最后通过圆角特征处理所有棱边位置，既满足外观的顺滑触感要求，也能消除注塑生产时的应力集中点，提升外壳件的结构强度，装配阶段需保证内部电路板与外壳的定位间隙符合公差要求，避免组装后出现电路板晃动、接口对位偏移的问题，保障产品长期插拔使用的结构可靠性。
