剪叉式液压升降驱动机构

　　这套剪叉式升降驱动机构面向小行程重载举升场景搭建，常见于工装台高度调节、生产线工件托举、维修工位升降平台以及轻型物料转运设备。结构核心采用两组交叉布置的刚性臂杆，臂杆中部通过铰接销轴形成剪式支点，一端与固定底座铰接，另一端沿底座导向方向滑移；上方承载平台对应设置铰接点与滑动副，驱动件伸出时推动滑移端靠近固定铰点，交叉臂夹角随之变化，将水平方向的直线推力转化为平台垂直方向的升降位移。

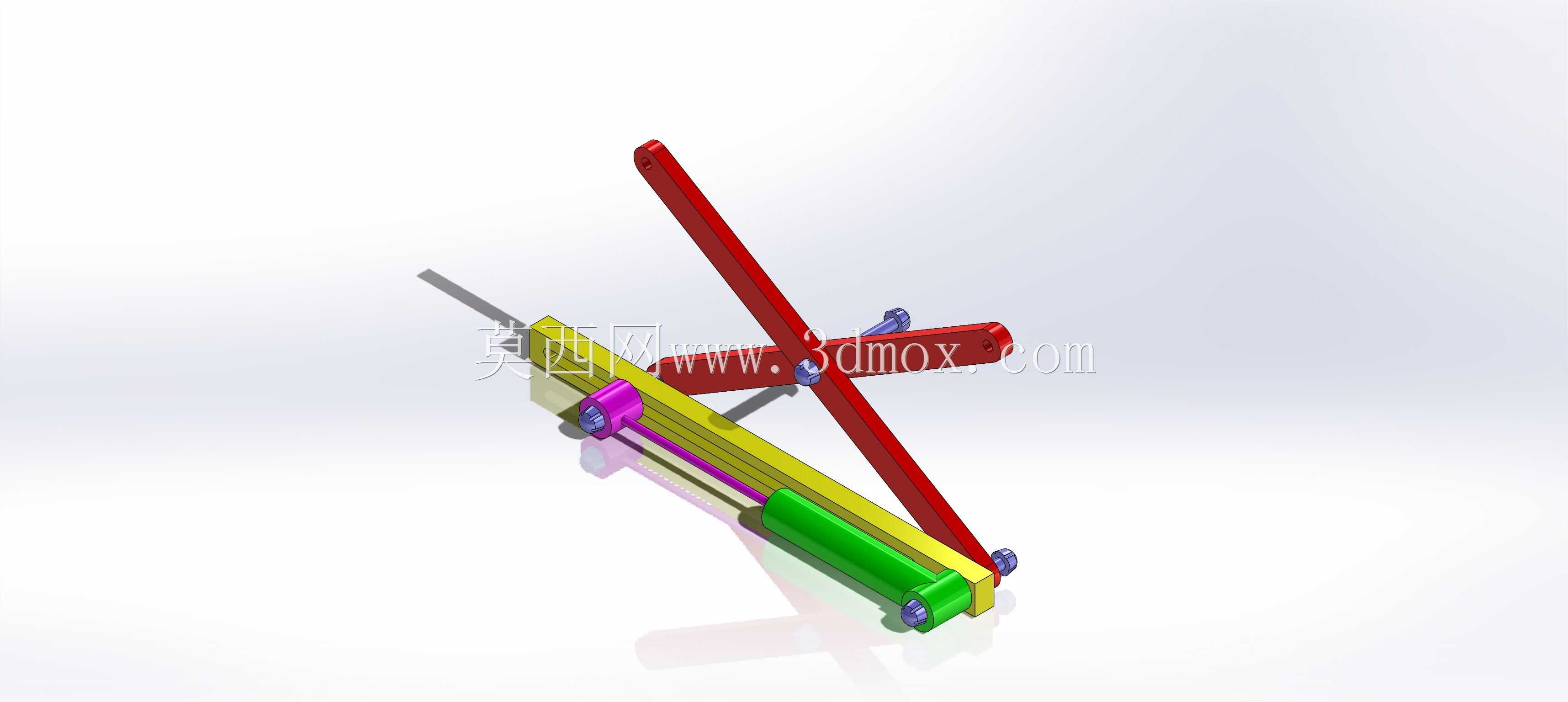

　　驱动部分选用横向布置的液压油缸，缸筒尾部与底座侧支座铰接，活塞杆端连接剪臂滑移侧推点，这种布置方式能够把油缸推力沿机构力臂方向传递，在低位起始状态下仍可获得较稳定的起升力矩，避免纯垂直顶升方案在低高度时占用过多竖向空间。臂杆采用长条形等截面杆件建模，端部销轴孔、中部铰接孔以及端部限位接触面均按装配关系独立建出，配合紫色铰接轴套、蓝色端盖紧固件，可以直观检查各转动副在全行程内的同轴度与侧向间隙。

　　从安装边界看，机构收拢状态整体高度较低，底座沿长度方向布置油缸与导向滑移面，适合嵌入设备台面下方；展开后平台沿竖直方向抬升，水平投影长度随剪臂角度变化略有收缩，选型时需要在底座两侧预留滑移端运动空间，平台周边预留剪臂摆动余量。模型给出的质心位置可用于校核底座支撑跨距：整机质心偏向油缸与下铰点区域，固定安装时应将底座连接孔布置在质心投影外侧，防止偏载举升时出现倾覆趋势。

　　结构设计上，剪臂承受压弯复合载荷，中部铰接轴是疲劳校核重点，滑移端需配合耐磨滑块或滚轮降低导向面摩擦；油缸两端均采用铰接连接，可补偿升降过程中驱动角度的连续变化，减少活塞杆侧向受弯。平台与底座的铰点、滑块采用对称布置，保证左右剪臂受力均衡，实际制图时可在铰接点增加润滑脂嘴，在滑移面设置可调挡块，用于限制最大举升角度和最低收拢位置。整体模型完整表达了剪叉升降机构从动力输入、铰接受力到平台输出的运动链路，适合用于升降台方案验证、运动干涉检查以及非标举升设备的结构参考。
