CA6140车床车轮连杆传动机构

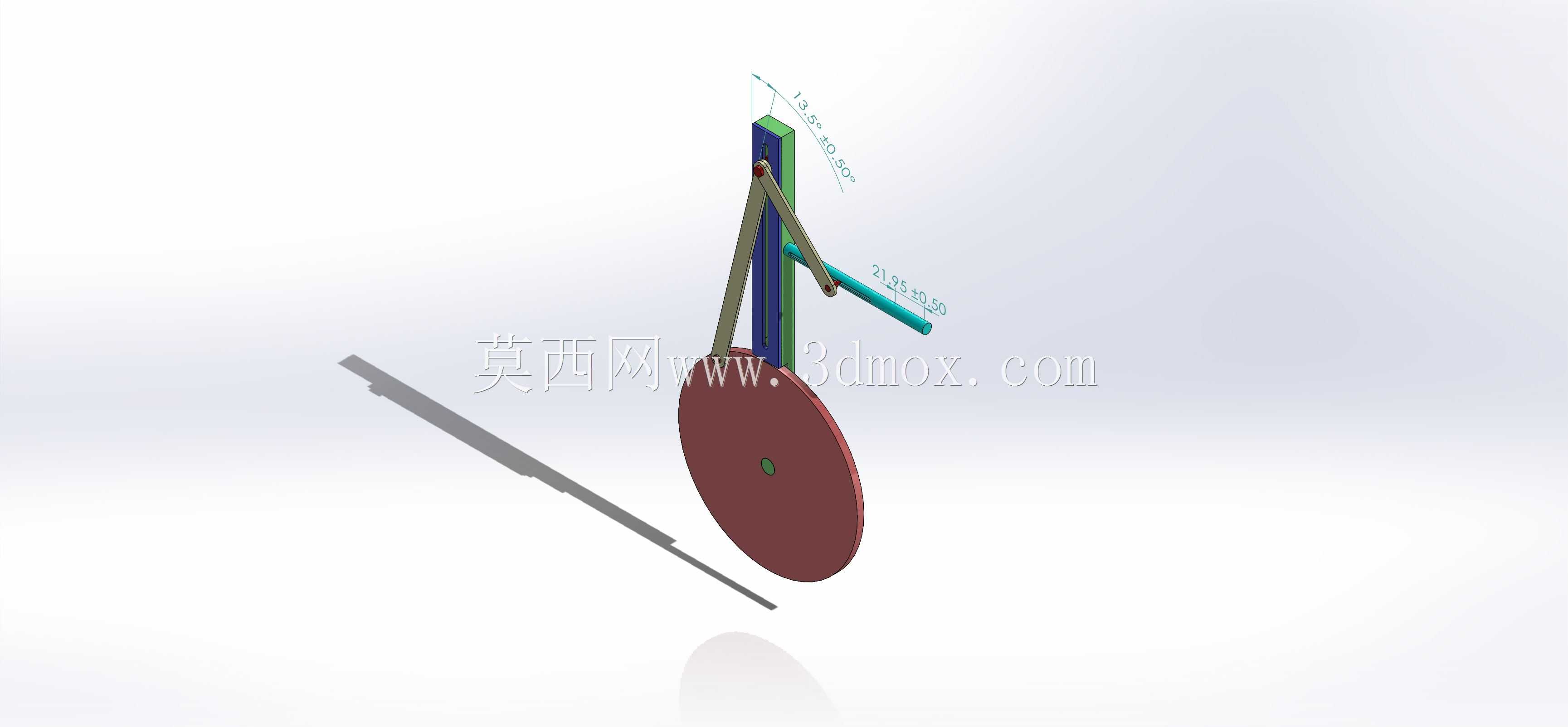

　　这套车轮连杆总成源自CA6140普通车床的运动转换演示结构，核心作用是把旋转运动转化为可控的往复直线运动，在机床进给演示、机械原理教学以及小型传动装置验证场景中使用频率较高。整套机构由圆盘曲柄、铰接连杆、滑动导杆、竖直导向支座四大部分组成，圆盘作为主动件绕中心轴回转，通过偏心铰接点带动长短两根连杆联动，最终驱动水平导杆沿导向槽做规律往复运动，完整复现曲柄滑块机构的运动传递逻辑。

　　从结构设计思路来看，建模时优先保证各铰接点的同轴度与运动间隙合理性：圆盘偏心销位置决定导杆的行程上限，图中标注的139.95mm对应曲柄回转半径相关尺寸，242.94mm对应连杆有效工作长度，两个参数直接匹配滑块的运动行程与传力角，避免传动过程中出现死点卡顿。竖直支座采用双立柱夹持结构，为曲柄转轴提供双侧支撑，抵消连杆摆动产生的侧向弯矩，长导杆穿过支座前端的导向套，约束径向窜动，仅保留轴向滑动自由度，整套装配的配合关系完全按照实际机加工装配公差逻辑搭建，铰接处预留转动间隙，滑动面保留合理配合余量。

　　外形与安装边界方面，圆盘轮盘直径约200mm级别，整体机构竖直方向高度覆盖支座全高，水平方向导杆伸出最大长度约250mm，底部支座预留安装孔位，可直接固定在机床演示台架或教学实验平台上。质心坐标X=1.09mm、Y=-173.16mm、Z=1.87mm，质心偏置主要来自下方圆盘的重量分布，安装时底部支座需承担主要倾覆力矩，固定螺栓选型需匹配偏载受力。

　　工程应用中这套结构可直接用于车床进给机构原理验证、机械原理课程的运动仿真演示，也可作为小型冲压设备、往复送料装置的核心传动单元参考；建模过程中所有杆件的铰接位置、导向段长度均经过运动干涉校验，全程回转滑动无零件碰撞，渲染状态下可清晰展示各部件的运动轨迹，结构设计人员可直接在此基础上调整曲柄半径、连杆长度来修改输出行程，适配不同往复动作的设备需求，无需重新搭建基础传动架构。
