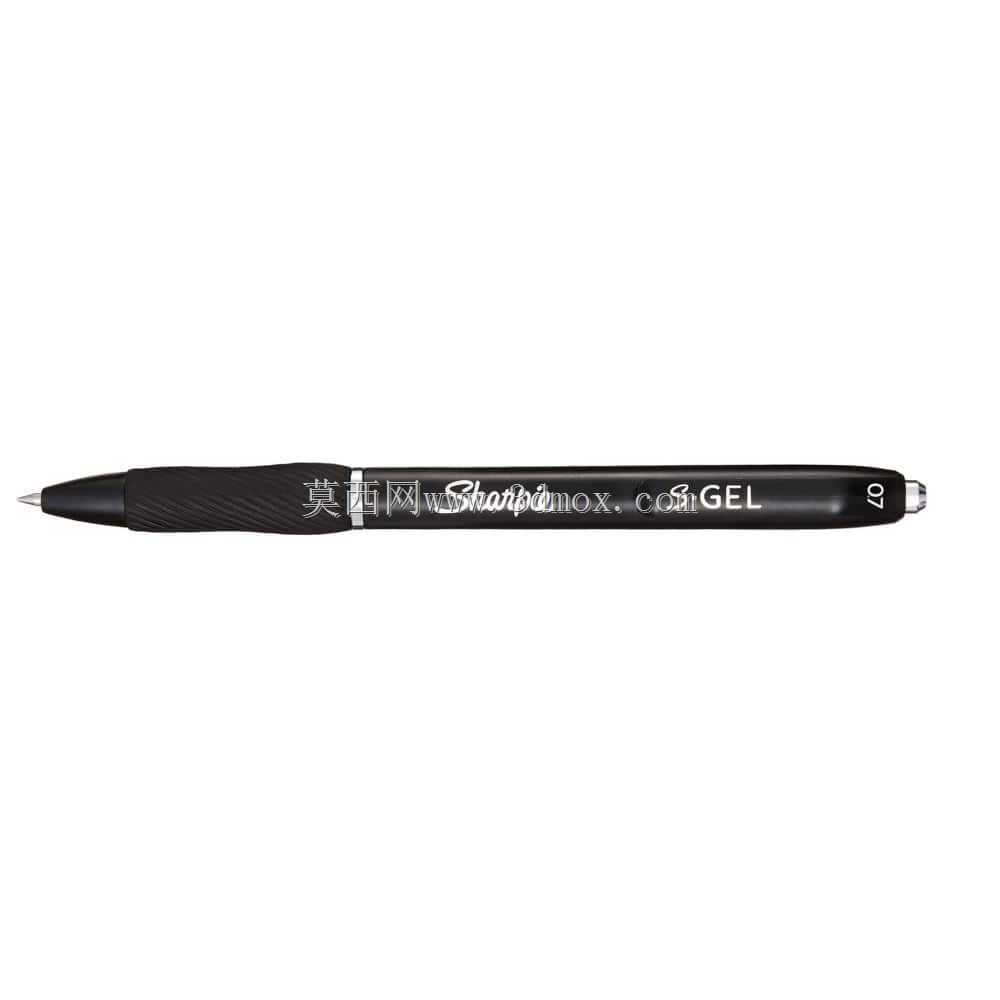

按动式办公书写圆珠笔外观结构设计

　　这款按动式书写笔的三维结构设计，首先从日常办公场景的实际使用需求出发，覆盖桌面书写、便携夹放、长时间握持等高频使用工况，在建模阶段就同步考虑了实际生产中的注塑成型工艺可行性，避免出现无法脱模或者壁厚不均的结构缺陷。建模过程中先拆分笔身的核心功能模块：前端握持段采用微收腰的锥面过渡，匹配成年人握持时的手指贴合弧度，表面预留了细微的防滑纹理区域，不需要额外包覆橡胶件就能通过注塑表面处理实现防滑效果，握持段的直径控制在10mm左右，长度32mm，刚好覆盖三指握持的接触范围，长时间书写不会出现硌手的问题。笔身主体采用等直径的圆柱结构，壁厚均匀控制在1.2mm，内部预留标准按动中性笔芯的安装空腔，空腔直径8.5mm，兼容市面主流的通用替芯，

　　不需要定制专属笔芯就能实现替换，降低后续使用的耗材成本。笔夹部分是建模时重点处理的结构，没有采用和笔身一体成型的简易结构，而是单独绘制侧面轮廓后双向拉伸成型，边缘做了R0.8的圆角和0.5mm的倒角处理，既避免夹取纸张或者口袋布料时出现勾丝的问题，也能保证夹片的弹性变形量在塑料件的许用应力范围内，反复夹取不会出现断裂或者永久变形，笔夹和笔身的间隙控制在2mm，能够适配厚度1.5mm以内的笔记本封皮、工装口袋布料的夹取需求。顶部的按动结构预留了标准按动机芯的安装位，按动帽的突出高度控制在5mm，按动行程4mm，匹配通用按动机芯的动作参数，装配后不会出现按动卡滞或者行程不足无法出芯的问题。笔尖部分做了阶梯式的收窄结构，

　　最前端的出芯孔直径2.2mm，刚好露出笔珠部分，同时能够限制笔芯的径向晃动，书写时不会出现笔尖晃动感。整个笔身的总长度控制在145mm，最大直径12mm，整体重量控制在12g左右，放在上衣口袋不会出现坠衣的问题，放在笔袋里也不会因为外形有突出棱角刮花其他文具。建模过程中所有的配合面都预留了0.1mm的装配间隙，笔身前后段的螺纹连接部分采用标准的M11×0.8细牙螺纹，旋合长度8mm，保证装配后连接牢固，不会因为日常携带的震动出现松脱。笔身表面的分模线设置在笔身的圆柱母线上，后续注塑生产时不需要做复杂的滑块结构就能完成脱模，有效降低模具的加工成本，所有的外表面棱角都做了不小于R0.3的圆角处理，既提升握持的触感，也能避免注塑件的尖角处出现应力集中导致的开裂问题。
