CA6140车床配套梯形定位锁紧块结构

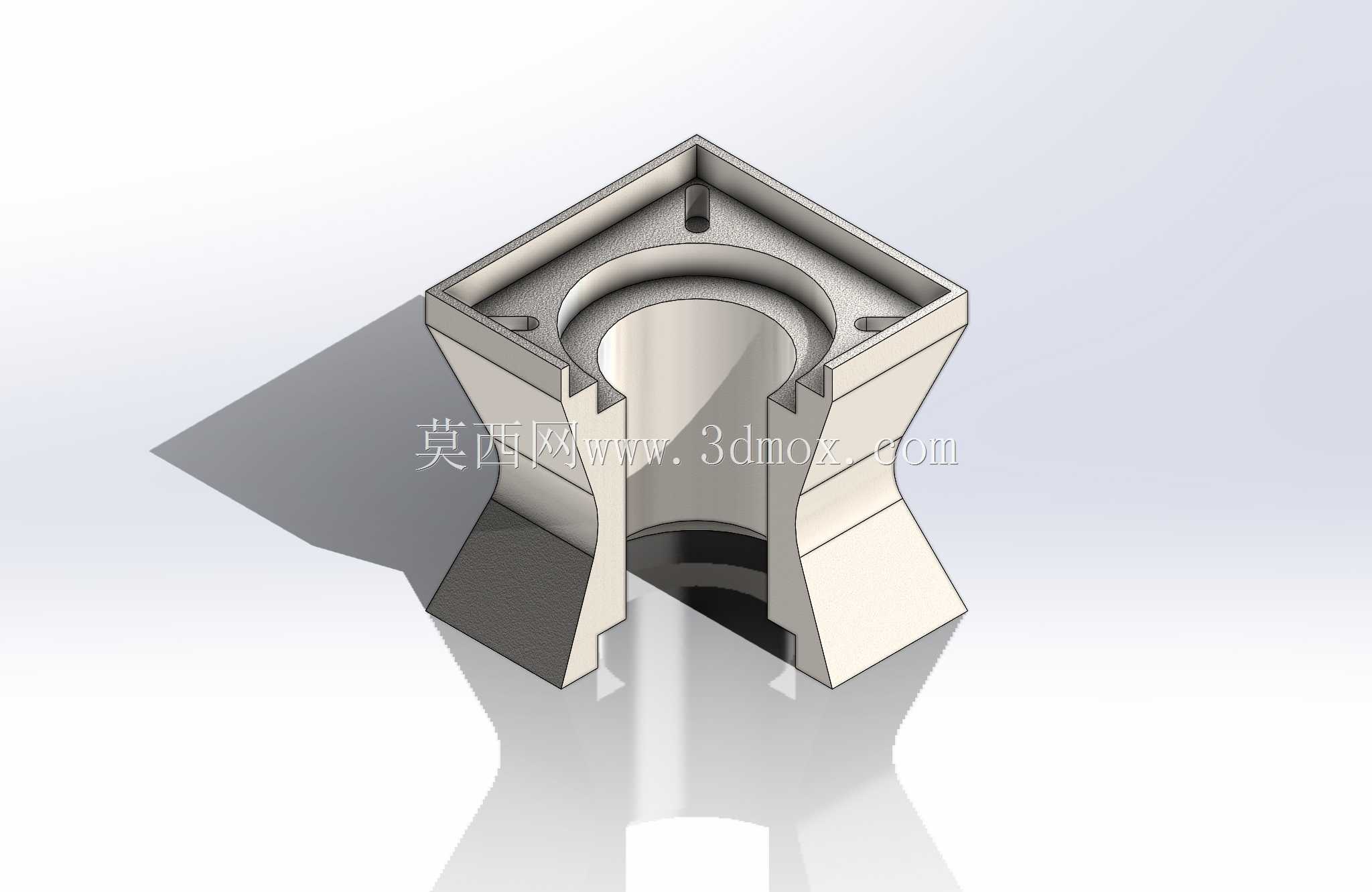

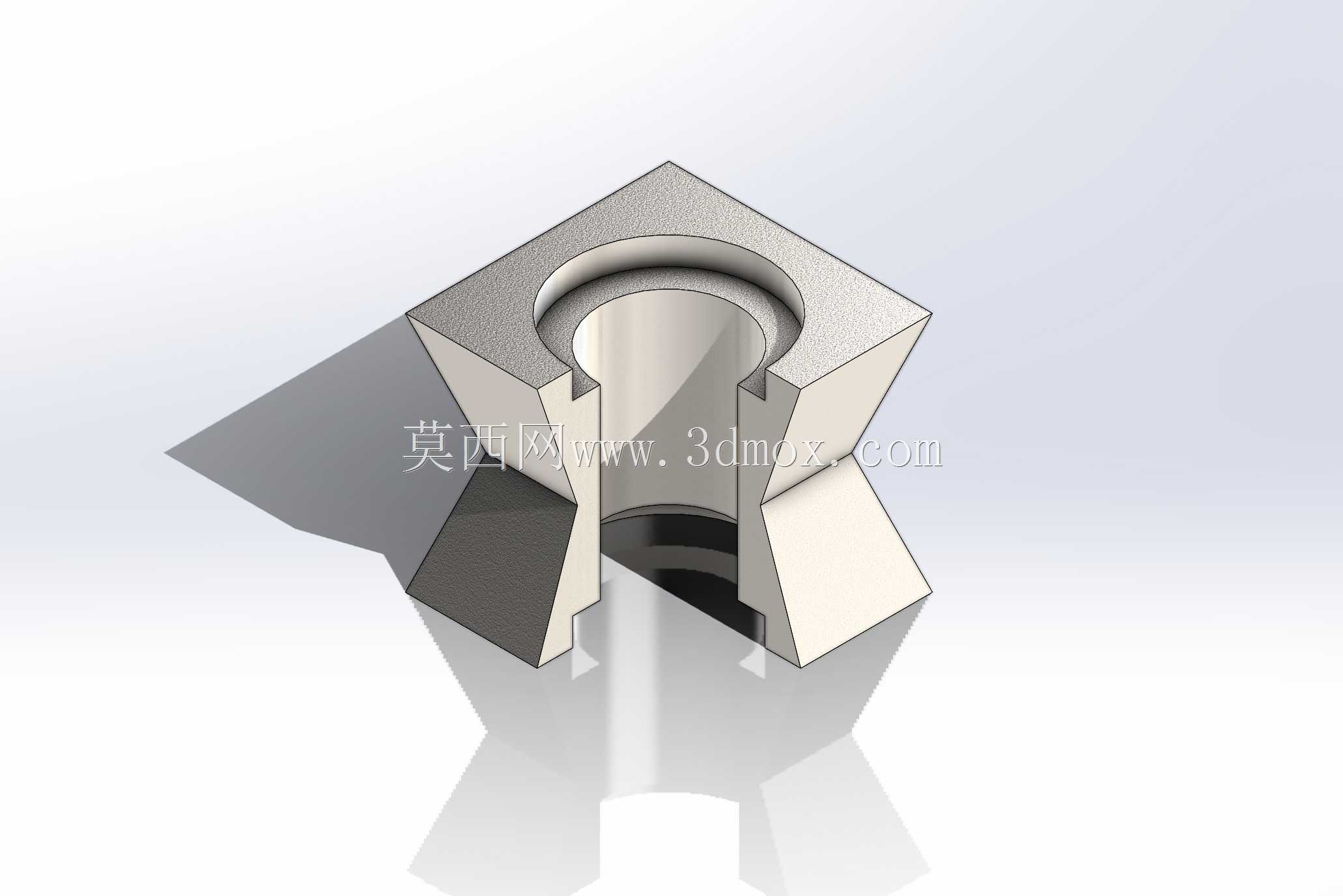

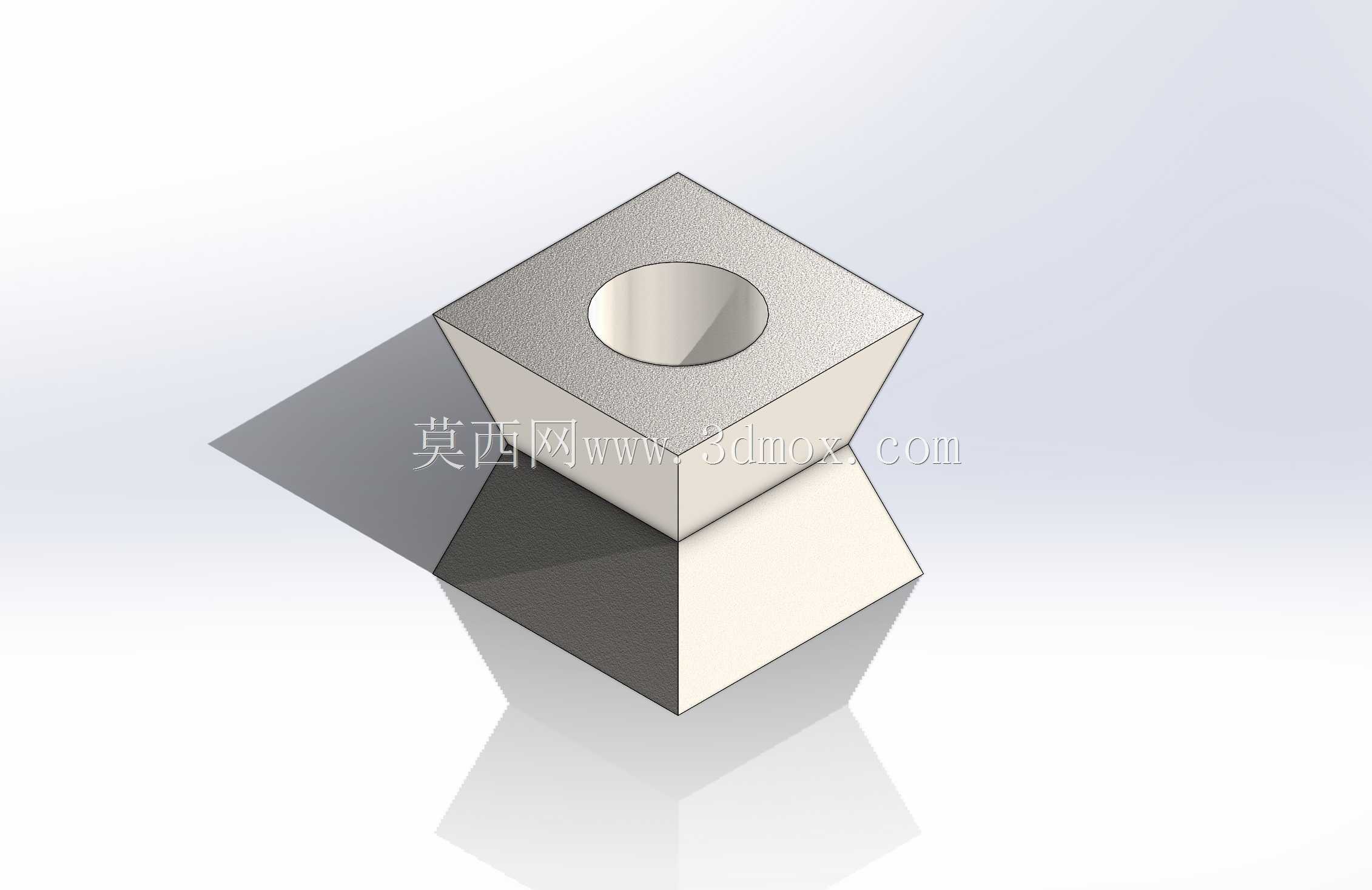

　　在普通车床的进给传动与刀架定位体系中，这类梯形结构块是承担导向定位、间隙补偿与载荷传递的核心小尺寸零件，多数安装在中拖板、小刀架的滑移配合面之间，也可作为尾座套筒锁紧机构的顶紧元件使用。从结构设计逻辑来看，该零件采用上下对称的梯形截面构型，斜面角度匹配车床导轨的燕尾槽标准倾角，能够在装配时通过斜面的楔紧作用自动补偿配合面长期运行产生的磨损间隙，避免滑移部件出现窜动、爬行问题，保障进给动作的直线度与重复定位精度。零件中心开设的同轴沉孔并非简单的减重设计，孔的下半段为光孔，用于穿过锁紧螺栓实现零件与滑移基座的刚性连接，上半段的沉台结构用于容纳螺栓头部，避免螺栓突出零件上表面干涉刀架或其他运动部件的行程，

　　沉孔的倒角设计也能在装配时引导螺栓顺利穿入，降低现场装配的对中难度。零件的上下梯形端面均做了平面度公差控制，表面粗糙度要求达到Ra1.6以下，确保与配合面的接触面积不低于85%，避免局部应力集中导致零件受压变形，斜面的角度公差控制在±2′以内，防止装配后出现楔紧卡滞或间隙过大的问题。从安装边界来看，该零件的整体外廓尺寸适配CA6140车床燕尾导轨的标准槽宽，安装时无需对原有导轨面做二次加工，可直接替换磨损超差的原有梯形块，装配后通过调整锁紧螺栓的预紧力矩，即可将滑移部件的配合间隙控制在0.01-0.03mm的合理区间，既保证运动灵活性，又能承受车削加工时的径向切削载荷，避免让刀现象影响工件加工精度。

　　这类梯形块的选材多采用45号钢经调质处理，表面硬度达到HB220-250，兼顾强度与耐磨性，长期运行后若出现斜面磨损，只需松开锁紧螺栓调整楔入量即可恢复配合精度，无需整体更换部件，能够大幅降低车床的日常维护成本。在实际建模过程中，需要重点关注梯形斜面的角度参数与沉孔的同轴度要求，建模时优先采用草图拉伸加切除的方式构建基础特征，再对棱边做0.5mm的倒角处理去除锐边，避免装配时划伤操作人员或配合零件表面，同时要保证零件的对称度公差，避免安装后出现偏载导致局部磨损加快。
