CA6140车床挂接装置枢轴结构设计

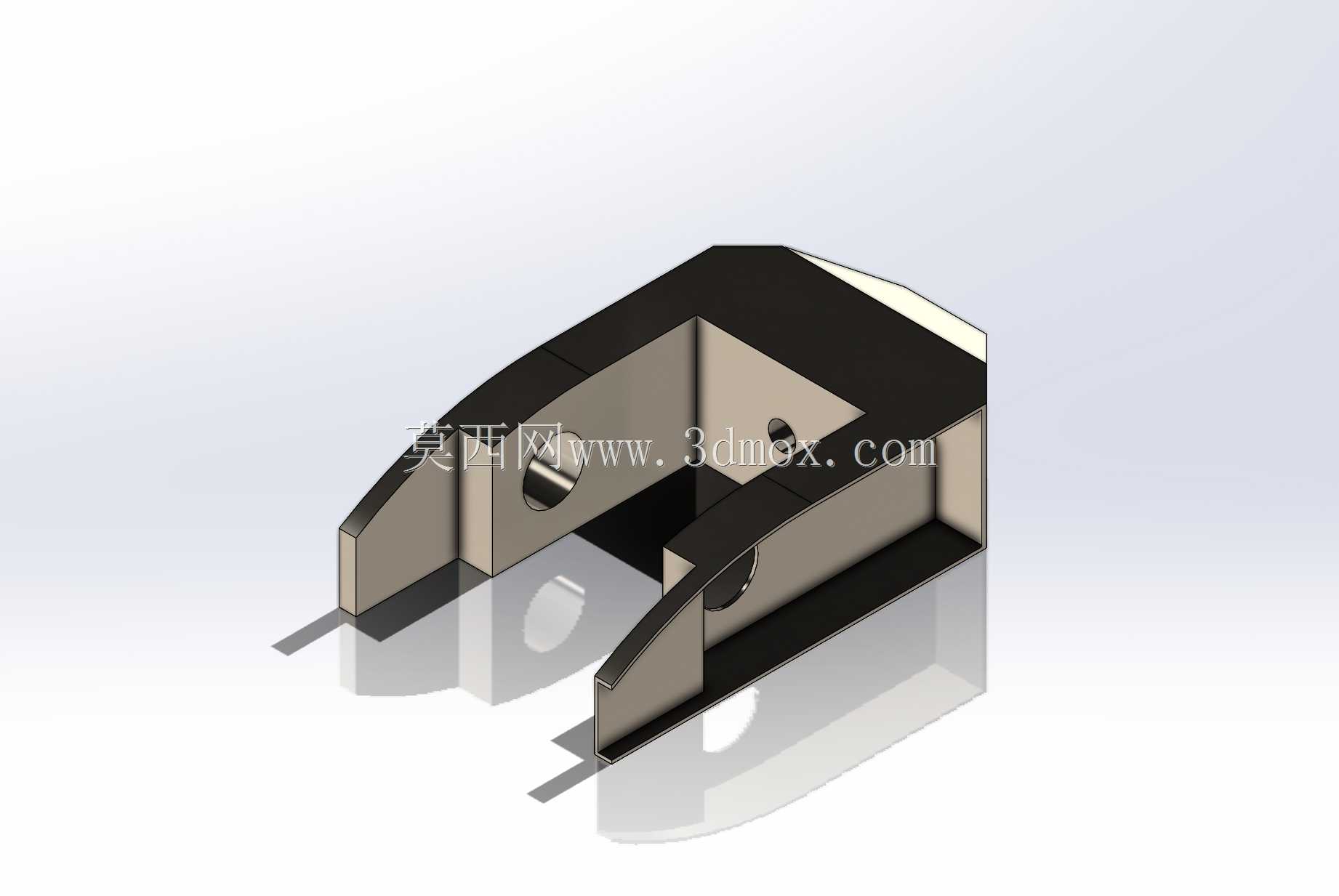

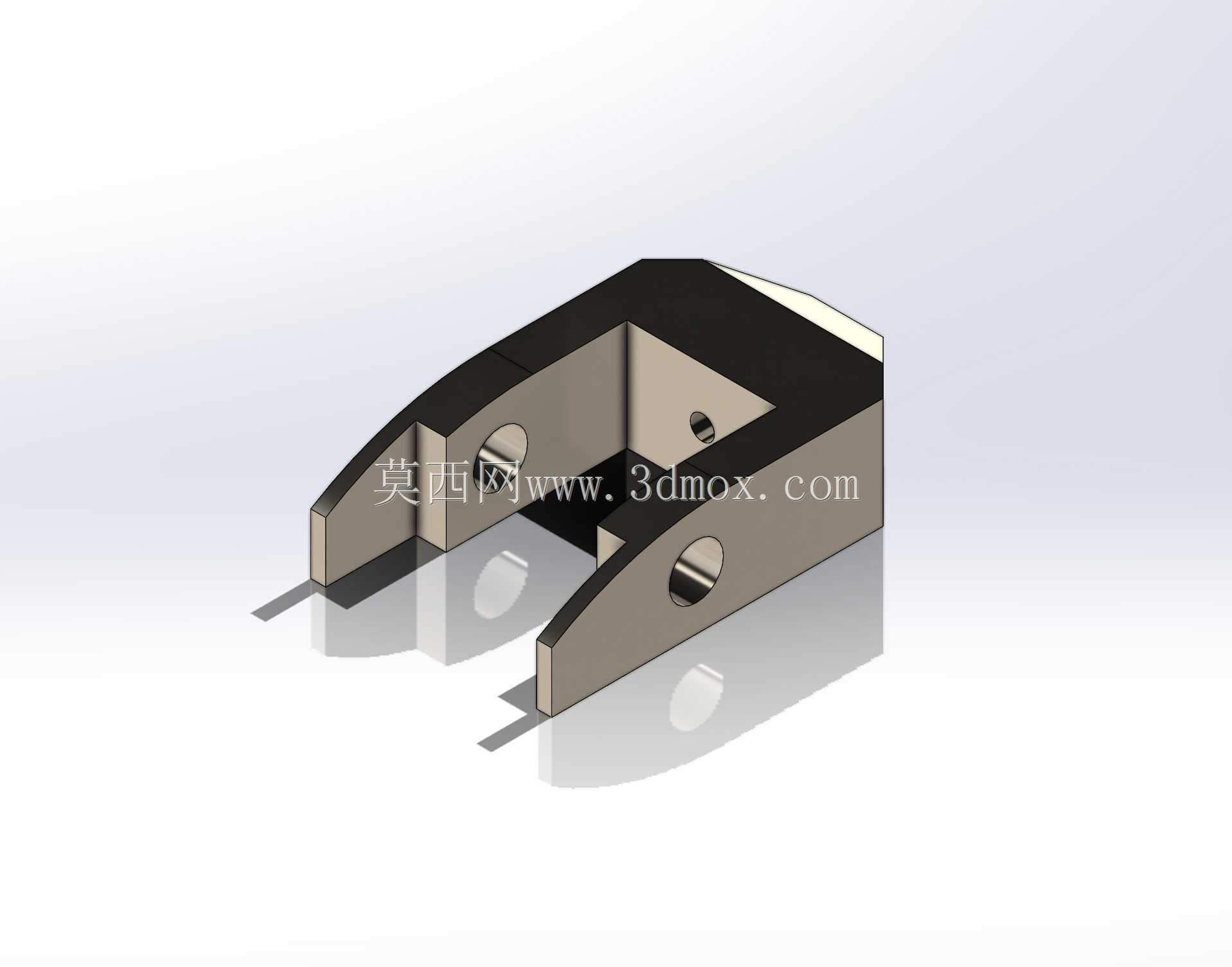

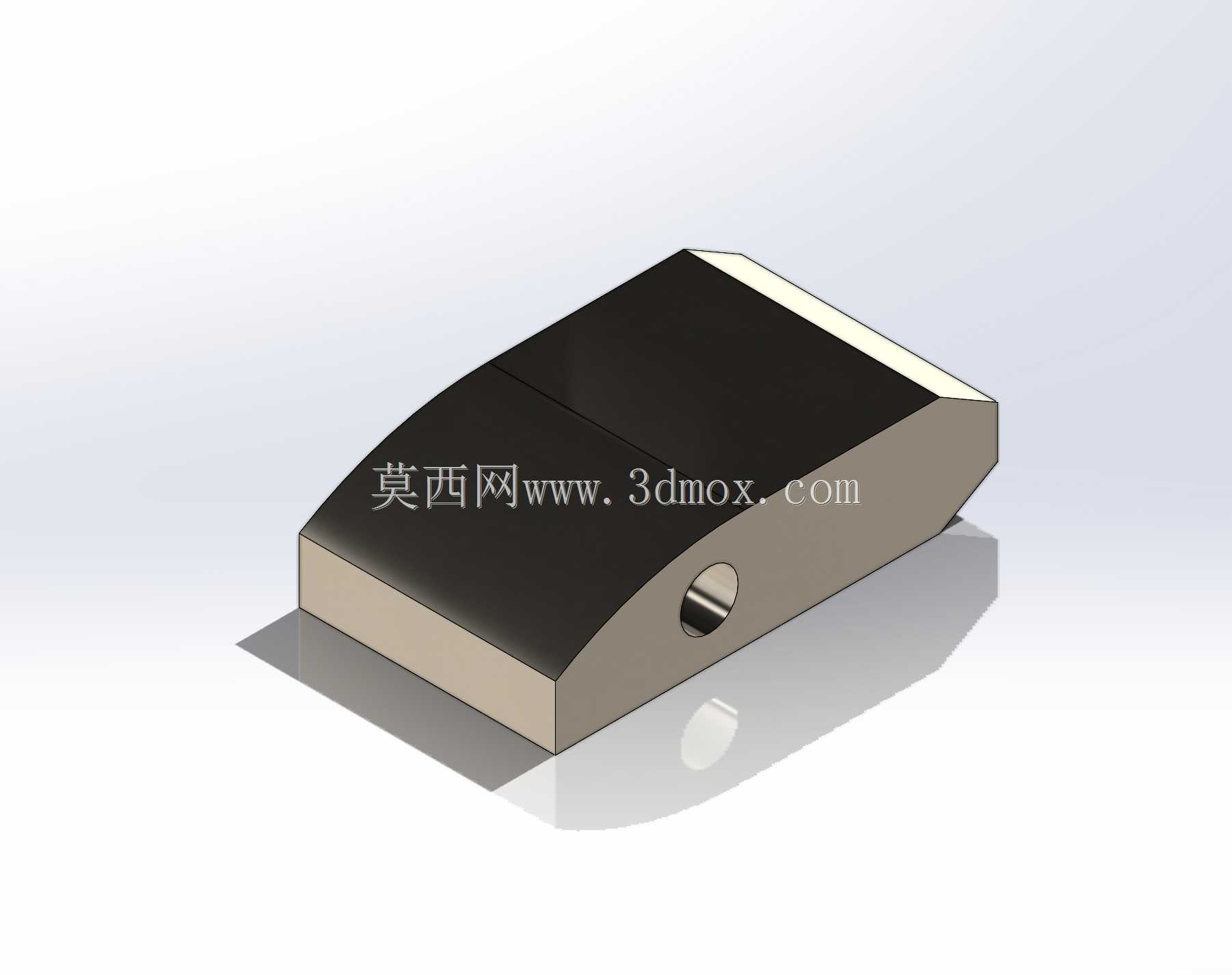

　　在普通车床的进给传动与挂轮系统中，挂接装置枢轴是承担传动件定位、扭矩传递与挂接切换功能的核心承载零件，其结构合理性直接影响车床挂轮组的啮合精度、传动平稳性与操作便捷性。这款枢轴零件针对CA6140系列卧式车床的挂接机构工况设计，整体采用楔块式主体搭配径向销轴孔的结构形式，主体上表面为贴合挂接拨块的斜楔定位面，加工时严格控制斜面角度与平面度，保证拨块推动时的滑动顺畅无卡滞，避免挂接到位后出现窜动脱开的问题。零件侧面的横向通孔为销轴安装位，孔位与主体基准面的形位公差控制在IT7级精度范围内，确保销轴穿入后与挂接摆臂的同轴度，减少传动过程中的偏磨损耗。从安装边界来看，该枢轴的主体厚度、

　　斜面长度与销轴孔中心距完全匹配CA6140车床挂轮箱的内部安装空间，装配时无需对原有箱体结构进行二次加工，可直接替换原有磨损枢轴，适配原厂挂接摆臂与拨叉组件的安装尺寸。设计过程中充分考虑车床日常加工时的受力特性，挂接状态下枢轴需承受挂轮传递的径向载荷与拨块的轴向推力，因此主体棱边均做了小尺寸倒角处理，既消除装配时的锐边划伤风险，也能减少应力集中，避免长期交变载荷下出现棱边崩裂的问题。零件底部为平面定位基准，装配时与挂轮箱内的定位座面完全贴合，保证安装后枢轴的位置度，防止挂轮啮合时出现中心距偏差导致的齿面异常磨损、传动噪音过大等问题。在实际应用场景中，该枢轴主要用于CA6140车床进给系统不同传动比的挂接切换，操作人员扳动挂接手柄时，

　　拨块沿枢轴斜面滑动，带动摆臂完成挂轮的啮合与脱开动作，枢轴的斜面轮廓精度直接决定挂接档位的定位准确性，若斜面磨损超差会出现挂档不到位、脱档、打齿等故障，因此设计时对斜面的表面粗糙度提出了明确要求，降低长期往复滑动的磨损速率。同时销轴孔内部做了铰削精加工，保证与销轴的配合间隙处于合理区间，既避免间隙过大导致的摆臂晃动，也防止间隙过小造成的装配卡滞、销轴拆卸困难等维护问题。整体结构没有冗余设计，所有型面均服务于挂接定位、载荷传递与装配适配的核心功能，完全贴合普通车床挂接机构的实际使用需求，可直接用于设备维修替换、车床教学模型拆解演示、机床传动结构设计参考等场景。
