CA6140车床径向发动机连杆结构设计

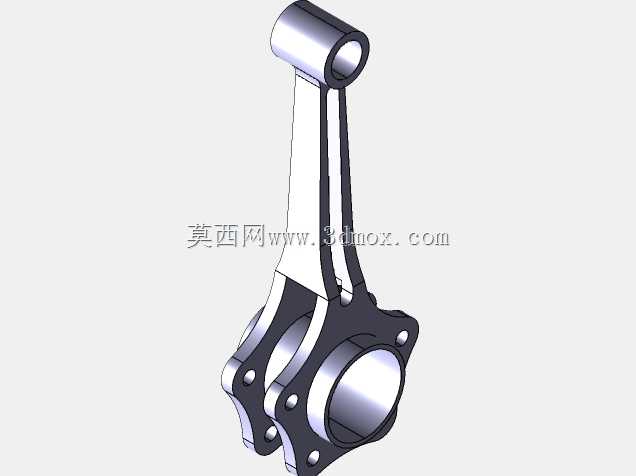

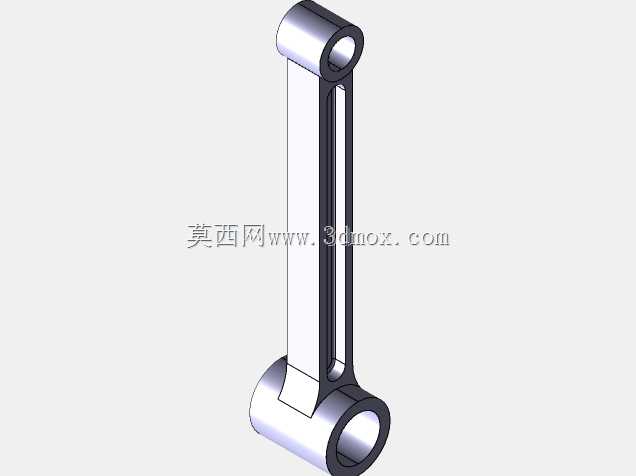

　　在机床动力配套的径向发动机结构体系中，连杆作为连接活塞与曲轴的核心传动构件，承担着将活塞往复直线运动转化为曲轴旋转扭矩的关键作用，其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。本次设计的连杆构件适配CA6140车床配套的径向发动机总成，整体采用长杆式对称结构，两端分别设置大小端环形安装位，大端用于匹配曲轴曲柄销的装配需求，小端通过活塞销与活塞组件形成铰接，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少往复运动过程中产生的惯性载荷，适配径向发动机紧凑的星型气缸布局。从安装边界来看，两端环形安装位的同轴度公差控制在0.02mm以内，杆身直线度公差不超过0.015mm/100mm，

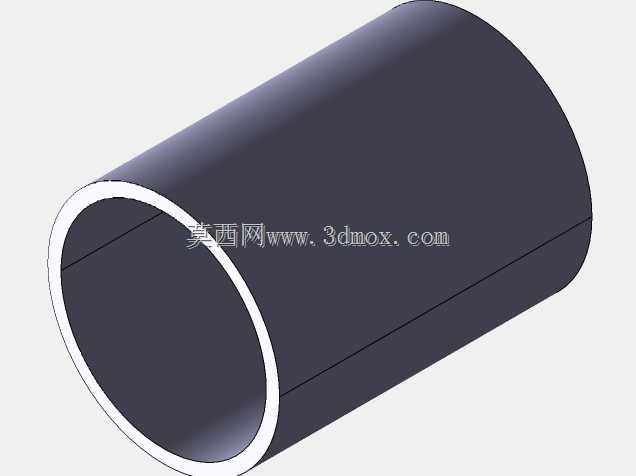

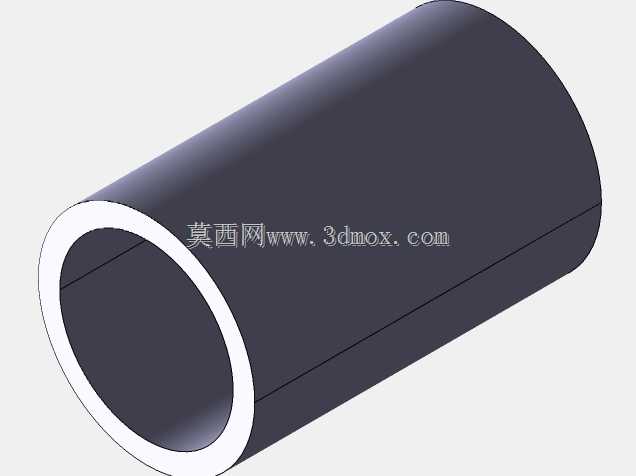

　　大端内孔预留轴瓦安装余量，小端内孔可压入铜套实现耐磨防护，装配时需保证大小端孔轴线平行度误差小于0.03mm，避免运行过程中出现偏磨、卡滞等故障。设计过程中优先考虑构件的受力特性，径向发动机运行时连杆承受周期性的交变冲击载荷，工字形杆身的截面参数经过受力仿真优化，腹板厚度与翼缘宽度的配比兼顾轻量化与结构强度，可承受最高12MPa的爆发压力冲击，同时杆身与大小端的过渡位置采用大圆角平滑衔接，避免应力集中导致的疲劳断裂问题。在实际应用场景中，该连杆构件可直接适配CA6140车床配套的小排量径向发动机动力单元，也可作为同规格星型发动机的通用传动备件，安装时需配合扭矩扳手按照对角分次拧紧的方式固定大端盖螺栓，保证轴瓦配合间隙处于0.

　　03-0.06mm的合理区间，小端与活塞销的配合间隙控制在0.01-0.02mm，确保运转过程中润滑油膜可稳定形成。从加工适配性来看，该结构可采用40Cr合金钢模锻成型后经调质处理，表面硬度达到HB220-250，大小端内孔经精镗、珩磨工序达到IT6级精度，完全满足径向发动机高转速、高载荷的运行要求，杆身表面无需额外做减重开孔，避免破坏整体应力分布，适配机床加工场景下动力单元长时间连续运转的使用需求。
