小型承压罐体类机械零件结构设计

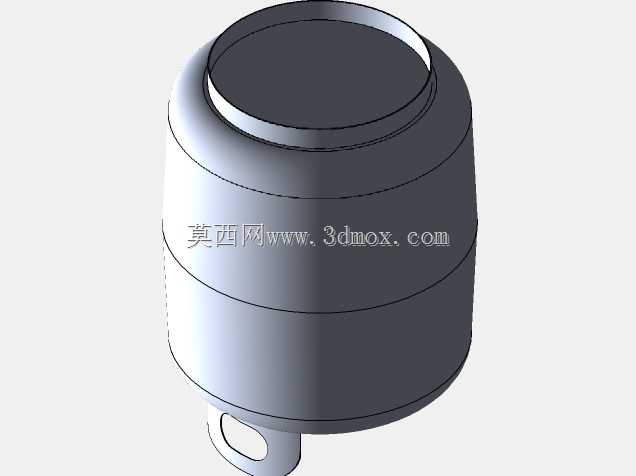

　　该零件属于小型承压类罐体构件，在流体输送、小型储料、液压系统支路中可作为缓冲储腔、中转容腔使用，适配低压工况下的介质暂存、压力缓冲需求，也可作为小型设备的集成安装基座，依托自身圆柱腔体结构整合周边管路、阀件的安装点位。设计阶段先以中心线为基准划定整体尺寸边界，主体最大外径435毫米，单侧轮廓取总尺寸的一半即217.5毫米做对称建模，底部预留390毫米直径的水平安装基准面，保证与安装基座贴合时的接触面积足够，避免运行过程中出现晃动偏移。腔体侧壁做了两段圆弧过渡处理，分别取92.5度与45度的切角做曲面衔接，过渡圆弧半径设置为90毫米，消除直角结构带来的应力集中问题，提升腔体承压时的结构强度，避免长期受压出现焊缝开裂或者壳体变形的问题。

　　顶部做了双层凸台结构，上层凸台直径292毫米，下层衔接凸台直径274毫米，凸台高度匹配标准法兰的安装尺寸，可直接对接同规格的管路法兰或者端盖，无需额外做转接结构。顶部凸台侧面做了55度的切角处理，搭配垂直20毫米、水平25毫米的定位基准线，加工时可直接以此为基准找正，降低装夹找正的时间成本。腔体整体采用空心结构设计，侧壁厚度均匀，在保证承压能力的前提下尽可能降低整体重量，减少材料消耗。侧壁预留的安装孔位做了挤出切割处理，孔位边缘做倒角过渡，方便管路接头插入安装，同时避免锐边划伤密封件导致泄漏。底部做了切脚处理，切角后的支撑结构可让罐体稳定放置在平面上，也可适配对应的安装支架做固定连接，无需额外焊接支撑脚。

　　建模过程中对所有曲面衔接处做了修剪处理，保证曲面之间G1连续，避免加工时出现刀路顿挫，影响表面加工质量。材质选用1060铝合金，该材质具备良好的导热性与耐腐蚀性，重量较轻，适合低压工况下的罐体类零件使用，建模完成后已对整体结构做质量校验，确认壁厚均匀、无干涉、无多余实体残留，可直接导入加工模块生成刀路，适配数控车床、加工中心的加工流程，也可作为铸造模具的设计原型，通过铸造成型后再做精加工处理。
