CSWA技能考核用机械组合零件结构

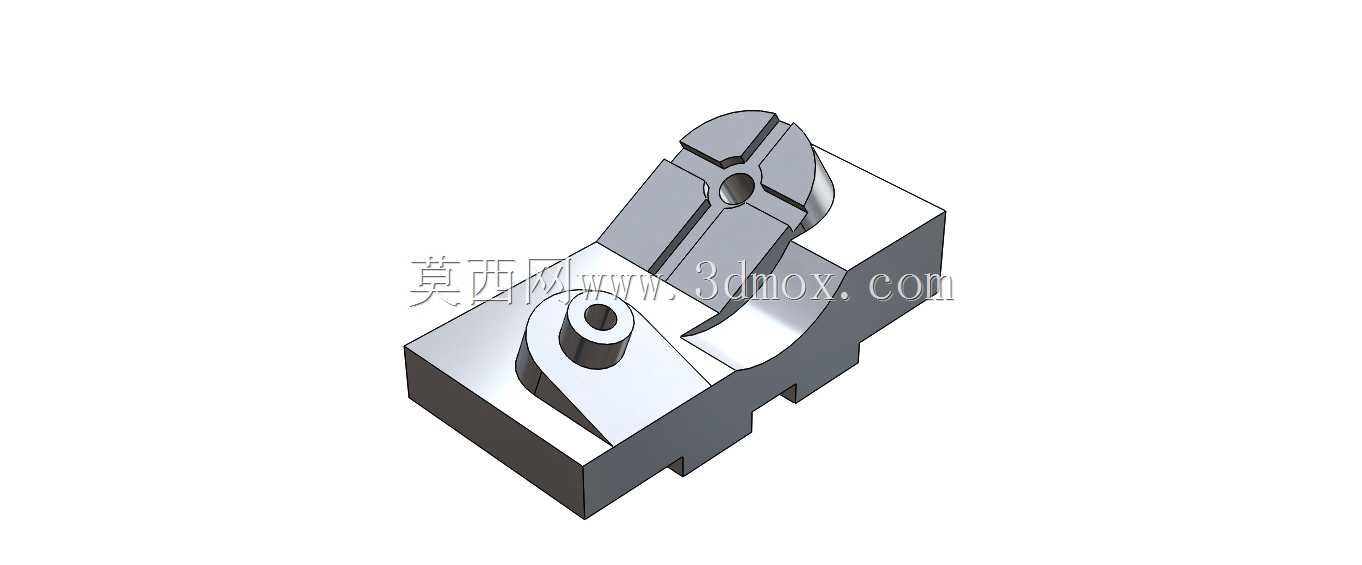

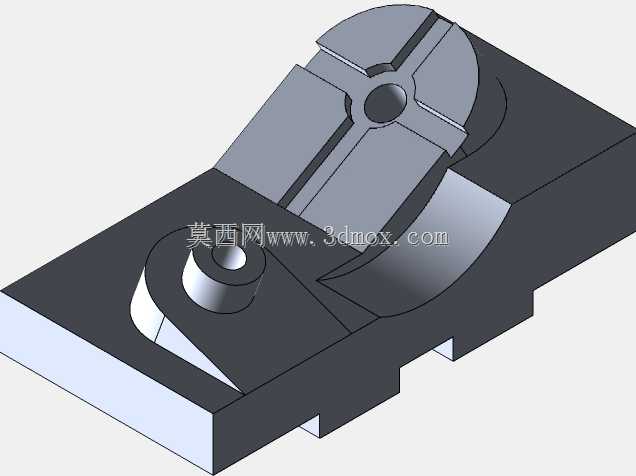

　　这套组合式机械构件，主要面向机械设计技能实操考核场景设计，整体采用方块式基座叠加异形功能凸台的结构布局，基座底部设置两处对称的定位卡槽，可直接卡入工装台的T型槽完成快速装夹，无需额外设计压板固定结构，适配常规机加工实训台、技能考核工位的安装边界，基座整体长宽尺寸控制在120mm以内，高度不超过80mm，不会占用过多工位操作空间，也方便考核过程中快速完成零件的装夹与拆卸。构件上的两处异形凸台分别承担不同的功能定位，带通孔的斜置凸台可作为销轴铰接位，凸台端面的沉孔结构可容纳标准螺栓的头部，装配后螺栓端面不会超出凸台表面，避免运动过程中出现干涉；另一侧的开槽凸台设置了同轴的销孔，可配合圆柱销完成铰接件的角度限位，槽口的宽度经过公差匹配，

　　可适配厚度10mm以内的片状铰接零件，销孔与凸台端面的垂直度控制在0.02mm以内，能满足铰接转动时的同轴度要求，不会出现转动卡滞的问题。设计过程中优先考虑了建模考核的技能点覆盖，基座部分融合了拉伸、切除、倒角等基础建模操作，异形凸台部分需要用到放样、基准面偏移、异形孔向导等进阶操作，同时所有的棱边都设置了0.5mm的工艺倒角，既避免加工后出现锐边划伤操作人员，也能在建模过程中考察倒角特征的合理应用。从实际加工角度看，零件所有特征都采用规则的平面与圆柱面组合，没有复杂的曲面结构，可直接通过三轴铣床完成全部加工工序，不需要特殊的工装夹具，也适配常规的数控加工实训场景；零件的壁厚最小处控制在5mm以上，

　　加工过程中不会因为切削力导致零件变形，也能满足考核过程中反复装夹、拆卸的强度要求，不会因为多次操作出现结构损坏。从装配适配性来看，所有孔位的尺寸都匹配常用的标准紧固件规格，不需要定制特殊的连接件，完成加工后可直接与标准螺栓、圆柱销配合组装成简单的铰接机构，可用于后续的装配技能考核环节，也能作为基础构件用于简单机械机构的原理演示。
