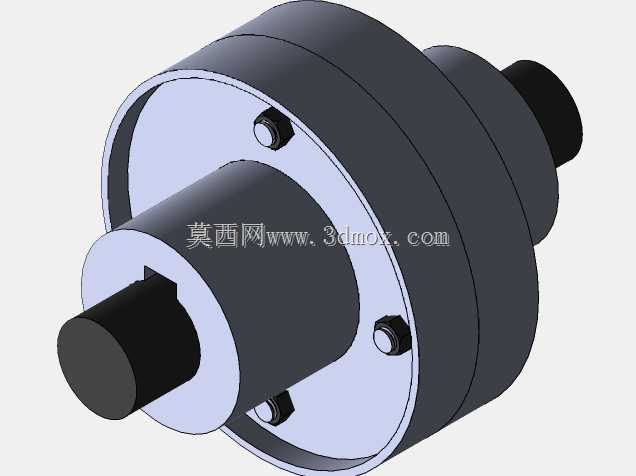

带平键连接的法兰联轴器装配结构

　　在常规机床主轴传动、中小型泵组动力传输、输送线辊筒驱动这类对两轴同轴度要求较高的传动场景中，刚性法兰联轴器是应用频次极高的轴系联接部件，本次呈现的带平键嵌入结构的法兰联轴器装配，完全围绕这类中低转速、大扭矩传递的实际工况完成结构设计。整套装配结构分为左右两个对称布置的法兰盘体，分别通过轴孔与两侧待联接的传动轴配合，轴孔内开设标准平键槽，通过嵌入平键实现法兰盘与轴的周向固定，避免扭矩传递过程中轴与法兰盘出现相对转动，相比无键的过盈配合联接，平键结构的装拆难度更低，后期维护更换时无需大型压装设备，适配车间常规运维条件。两个法兰盘的对接端面加工有定位止口，装配时止口相互嵌合，可快速保证两轴的同轴度，降低现场安装时的找正难度，

　　止口配合面选用小间隙过渡配合，既保证定位精度，又不会因为加工公差累积导致装配卡滞。法兰盘沿圆周方向均匀布置三组螺栓联接孔，通过铰制孔螺栓完成两个法兰盘的刚性锁紧，螺栓孔的位置度公差严格控制在0.02mm以内，保证锁紧后两个法兰盘端面完全贴合，不会出现偏载导致的传动抖动。从安装边界来看，整套联轴器的径向最大尺寸为法兰盘外圆直径，轴向尺寸包含两侧轴伸长度与法兰盘本体厚度，选型时需要预留足够的径向安装空间，同时要保证两侧轴的插入深度符合设计要求，避免轴伸顶死导致法兰盘端面无法贴合。设计过程中特意将平键的位置设置在轴的正上方方位，方便装配时对准键槽，螺栓的布置避开键槽的径向投影位置，避免螺栓锁紧时的压紧力直接作用在键槽位置导致应力集中。

　　这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此安装时需要严格控制两轴的径向偏移与角向偏移，通常应用在传动系统刚性好、工作过程中轴系变形量小的场合，相比弹性联轴器，它的扭矩传递效率更高，没有弹性元件老化失效的问题，长期运行的维护成本更低，适合转速不超过3000rpm、载荷平稳无强冲击的传动场景。整套装配的所有配合面都做了公差匹配，轴孔与轴的配合选用H7/k6过渡配合，止口配合选用H7/js6，螺栓与铰制孔的配合选用H7/m6，所有公差等级都适配常规机加工的工艺能力，不需要超高精度的加工设备即可完成生产，兼顾了使用性能与加工经济性。
