割草机锯齿刀片驱动电机总成

　　这套锯齿刀片驱动电机总成主要面向小型园林养护设备、便携式割草装置以及教学演示中的旋转切割机构，核心作用是把电机输出的旋转扭矩直接传递给前端锯齿刀盘，使刀盘在高速回转过程中完成草茎、细枝或软质植被的连续切断。结构上没有采用复杂的多级减速箱体，而是让刀盘靠近电机轴端布置，这种方式适合负载较轻、转速要求较高、整机空间又比较紧凑的手持或小型移动式设备。

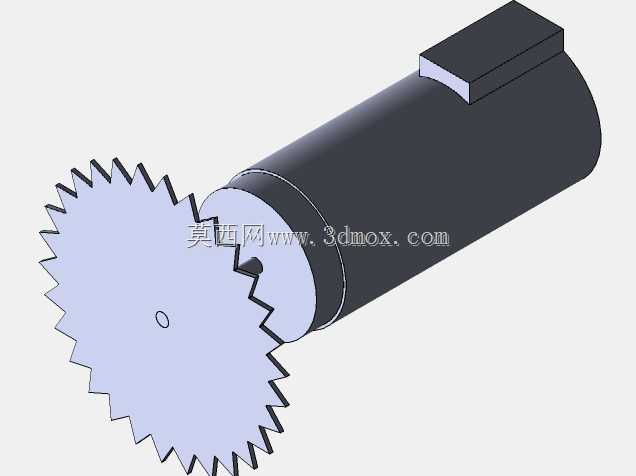

　　从三维结构看，电机主体采用圆柱筒体外形，筒体上部带有近似矩形的接线或安装凸台，该凸台既可以作为电气接口区域，也能在整机布置时提供定位参照。前端伸出的轴段与锯齿刀盘连接，刀盘中心设置轴孔和小定位孔，用于保证回转件与电机轴线的同轴关系；盘缘采用连续锯齿轮廓，齿形沿圆周均匀分布，能够在旋转时形成多个切削刃口。与普通整片光刃相比，锯齿外缘在切断纤维状材料时切入更干脆，单次啮合所需的轴向和径向阻力也相对较小。

　　设计这类总成时，首先要处理的是刀盘与电机轴的配合边界。刀盘不能只依靠视觉对位装配，中心孔需要与输出轴形成明确的配合关系，附加小孔或键位可承担周向止转作用，避免刀盘在冲击负载下相对轴芯打滑。其次，刀盘直径与电机筒径之间要保留合理比例：刀盘过大虽然增加切割幅宽，但会提高转动惯量和边缘线速度，对电机启动扭矩、轴承受力以及防护罩空间都提出更高要求；刀盘过小则切割覆盖范围不足，设备往复作业次数增加。模型中刀盘明显大于电机外径，说明其偏向轻载、高速、宽幅切割的使用思路。

　　安装边界方面，圆柱筒体适合放入管状机架、夹持座或半包围护壳内，上部凸台可限制电机绕轴线转动，也便于线缆从固定方向引出。前端刀盘周围在真实产品中必须配置防护罩，护罩内径要覆盖锯齿最大回转圆，并在草屑排出方向留出开口。若用于手持割草机，还需在刀盘后方设置挡草板，使切断后的物料沿切线方向偏离操作者；若用于台式或小车式切割试验装置，则可利用筒体侧面设置抱箍，将电机固定在工作台支架上，再通过联轴器或紧定螺钉锁紧刀盘。

　　从受力角度看，锯齿刀盘在接触不均匀植被时会产生周期性冲击，虽然单根草茎负载不大，但多齿连续切入仍会给轴端带来径向脉动。因此结构建模时不能只关注外观，筒体前端盖、轴伸长度、刀盘厚度以及齿根圆角都应体现可加工和可装配逻辑。齿根处若完全尖角处理，实际冲压或激光切割后容易形成应力集中，长期受冲击可能产生微裂纹；刀盘过薄会在侧向碰触石块或硬枝时变形，过厚又会增加电机惯量负担。

　　在整机应用中，该总成还需要与电池、开关、手柄、护罩和进给支撑件配合。电机筒体承担动力源角色，刀盘承担执行元件角色，二者之间的连接区决定维护便利性。实际设计时通常希望刀盘可拆换，以便在齿形磨损后快速更换，而电机本体保持重复使用。三维模型把筒体、凸台、轴端、刀盘和锯齿轮廓完整表达出来，能够用于干涉检查、护罩曲率确认、装配关系演示以及切割机构原理验证，也适合作为小型园林机械动力末端布局的参考结构。
