CA6140车床端盖式异形安装连接板

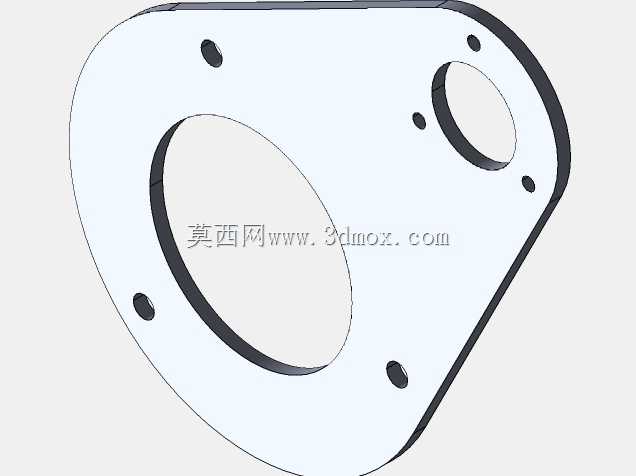

　　在普通卧式车床的进给箱、挂轮架侧盖以及主轴箱端部防护改造场景里，这类异形轮廓安装板承担着轴端遮挡、轴承座定位和外部附件挂载的多重作用。板件整体采用薄钢板铣削成型，轮廓没有走常规矩形路线，一侧为大半径圆弧收边，另一侧顺着箱体内腔的轴系排布做斜向直边过渡，所有外边缘都做了均匀倒角，既避免装配时刮伤操作工人，也让板件和箱体侧壁的贴合间隙控制在很小范围内。板面上开设的两个大直径同轴通孔是核心功能位，大孔对应主轴或者传动轴的穿出位置，孔壁预留了足够的壁厚，在轴系运转时不会和旋转件发生干涉，稍小的孔则用于穿过挂轮轴或者润滑管路，两个孔的相对位置完全匹配CA6140车床原有箱体内齿轮轴的中心距，替换原厂端盖时不需要额外改动箱体上的安装基面。

　　围绕两个大孔分布的六个小直径沉孔是紧固安装位，孔位沿着板件轮廓的受力区域排布，靠近圆弧边的孔位承担大部分轴向锁紧力，斜边上的孔位则用来限制板件的周向转动，沉孔深度刚好容纳内六角螺钉的头部，锁紧后螺钉端面不会高出板件外表面，后续在外侧安装防护罩或者走线支架时不会出现凸起干涉。做结构设计时首先要锁定的就是安装边界：板件的整体厚度要和原厂密封垫片的压缩量匹配，过厚会导致轴端挡圈和齿轮端面发生摩擦，过薄则会让箱体结合面出现漏油间隙；外轮廓的圆弧半径不能超出箱体侧壁的凸台范围，斜向直边要避开床身侧面的手柄操作空间，工人在切换进给档位时手部不会碰到板件边缘。建模过程中先以两个大孔的中心作为定位基准，把箱体侧方的轴系坐标导入草图，

　　再反向勾勒外轮廓，所有安装孔的位置都从原有箱体的螺纹孔坐标投影得到，不需要二次配钻。这类板件在实际车间使用中除了做端盖，也常被改造为小型编码器、行程开关的挂载基板，板面上剩余的平整区域可以额外加工螺纹孔来固定接近开关，用来检测主轴转速或者进给位置，异形的轮廓反而避开了箱体外露的油嘴和调节螺钉，不用在安装时额外切割避让。受力层面板件主要承受螺钉的预紧力和轴系轻微的振动载荷，没有大的冲击负载，所以选用普通Q235钢板即可满足刚性需求，大孔周边的环形区域做了局部加厚过渡，避免拧紧螺钉时板件发生翘曲，让密封垫片能够均匀受压，长期运行也不会出现渗油情况。装配时先把两个大孔对准轴端套入，再依次对角拧紧各个安装孔的螺钉，全程不需要专用工装，维修拆卸时也不用挪动箱体内的齿轮轴，大幅降低车床日常维护的拆装时长。
