CA6140车床主轴传动辐条式盘轮

　　该盘轮为CA6140普通卧式车床主轴传动系统配套的辐条式轮盘构件，在整机传动链路中承担动力传递、回转惯量匹配与传动端防护的多重作用，适配车床主轴箱到主轴端的带传动或端盘连接工况，是普通车床主传动系统里兼顾结构强度与轻量化需求的典型回转类零件。

　　从实际车间应用场景来看，这类盘轮多安装在CA6140车床主轴输入端或者主轴法兰端，工作时随主轴做连续回转运动：当作为带轮辐盘使用时，外缘的环形轮缘可配合传动带完成电机到主轴的扭矩传递，辐条之间的镂空结构既可以减少轮盘整体自重，降低主轴空载转动的额外惯量负载，也能在高速回转时让空气从辐条间隙流通，带走传动带摩擦产生的部分热量，避免轮缘局部积热导致传动带老化加速；当作为主轴端的防护挡盘使用时，盘体可以遮挡主轴旋转时甩出的切削液与细碎切屑，防止切屑飞溅进入主轴轴承间隙，同时辐条的镂空设计不会遮挡操作人员观察主轴装夹工件的视线，日常拆装卡盘、清理主轴锥孔时无需完全拆卸整个盘体，维护操作空间充足。

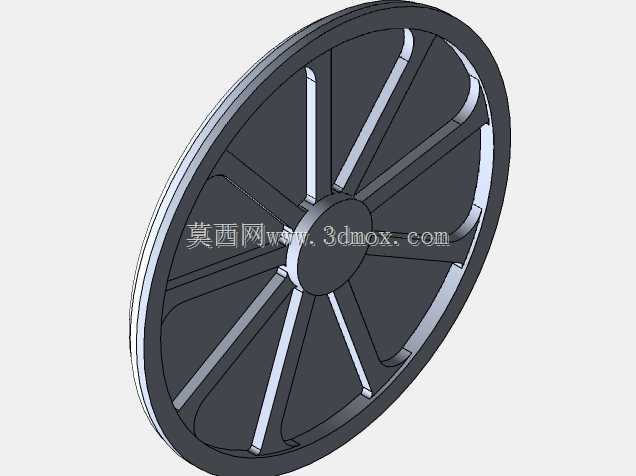

　　结构设计上，该盘轮采用中心轮毂加十根径向辐条加外缘整圈轮缘的布局：中心位置的实心轮毂预留主轴安装通孔，轮毂端面可加工键槽与锁紧螺纹孔，和车床主轴轴颈形成周向定位与轴向锁紧配合，保证轮盘和主轴回转同轴度，避免高速转动时出现偏心振动；十根辐条沿轮毂圆周均匀分布，每根辐条采用等宽矩形截面，从轮毂外壁平滑过渡到轮缘内壁，辐条和轮毂、轮缘的交接位置均做圆角过渡处理，避免回转过程中应力集中在交接尖角处，长期承受交变扭矩时出现辐条根部开裂的问题；外缘轮缘为等厚度环形实体结构，轮缘的内外侧端面预留加工余量，装配时可根据实际传动需求在外缘车削带槽或者安装连接法兰，轮缘的轴向宽度和CA6140车床主轴箱的安装间隙完全匹配，盘体装入后两侧和箱体壁面保留足够安全间隙，回转时不会和周边固定零部件发生刮擦。

　　建模过程遵循车床回转零件的实际加工逻辑：先在前视基准面绘制盘轮的整体外圆轮廓草图，定位中心轮毂的内孔、外圆尺寸，再以中心为阵列基准绘制单根辐条的截面轮廓，通过圆周阵列得到全部均匀分布的辐条线条，之后绘制外缘轮缘的内外环轮廓，将整个端面的封闭轮廓做拉伸凸台得到盘体基础实体；基础实体生成后，对辐条两侧的非配合面做拔模处理，方便该零件如果采用铸造成型时可以顺利起模，再对辐条和轮毂、轮缘的交接位置添加圆角特征，消除建模过程中的尖锐棱边；最后针对盘体背面的安装贴合面，使用拉伸切除特征加工出和主轴法兰配合的止口凹槽，保证盘体贴靠主轴端面时可以自动定心，不需要反复找正同轴度。

　　安装边界方面，该盘轮的中心轮毂内孔尺寸和CA6140车床主轴的安装轴径适配，盘体的总轴向厚度控制在主轴箱预留的安装空间范围内，轮缘的最大外圆直径小于主轴箱内壁的回转安全距离，盘体安装完成后，所有辐条的回转轨迹不会和箱体内的润滑管路、变速齿轮发生运动干涉；盘体的端面预留的锁紧孔位置和主轴法兰的螺纹孔一一对应，使用标准内六角螺栓即可完成轴向固定，装配后盘体的端面圆跳动可以控制在车床主轴回转精度允许的范围内，不会因为盘体自身的形位误差额外增加主轴的振动负载。

　　从工况适配性来看，这种辐条式盘轮相比实心圆盘，整体重量降低近百分之四十，主轴启动和变速时需要克服的转动惯量更小，车床主轴换挡、启停的响应速度更快，同时辐条之间的镂空空间可以作为日常检查主轴轴承润滑状态的观察窗口，操作人员不用拆解整个传动端就能直观看到内部的润滑情况，非常适合普通卧式车床长时间连续车削加工的使用需求。
