CA6140车床带座滚轮式限位定位组件

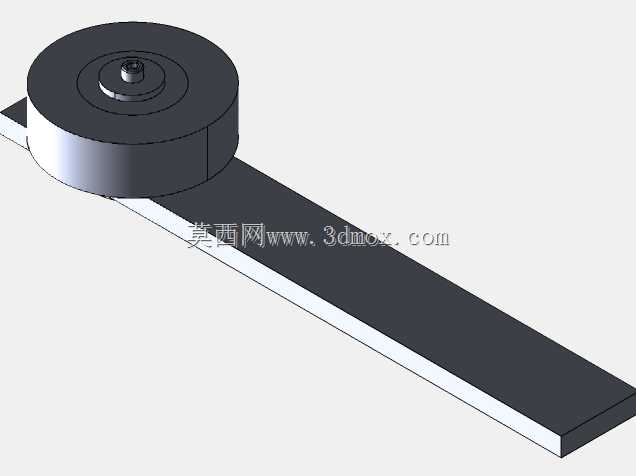

　　在普通卧式车床的日常加工场景里，这类带长安装板的滚轮组件常被用作行程限位、工件托架导向或是刀架移动的辅助定位部件，适配CA6140这类通用卧式车床的改造与常规维护需求。从结构上看，组件核心为一体式滚轮结构，滚轮主体采用圆柱回转体设计，中心设置同轴安装轴，轴端做了限位凸台结构，避免滚轮工作时从安装座脱出，滚轮与安装板之间预留了合理的转动间隙，保证滚轮可绕中心轴顺畅回转，不会出现卡滞、偏磨的问题。下方的长条形安装板是整个组件的安装基准，板件采用等截面矩形结构，厚度均匀，平面度控制在普通机床附件的常规公差范围内，安装板上可根据实际安装需求加工沉头孔或是螺纹孔，用来将整个组件固定在车床床身、拖板或是专用工装的对应安装面上，

　　安装板的长度方向预留了足够的调节余量，现场安装时可根据实际的行程限位位置调整组件的固定点位，不需要额外加工转接板就能适配多数安装场景。设计这类组件的时候，首先要考虑的是车床工作环境的切削液、铁屑冲刷问题，滚轮的端面与安装板的衔接处做了小间隙避让，避免铁屑卡入转动副造成滚轮抱死，滚轮的外圆面做了光滑处理，没有尖锐棱角，和被接触的部件接触时为线接触形式，摩擦阻力小，不会刮伤被接触的机床部件表面。从安装边界来看，滚轮的外径决定了组件的最大回转轮廓，安装时需要保证滚轮外圆与被限位部件的接触面平行，避免滚轮承受偏载，长安装板的宽度方向尺寸小于滚轮直径，安装时不会和周边的床身导轨、拖板筋条产生干涉，中心轴的轴向尺寸控制在合理范围，

　　轴端突出滚轮端面的距离很小，不会在滚轮转动时勾挂切屑或是管线。实际应用中，这类组件除了用作车床拖板的硬限位，还可以安装在车床的送料架位置，作为棒料送进时的导向支撑滚轮，长棒料从主轴孔穿出后，搭在滚轮上可以减少棒料高速旋转时的甩动，降低加工时的振动，提升长轴类零件的加工精度；也可以安装在车床的尾座附近，作为尾座移动的辅助支撑，减少尾座套筒伸出较长时的下沉量，保证深孔加工、长轴顶持时的同轴度。设计过程中没有采用复杂的拆卸结构，滚轮与中心轴的配合选用间隙配合，长期使用出现磨损后，可以直接更换滚轮或是中心轴，不需要整体更换整个组件，降低设备维护的成本。安装板的底面为完整平面，和机床安装面贴合时接触面积充足，固定后不会因为机床的振动出现松动，滚轮的转动阻力经过合理匹配，既不会因为间隙过大出现晃动，也不会因为配合过紧导致转动不灵活，在车床常用的切削液喷淋环境下，组件的转动副也能保持长期稳定工作，不需要频繁加注润滑脂，适配普通机加工车间的粗放维护条件。
