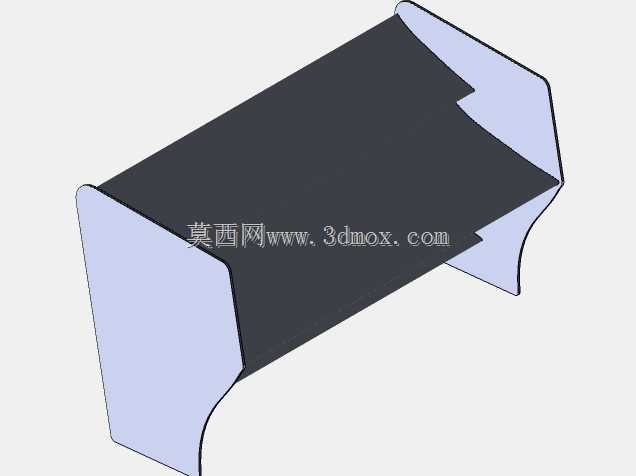

NACA64210翼型平直后翼气动结构件

　　该结构件对应小型固定翼飞行器尾部升力面的三维实体表达，翼面采用FX74-CL5-140-NACA64-210翼型沿展向平直拉伸成型，两端设置垂直于翼展方向的端板，整体为无扭转、无上反的矩形翼布局。从实际装机场景看，这类后翼多用于低速固定翼无人机、轻型验证机或航试验平台的尾部水平安定面，承担飞行过程中的纵向姿态稳定任务：机翼前方主翼产生升力时，机身会绕气动焦点出现俯仰扰动，后翼通过自身翼型在不同迎角下产生的向上升力或向下配平力，形成绕重心的恢复力矩，抑制飞行器抬头、低头的发散趋势，保证巡航阶段姿态平稳；在操纵面联动场景下，该翼面也可作为水平安定面基体，后续在后缘铰接升降舵，通过舵面偏转改变翼面弯度，调整尾部升力大小，实现飞行器俯仰操纵。

　　结构外形上，翼身主体为等弦长矩形翼，弦向翼型严格遵循NACA64-210的坐标轮廓：翼型最大厚度位于弦长40%位置，相对厚度21%，属于中等偏厚的层流翼型，前缘半径适中，翼型上表面在60%弦长位置保持顺压梯度，能延缓附面层转捩，降低低速巡航时的摩擦阻力；21%的相对厚度也为翼内布置翼梁、舵机连杆、走线槽预留了充足内部空间，不需要为了容纳结构件额外加厚翼面破坏气动外形。两端的端板略高于翼面最大厚度，沿翼型轮廓完整裁切，一方面阻挡翼面下表面高压气流绕翼尖向上表面泄漏，削弱翼尖涡流强度，降低诱导阻力，另一方面在展向形成刚性支撑边界，提升薄蒙皮翼面的抗扭刚度，减少飞行中翼面气动弹性变形。

　　建模过程中，翼型坐标点先按弦长归一化导入草图环境，通过样条曲线光顺连接上下翼面点位，保证曲率连续无拐点，避免局部曲面突变导致气流分离；翼型草图沿翼展方向双向拉伸至设计展长后，在两端基准面绘制端板轮廓，端板内边缘与翼型端面完全贴合，外边缘做小半径圆角过渡，减少端板与翼面交接处的应力集中。翼面主体与端板采用合并实体处理，交接位置无间隙，后续工程出图时可直接导出翼面外形面用于蒙皮下料，端板单独拆分后可采用层板切割或3D打印成型，贴合面预留0.2mm胶接间隙。

　　安装边界方面，翼身根部为平直对接面，可直接贴合机身尾部侧壁或尾撑杆安装面，沿弦向20%、70%厚度位置预留两组安装孔位，分别对应主翼梁接头与辅助撑杆连接点，主接头传递翼面大部分弯矩与剪力，辅助接头限制翼面绕展向轴的转动；安装时翼面弦线与机身纵轴的安装角可根据整机重心配平结果在-2°到+1°之间调整，建模时将安装孔特征设置为可参数化驱动，修改孔位间距即可适配不同宽度的尾撑机身。翼面上下表面最大厚度差为弦长的21%，端板超出翼面上下表面的高度控制在弦长8%以内，不会过度增加尾部阻力与结构重量；翼展方向两端端板外侧无突出连接件，整机收纳时可将翼面沿根部接头整体抽出，端板不会与机身尾翼卡扣发生干涉。

　　从气动设计思路看，选用该翼型作为后翼而非主翼，核心是利用NACA64-210在小迎角范围内升力系数线性度好、俯仰力矩特性平稳的特点，后翼工作迎角通常在-5°到+5°之间，该区间内翼型阻力随升力变化平缓，配平阻力增量小；较厚的翼型也让后翼在低速大迎角工况下失速迎角更大，当飞行器做拉起机动、后翼迎角短暂增大时，不会提前失速导致操纵失效。结构设计上没有设置后缘舵面特征，预留了完整的翼型后缘实体，后续改装时可直接沿后缘切除20%弦长部分作为舵面转轴安装位，不用重新修整翼面主体曲面；翼面内部为中空建模时可在翼型20%、60%弦长位置生成加强肋草图，肋板厚度按翼展长度1%设置，既保证翼面抗弯刚度，也控制整体结构重量。
