CA6140车床滚轮支撑输送组件结构

　　这套滚轮支撑组件主要面向普通卧式车床的长料加工、工位间工件转运以及工装平台滑移支撑场景，在CA6140这类常规卧式车床的配套改造里，常用来承托超出主轴装夹长度的棒料，也可以作为机床周边辅助工位的滑动承载单元，解决长轴类工件加工时悬臂下垂、送料阻力大的问题。

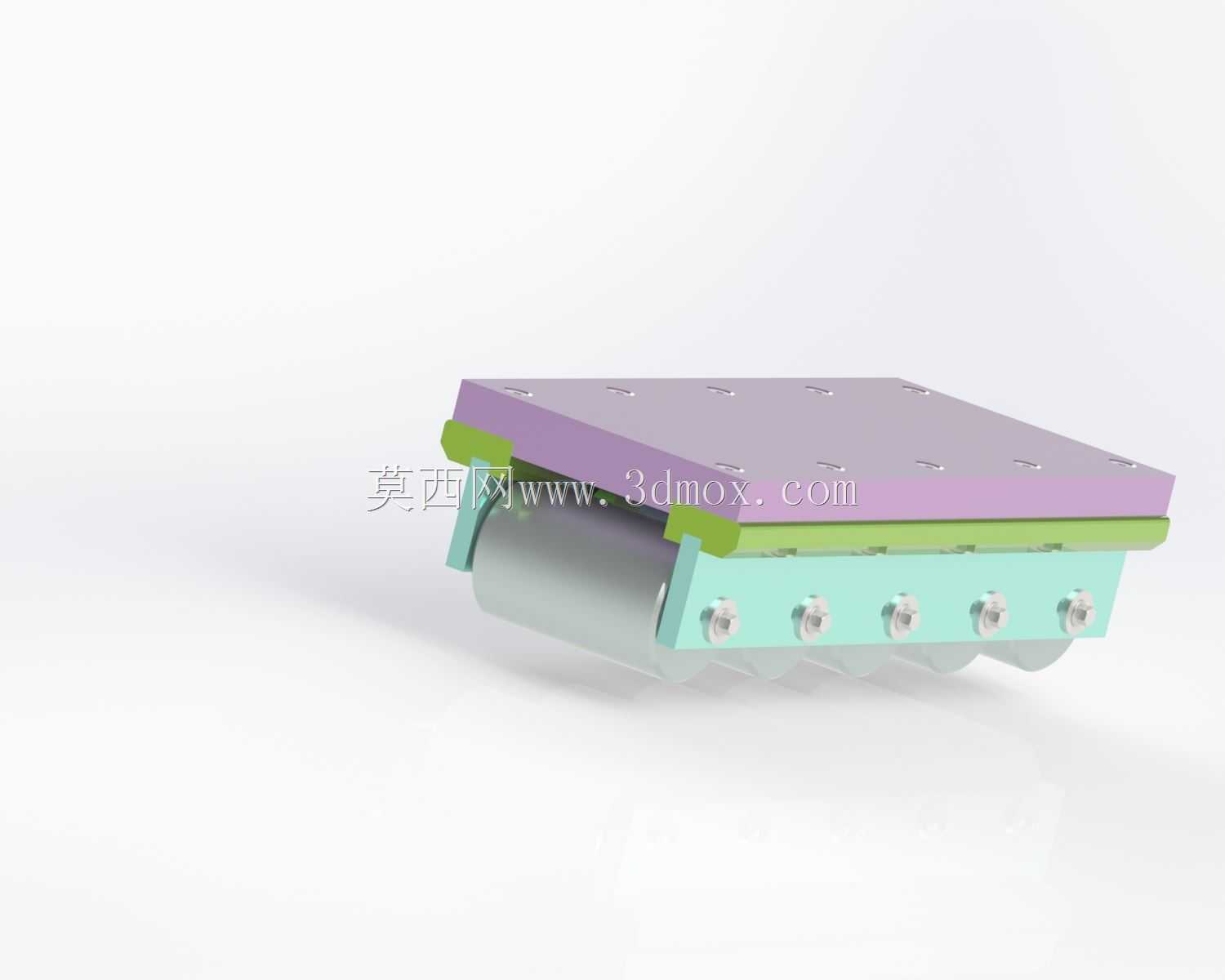

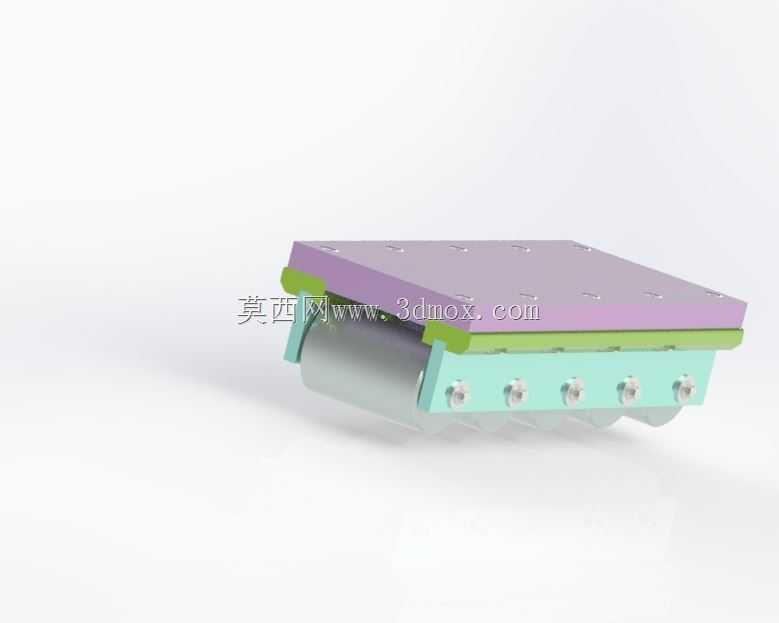

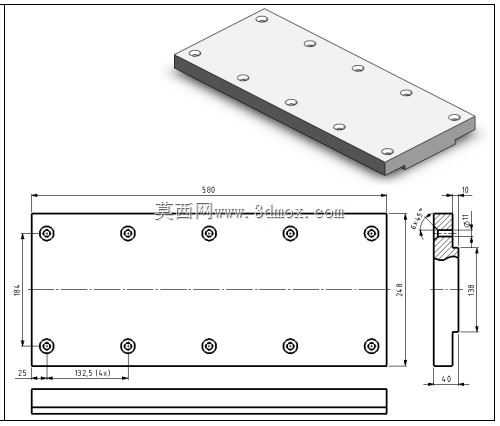

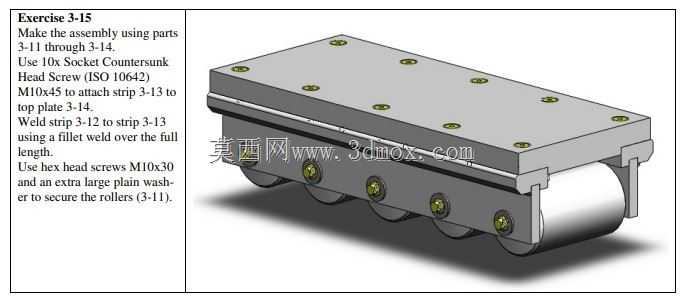

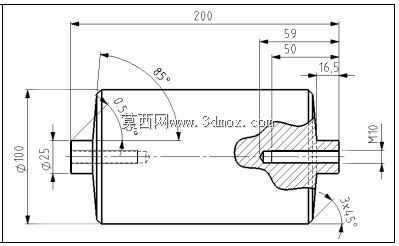

　　从实际使用逻辑来看，组件最下方的圆柱形滚轮是直接接触工件或者滑移台面的执行件，滚轮采用整根圆柱面接触，相比点接触的小直径脚轮，接触压强更低，承托表面经过精加工的棒料时不会压伤已加工面，滚轮两端嵌入两侧的青绿色侧立支撑板，支撑板上预留的四个内六角紧固位用来锁紧滚轮转轴的端部，既可以把滚轮完全固定做成随动托料结构，也可以更换为带轴承的转轴让滚轮自由转动，适配不同的送料速度需求。侧支撑板上方叠装的两层垫板分别做了区分：下层浅绿色垫板用来调整滚轮轴线到上方安装板的垂直高度，当需要适配不同直径的棒料承托高度时，只需要更换不同厚度的调整垫板，不需要重新加工侧支撑板的安装孔；上层淡紫色的平板是组件的主安装基准面，板面上预留了阵列分布的沉头安装孔，孔位间距匹配CA6140车床床身附件的标准T型槽间距，安装时可以直接用T型螺栓把整个组件固定在床身导轨旁的辅助安装面上，也可以倒装在滑移工装台的底部，让滚轮贴合固定导轨面实现工作台的低阻力平移。

　　设计过程中首先要约束的是安装边界：主安装板的长宽尺寸控制在车床相邻两个T型槽的跨距范围内，避免和刀架的走刀行程发生干涉，整体组件的高度要保证滚轮顶面的承托高度和车床主轴中心高偏差控制在0.05mm以内，这样长棒料穿过主轴孔后搭在滚轮上，工件回转时不会出现别劲、跳动的情况。侧支撑板的厚度需要根据承载需求校核，常规工况下单组组件承托重量不超过80kg，支撑板选用Q235钢板铣削成型，安装孔的位置度公差控制在0.1mm以内，保证两侧支撑板的转轴孔同轴，避免滚轮转动时出现卡滞。滚轮的材质选择分两种场景：如果是承托已加工的钢制工件，滚轮选用45号钢表面淬火，硬度达到HRC45以上，耐磨且不容易被铁屑划伤；如果是承托铝件、铜件这类软质工件，滚轮外层可以包覆聚氨酯胶层，避免划伤工件表面。

　　在机床周边的自动化改造场景里，这套组件还可以多组串联布置，沿着棒料的轴向间隔0.8到1.2米安装一组，长棒料从主轴孔穿出后依次搭在多组滚轮上，工件随主轴回转时滚轮同步随动转动，既抵消了长工件的自重挠度，也不会额外增加主轴的回转阻力。如果作为滑移平台的行走轮使用，会把四组组件分别安装在移动平台的底部四角，滚轮贴合在固定的淬硬导轨面上，侧方可以额外加装限位挡边，防止平台滑移时出现横向偏移，相比直线导轨的方案，这种滚轮承载结构对粉尘、铁屑的耐受能力更强，车间内的铸铁碎屑落到滚轮接触面上时，滚轮转动过程中会自动把碎屑带出接触面，不会像滚动导轨那样出现碎屑卡入滚道造成导轨拉伤的问题。

　　结构建模的时候需要重点核对几个配合关系：滚轮转轴和侧支撑板孔的配合选用H7/h6的间隙配合，保证转轴转动灵活；调整垫板和上下安装板之间采用定位销做周向定位，避免长期受载后垫板出现移位；主安装板上的沉头孔深度要保证螺栓锁紧后螺栓头完全沉入板面以下，不会突出安装面影响工件或者其他附件的摆放。整体结构没有复杂的异形曲面，所有板材都可以通过常规铣削、钻孔工序完成加工，加工成本低，维护的时候只需要定期拆开侧支撑板的紧固螺丝，清理滚轮和转轴间隙里的铁屑，加注少量润滑脂就可以长期使用，非常适合普通机加工车间的工装配套需求。
