CA6140车床通道插槽定位构件

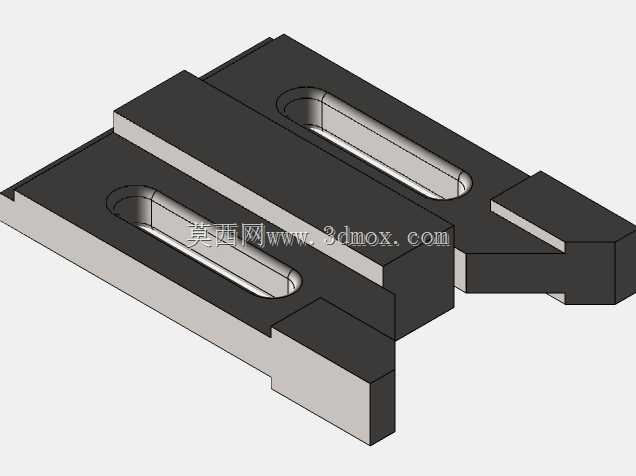

　　CA6140作为普通卧式车床里保有量极大的通用加工设备，溜板箱、进给箱与床身导轨衔接区域的各类限位、走线、导向插槽构件，长期在切削振动、切削液喷淋、金属碎屑冲刷的工况下服役，通道插槽正是布置在车床进给传动路径旁的配套定位构件，主要承担线缆规整、滑移部件行程限位、安装基面定位的作用，避免车床快速进给、车削走刀过程中管线被运动部件剐蹭，同时为相邻的检测挡片、行程触发元件提供固定依托。从现场装配的实际需求倒推结构设计时，首先要匹配床身侧安装面的基准公差，构件整体采用对称式双长槽布局，两个平行的腰型通槽沿构件长度方向延伸，槽体两端做半圆弧过渡，槽宽与配套锁紧螺栓的螺杆外径预留0.2-0.3mm的间隙，允许安装时沿槽长方向调整位置，

　　补偿床身导轨长期磨损后产生的装配累积误差，不需要对安装孔做二次铰孔修配，车间维修更换时可以直接对位锁紧，大幅降低停机调校的时长。建模阶段先绘制构件单侧轮廓再镜像拉伸的思路，刚好契合零件本身左右对称的加工特性，实际下料时选用45号热轧钢板，铣削外形后直接数控铣出两条长槽，槽口边缘的圆角并非单纯的外观处理：内侧槽壁端部的R圆角可以消除热处理前的应力集中点，避免零件在车床长期高频振动下沿槽端尖角萌生疲劳裂纹，同时圆角过渡能让锁紧螺栓的垫片承压面受力更均匀，不会出现局部应力压溃板材的问题。构件底部的阶梯凸台是贴合床身安装基面的定位止口，凸台高度比安装面的凹槽深度小0.05mm，既保证装配时可以顺利嵌入定位，又不会出现凸台顶死、

　　零件上表面翘曲的情况；两侧向外延伸的凸耳结构预留了辅助固定孔位，当设备需要加装额外的行程开关、走线扎带固定座时，可以直接在凸耳上钻孔攻丝，不需要在床身本体上额外施焊打孔，保护车床床身的原有刚性。从安装边界来看，构件整体厚度控制在12-15mm区间，长宽尺寸适配CA6140车床溜板侧的预留安装空间，安装后构件上表面与相邻滑移压板的下表面预留3mm以上的安全间隙，即使溜板在全行程往复移动时也不会发生剐蹭干涉；长槽的有效调节行程覆盖车床进给机构的常规磨损补偿量，使用数年后导轨面磨损、溜板位置偏移时，松开锁紧螺栓即可微调插槽构件的固定位置，让配套的触发挡块始终对准行程开关的触发点位，不会出现进给限位失效、刀台冲撞卡盘的安全隐患。

　　槽体的背面做了局部剪切切除的下沉结构，一方面削减零件整体自重，降低安装支座的承载负担，另一方面下沉形成的空腔可以作为切削液和碎屑的导流空间，落入槽缝的金属碎屑会随切削液沿下沉斜面排出，不会堆积在槽内卡住锁紧螺栓，日常保养时用压缩空气吹扫即可清理积屑，维护难度极低。这类插槽构件看似结构简单，却直接关系到车床进给系统的运行可靠性，建模过程中所有配合面的公差、圆角位置、槽体有效行程都要和实车装配尺寸反复核对，既要满足结构强度要求，也要兼顾现场维修的互换性，不需要定制专用工装即可完成更换，适配普通机加工车间的日常设备维保需求。
