MakerBot3D打印机旋转夹替换结构

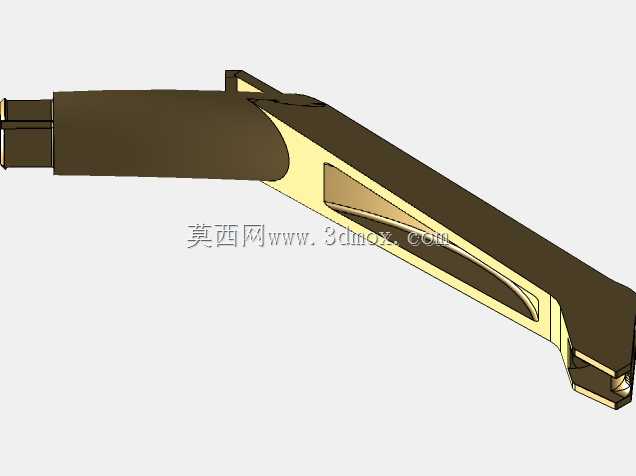

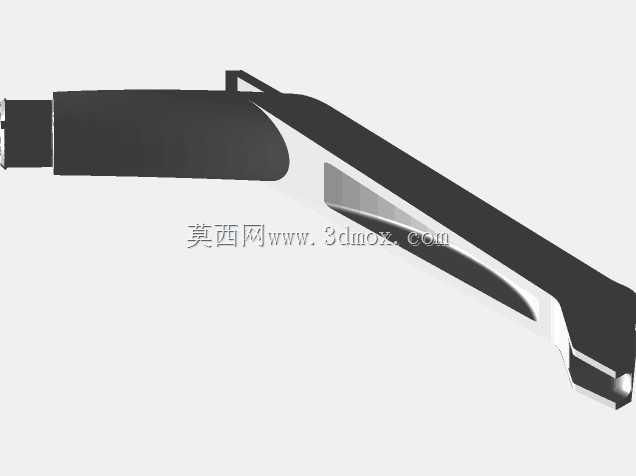

　　该旋转夹是面向MakerBot Method系列桌面3D打印机设计的功能替换部件，核心作用是在设备耗材输送、挤出端姿态调整或相关联动机构中承担旋转夹持与限位导向功能，属于打印机日常运维中可快速更换的易耗功能件。从实际装机场景来看，这类部件长期处于往复摆动、小幅旋转的工作状态，既要对配套杆件或功能模块提供稳定的夹持约束力，又要保证旋转动作顺滑无卡滞，避免因夹持松动导致打印过程中耗材进给偏移、挤出头姿态偏差，最终引发层纹错位、打印件翘边甚至打印中断的问题。

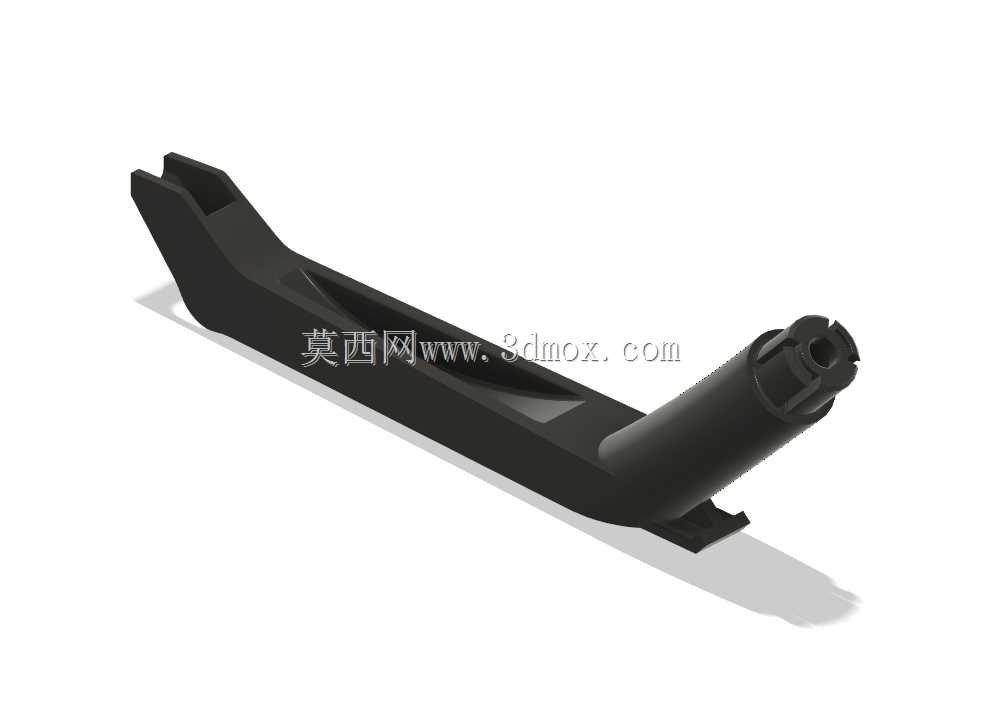

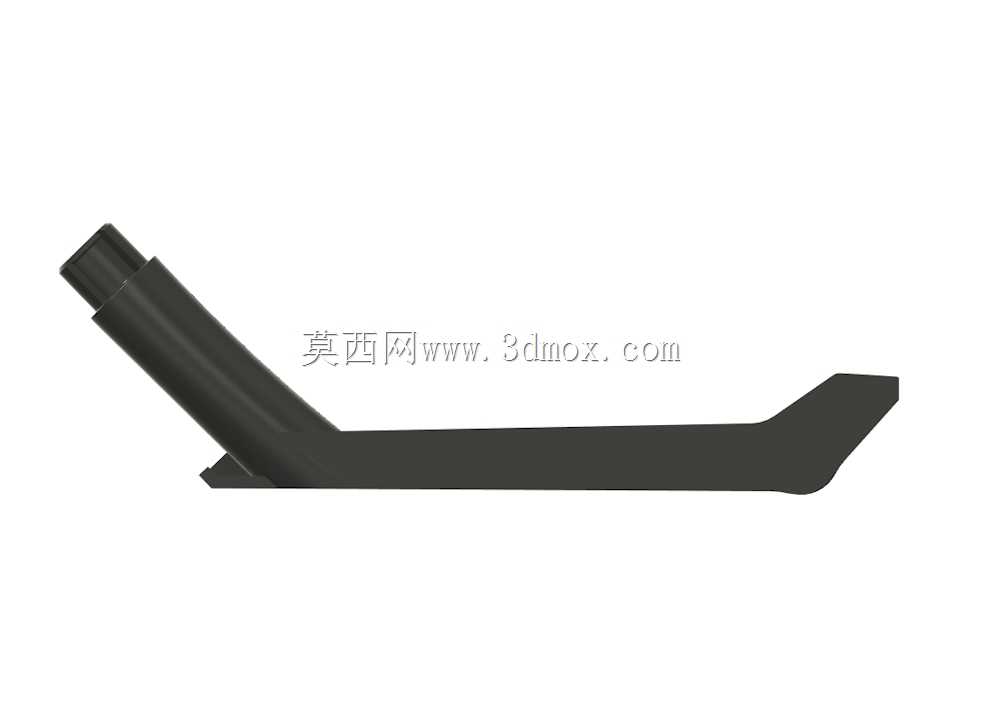

　　结构设计上，整体采用长柄悬臂式构型，一端为带抱紧槽的夹持安装端，预留的抱紧开口可直接卡入打印机对应安装轴位，无需额外定制复杂连接座，现场更换时只需对准安装位推入，再通过原有锁紧件固定即可完成装配，适配原厂设备的安装接口，不需要对打印机本体做二次打孔或改装。夹持端的抱紧内径按照原厂配合轴径做匹配设计，内壁预留均匀的配合间隙，既保证装配时可以顺畅推入，又能在锁紧后提供足够的静摩擦力，杜绝工作过程中出现相对窜动。长柄主体采用渐变截面设计，靠近夹持端的位置截面厚度更大，承担主要的锁紧应力，避免长期夹紧后出现根部断裂；向自由端延伸的过程中截面逐步收窄，在保证整体结构刚性的前提下控制零件自重，减少旋转摆动时的惯性冲击，让设备联动动作响应更跟手。

　　部件中段设置了一体化的限位凸台，对应打印机机身的限位槽位置，旋转到设定工作角度时凸台会与机身限位面贴合，精准约束旋转行程，不需要额外加装行程限位块，减少装配零件数量。自由端做了圆弧过渡收边，没有尖锐棱角，一方面避免运维人员更换配件时被划伤，另一方面在部件往复运动过程中即使碰到周边走线或耗材管路，也不会刮破管线外层，降低设备次生故障概率。

　　从安装边界来看，该部件整体为细长型布局，轴向长度适配MakerBot Method机型挤出机构周边的预留空间，安装后旋转全程不会与旁边的挤出电机、送料齿轮组以及散热风道发生运动干涉，横向最大宽度控制在原有安装腔的间隙范围内，不需要挤占其他配件的安装位置。夹持端的轴向厚度与原厂固定座的卡槽宽度匹配，装入后不会出现轴向窜动，锁紧后夹持面与安装轴完全贴合，受力均匀分布在整个抱紧接触面，不会出现局部应力集中导致的塑料件开裂。

　　实际使用层面，该部件既可以作为原厂损坏旋转夹的直接替换件，也可以作为备用件常备，当原有配件出现磨损松旷、旋转卡位或者断裂故障时，可快速完成更换，大幅缩短设备停机维护时间。建模过程中所有配合面均按照3D打印成型的工艺特点做了优化，夹持槽的壁厚均匀，打印成型后不会出现翘曲变形，关键配合面预留了合适的后处理余量，装配前只需简单去除支撑毛刺即可达到装机要求，不需要复杂的二次机加工。整个结构没有冗余的复杂特征，在满足夹持强度、旋转限位、安装适配三个核心需求的基础上，尽可能简化了造型，既适合通过FDM工艺直接打印制作，也能保证长期往复工作下的结构耐久性，适配桌面3D打印机长时间连续打印的工作节奏。
