3D打印机铝型材框架支撑工作台

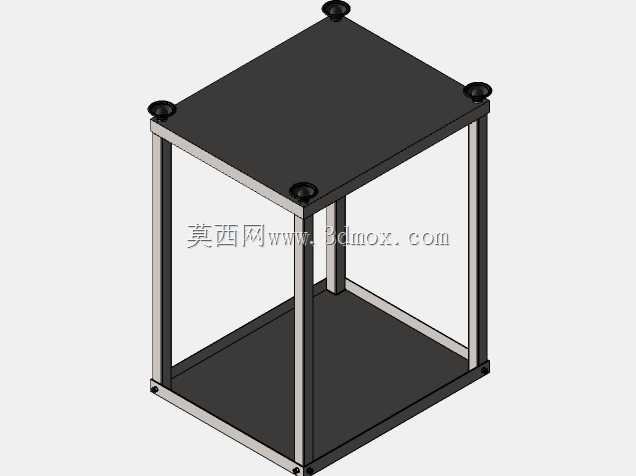

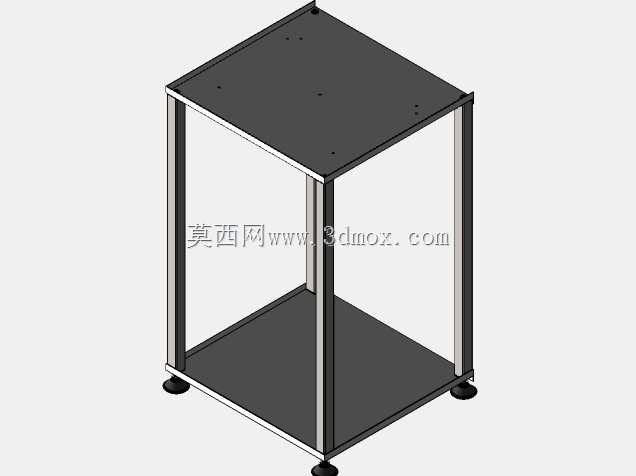

　　这套框架结构在桌面级FDM熔融沉积成型设备里承担整机骨架的角色，日常车间、创客空间、高校实训工位上，它既要托住顶部的挤出运动模组，也要给底部热床平台留出稳定安装平面，四周敞开的空间还方便操作人员随时观察打印件成型状态、清理喷嘴溢料、更换耗材。从实际装机逻辑来看，框架采用标准工业铝型材做四根主立柱，搭配上下两层封板形成立方体笼式结构，这种布局的核心优势在于型材本身自带T型槽，导轨、同步带轮座、限位开关、走线槽都能沿槽位任意调整固定位置，不用在型材本体上额外钻孔攻丝，后期改装大尺寸喷嘴、加装封闭保温罩、扩展双喷头模组时，只需要松开槽内螺母就能重新排布组件，适配不同打印幅面的改造需求。

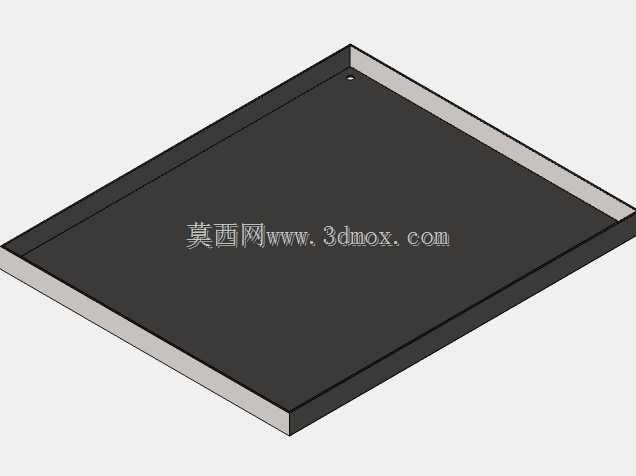

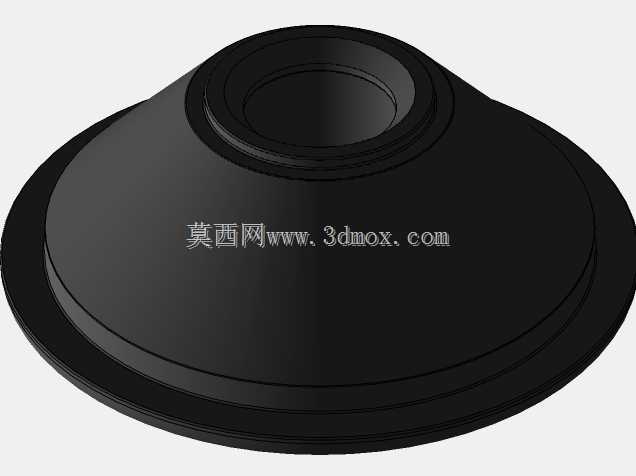

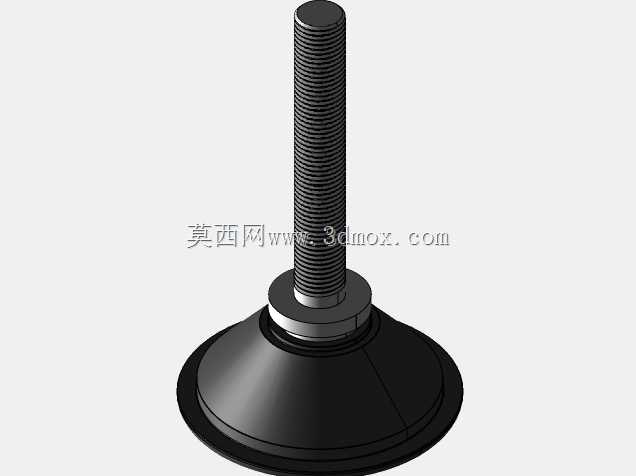

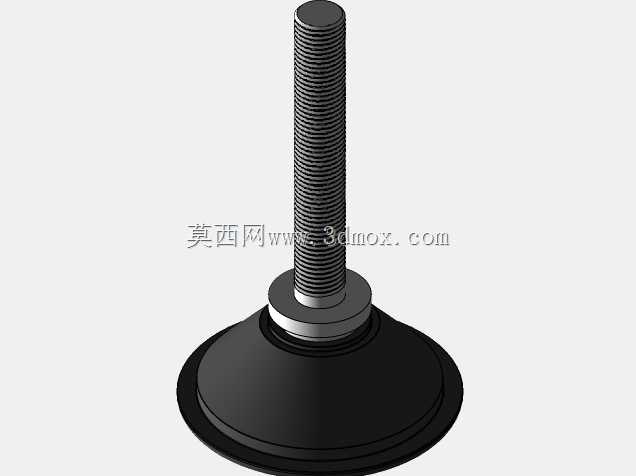

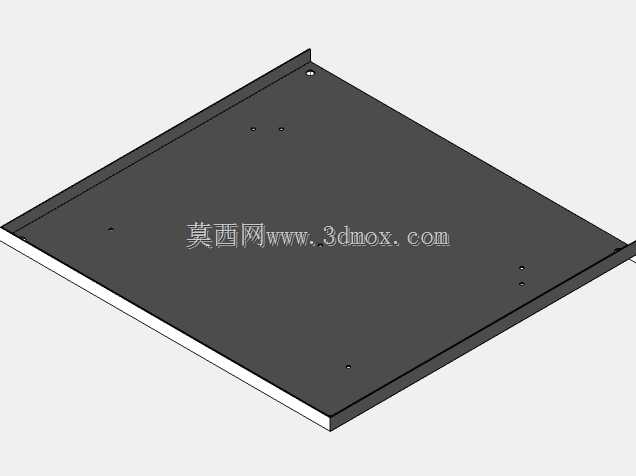

　　框架顶部板面的四个角位预留了调平脚杯安装位，实际装机时脚杯直接接触地面或者工作台面，旋转脚杯螺杆就能微调整机水平度，抵消车间地面不平带来的机架倾斜，避免打印过程中热床晃动导致层纹错位。上下两块黑色封板分别承担不同功能：顶板作为X轴运动横梁、Z轴丝杆顶端支座的安装基准，板面平面度直接决定运动模组的装配精度，建模时封板和型材端面采用贴合约束，预留的沉头孔位对应型材端面的中心攻丝孔，螺丝从板面向下锁入型材，装配后板面不会出现翘曲；底板一方面承载热床平台、电源主控盒的重量，另一方面封闭框架底部，防止打印时掉落的熔融耗材碎屑掉进下方电气仓，也能阻挡地面灰尘被风扇吸入主控板。

　　设计这套机架时首先要锁定的是整机打印幅面对应的内部净空：四根立柱围成的内部宽度、深度要大于热床最大移动行程加上喷头侧边余量，高度方向要留出Z轴抬升的 full 行程，避免打印 tall 件时喷头撞到顶板。型材选型上桌面级机型普遍采用2020系列欧标铝型材，壁厚控制在1.5到2毫米之间，既可以控制整机重量方便搬运，又能保证框架刚性，打印高速往复运动时不会出现明显共振；如果是大尺寸工业级桌面机型，会升级到3030型材，主立柱之间额外加斜撑或者交叉加强梁，进一步降低长行程运动带来的机架形变。

　　安装边界方面，框架底部脚杯的外接轮廓就是整机占地尺寸，选型布置工位时要在机架四周预留至少150毫米的操作空间，侧面留出耗材架安装位、背面留出风扇散热和走线的空隙，顶部不能堆放杂物遮挡挤出机散热风口。建模过程中所有型材交接位置都做了角件连接的让位空间，相邻型材垂直拼接处采用内置角码或者外置直角连接件固定，相比直接焊接的机架，铝型材拼装结构不需要做表面喷漆处理，型材本身的阳极氧化层就能防锈耐车间油污，日常擦拭维护非常方便。框架的开放式结构也适配后期加装亚克力封闭门的需求，用户如果需要打印ABS这类容易翘曲的高温耗材，直接沿型材槽位嵌入透明亚克力板，就能把整机围成保温腔，不用重新改动主体骨架，一套基础机架可以覆盖从普通PLA打印到高温工程材料打印的多种工况，不管是小批量零件试制、教学演示还是创客产品打样，都能提供稳定的结构支撑。
