树莓派夜视相机可打印安装底座

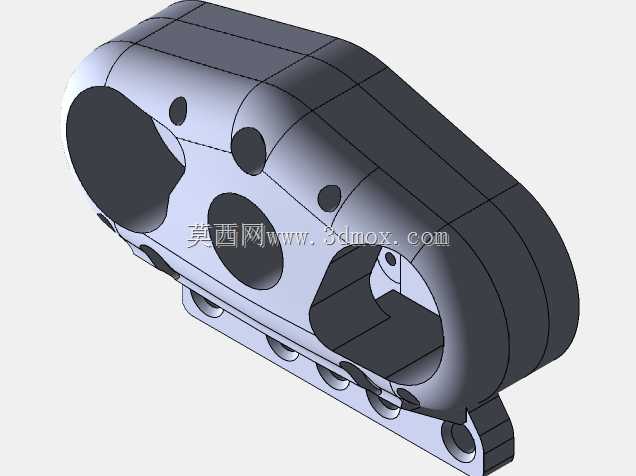

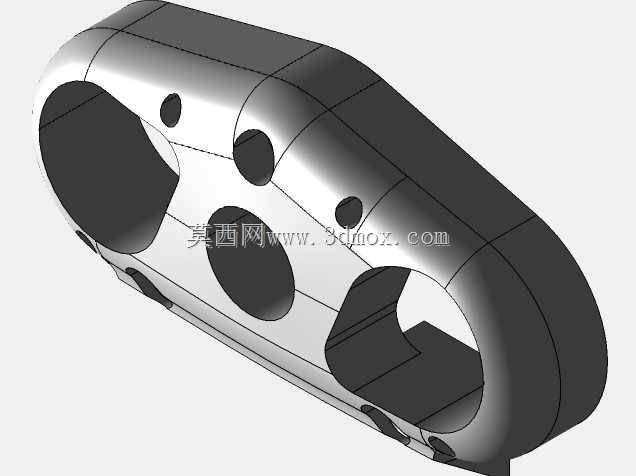

　　这套结构围绕树莓派夜视相机的整机承载与镜头对位展开，底座部分承担主板固定、镜头避让、线缆收纳和外部安装连接四类任务，上盖则与底座合围形成封闭腔体，适合桌面监测、低照度巡检、设备状态观察、小型实验台影像采集等场景。实际使用中，夜视相机往往需要贴近被观察区域，同时又要避免镜头被支架遮挡、主板裸露受磕碰，因此底座在布局上把镜头开孔放在前端最突出的位置，两个大圆孔分别对应主摄像镜头与补光/夜视组件，周围小孔用于螺丝穿装、指示灯透出或辅助传感器对位。

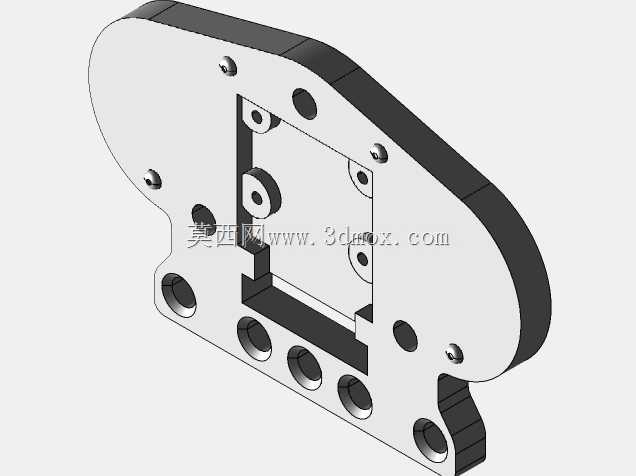

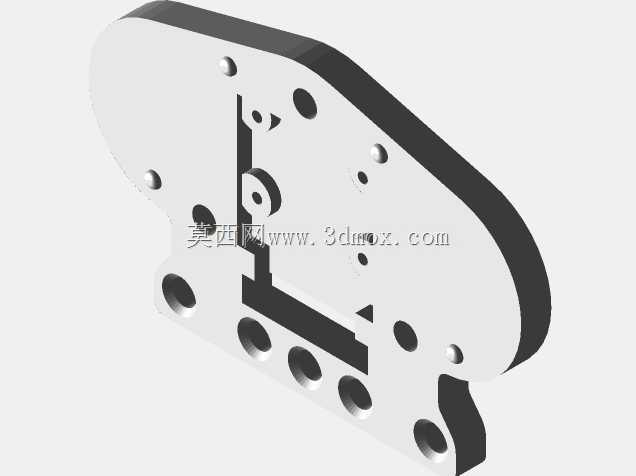

　　从结构思路看，底座不是简单的平板托板，而是带有围边的浅壳式零件。底部预留多个安装孔位，可将整机锁附在铝型材框架、设备面板、支架云台或实验台面上；侧面与底面的开孔兼顾减重、走线和散热。上盖安装后，内部形成容纳树莓派板卡、摄像头模组和连接线的空间，壁厚按照常见熔融沉积打印工艺控制，既保证打印时不易翘曲，也让螺柱、卡扣和围边有足够强度。镜头区域采用大直径避让孔，避免不同焦距镜头与底座发生干涉，孔位周边保留实体材料，以维持前端刚度，减少镜头受力偏移。

　　安装边界方面，底座外形呈长条圆角壳体，前端按双镜头组件做弧形包覆，后端延伸出板卡容纳区。底部连接耳上分布规则孔位，孔间距适合与标准型材螺母、小规格自攻螺钉或 M2/M3 紧固件配合；设计时需要关注镜头中心到底部安装面的高度，确保相机装到设备上后视场不被底座边缘遮挡。若用于近距离观察，底座前缘应尽量低于镜头光轴；若用于固定机位监控，则可通过底部孔位配合转接板调整俯仰角度。

　　功能特性上，该底座把电子元件的定位和机械安装合为一体：内部螺柱用于承托电路板，围边限制板卡横向窜动，开孔让镜头、排线和指示灯能够正常工作；外部安装面则提供稳定支撑。夜视模块工作时会产生一定热量，壳体上的小孔和底部开放区域可形成自然对流，同时不会让大面积主板直接暴露。对于需要频繁移动或调试的场景，圆角外形也能减少尖锐边角带来的干涉和磕碰。

　　建模时应优先保证镜头孔、板卡固定柱和底部安装孔三类特征的相对位置。镜头孔属于外观与功能双重基准，若孔径或中心距偏差，会造成镜头压边、图像黑角或夜视灯被遮挡；板卡螺柱高度要与元器件最高面保持间隙，避免上盖压紧芯片；底部安装孔则需要考虑螺钉头沉头空间和拆装工具可达性。打印成型时，底座可采用 PLA、PETG 等常用材料，承力螺柱区域适当增加壁厚或填充密度，镜头周边不建议设置大面积悬空结构，以保证孔壁圆整。

　　上盖与底座的配合宜采用螺丝连接为主、局部定位止口为辅的方式。止口可以控制上下壳错位，螺丝则提供可靠夹紧力；若后期需要频繁开启调试，可在螺柱内嵌入热熔铜螺母，提高反复拆装寿命。线缆从壳体后侧或底部缺口引出，弯折半径应满足软排线要求，避免盖板压线导致摄像头接触不良。整体结构紧凑，零件数量少，适合通过增材制造快速验证，也便于根据不同树莓派版本、镜头模组尺寸和安装姿态进行局部改孔与加高调整。
