低速航模前翼气动结构与流场分析

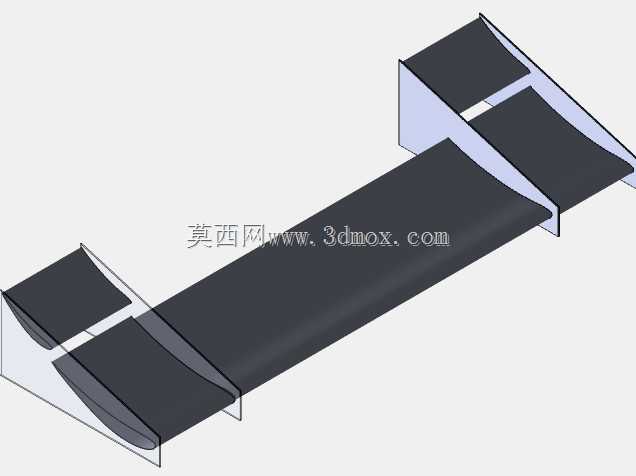

　　这套前翼结构围绕小型低速飞行器的气动验证需求搭建，翼面采用E423翼型作为基础剖面，来流速度按12.6m/s的工况开展流场校核，整体建模过程把翼型坐标生成、曲面放样、翼身衔接和尾翼安定面布置放在同一装配环境中完成，便于后续直接调整弦长、展长、安装角和上下反角参数。从实际使用场景看，这类前翼多用于固定翼航模、小型验证无人机或者教学类风洞试验件，既可以作为主升力面承担低速飞行中的升力输出，也能配合后部安定面调整俯仰力矩，让整机在小速度起降阶段保持足够的操纵余量。翼面主体采用连续变厚度曲面，前缘保持圆滑过渡，后缘收窄到较小厚度，避免尖锐边在网格划分时出现局部畸变；上下翼面的曲率变化严格贴合E423翼型坐标点，弯度分布偏向低速高升力需求，

　　在12.6m/s来流下能够获得比较平缓的压力梯度，推迟上表面气流分离。两端竖立的安定面与主翼面垂直相交，连接处做了贴合曲面的封边处理，没有留下生硬的直角缝隙，这一点在CFD计算中很关键——缝隙会生成大量细碎网格，既增加求解耗时，也容易在交点附近产生虚假涡流。建模时先在草图中导入翼型剖面关键点，再沿展向放样生成主翼实体，端板则通过基准面定位后拉伸并与翼面布尔合并，保证整个构件作为单一流场边界参与计算。外形边界方面，主翼展向长度与弦长比例按照低速航模常见布局取值，端板高度约为当地弦长的四分之一，既能够抑制翼尖绕流带来的诱导阻力，又不会因为端板面积过大增加多余摩擦阻力；翼根位置预留了与机身连接杆对接的平直贴合面，

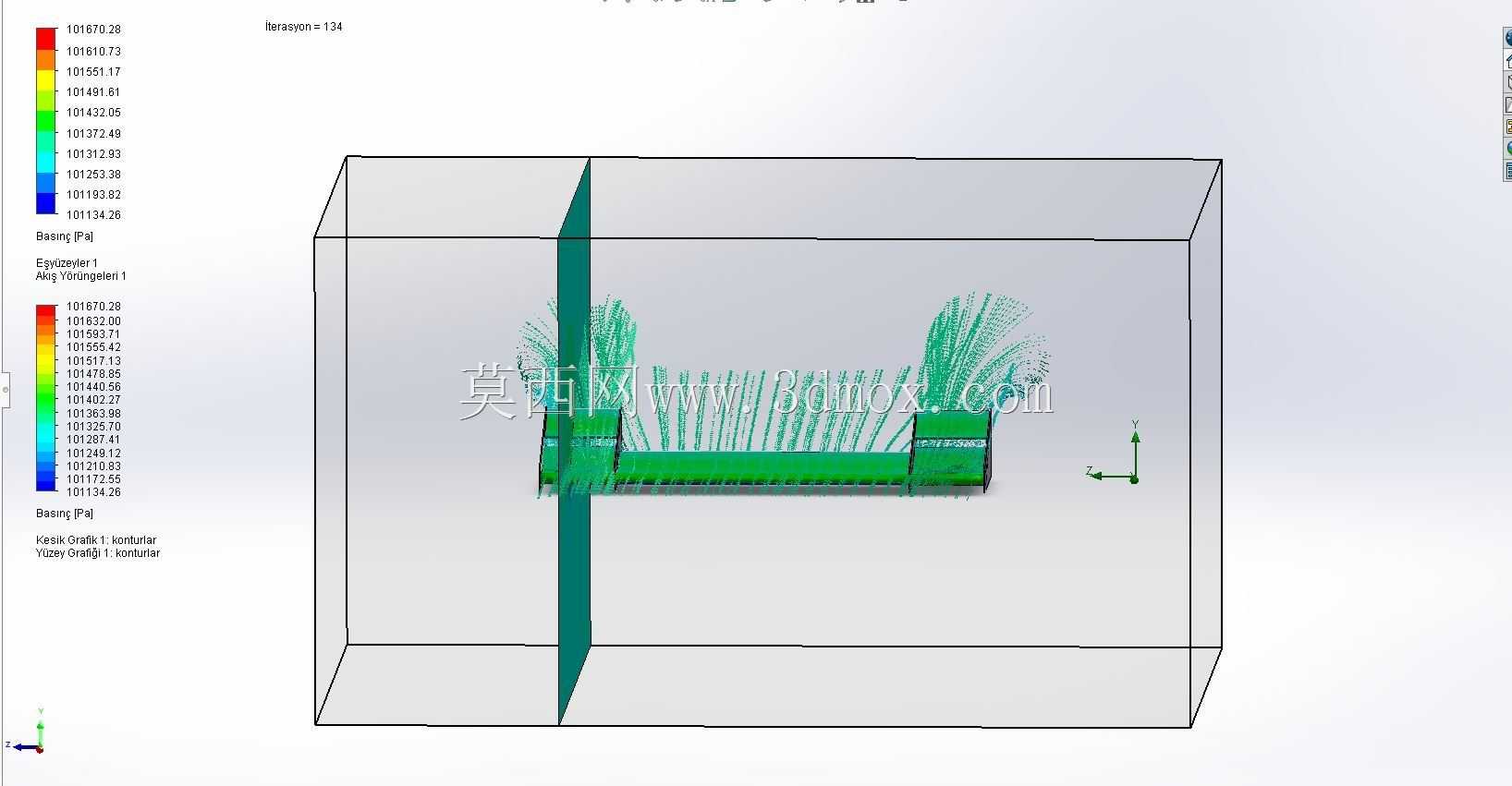

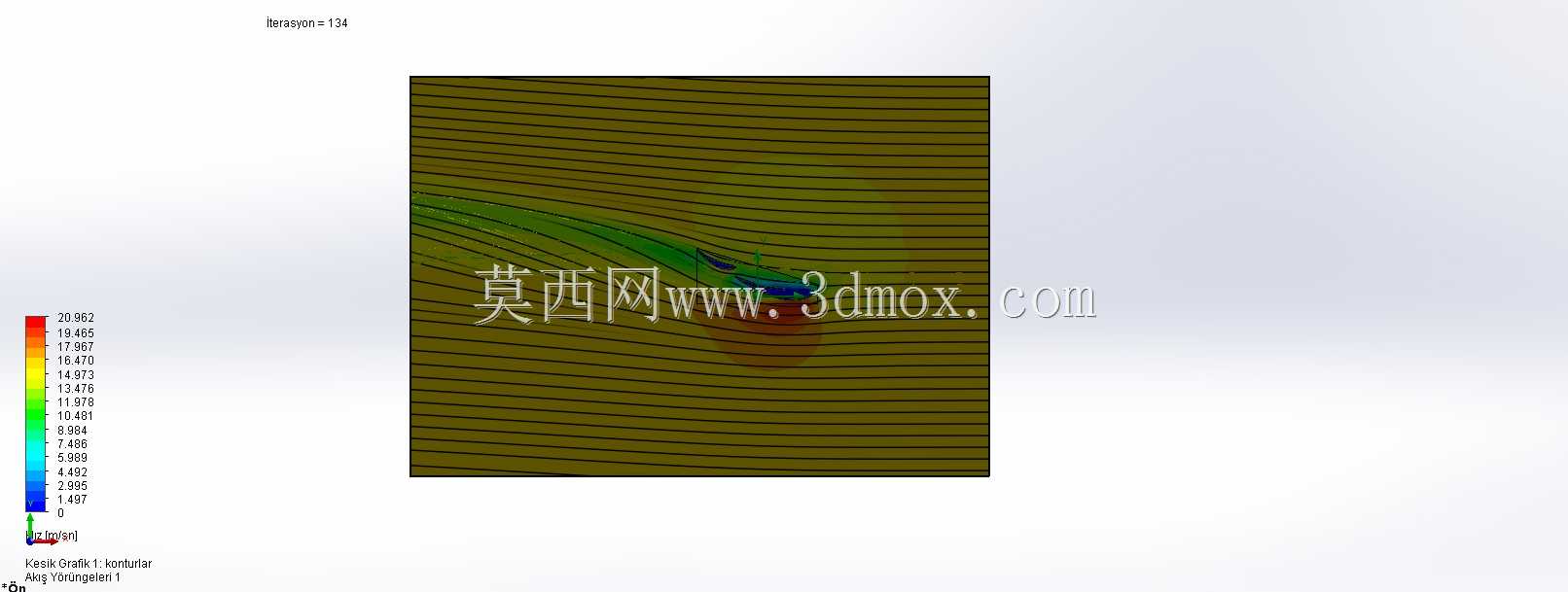

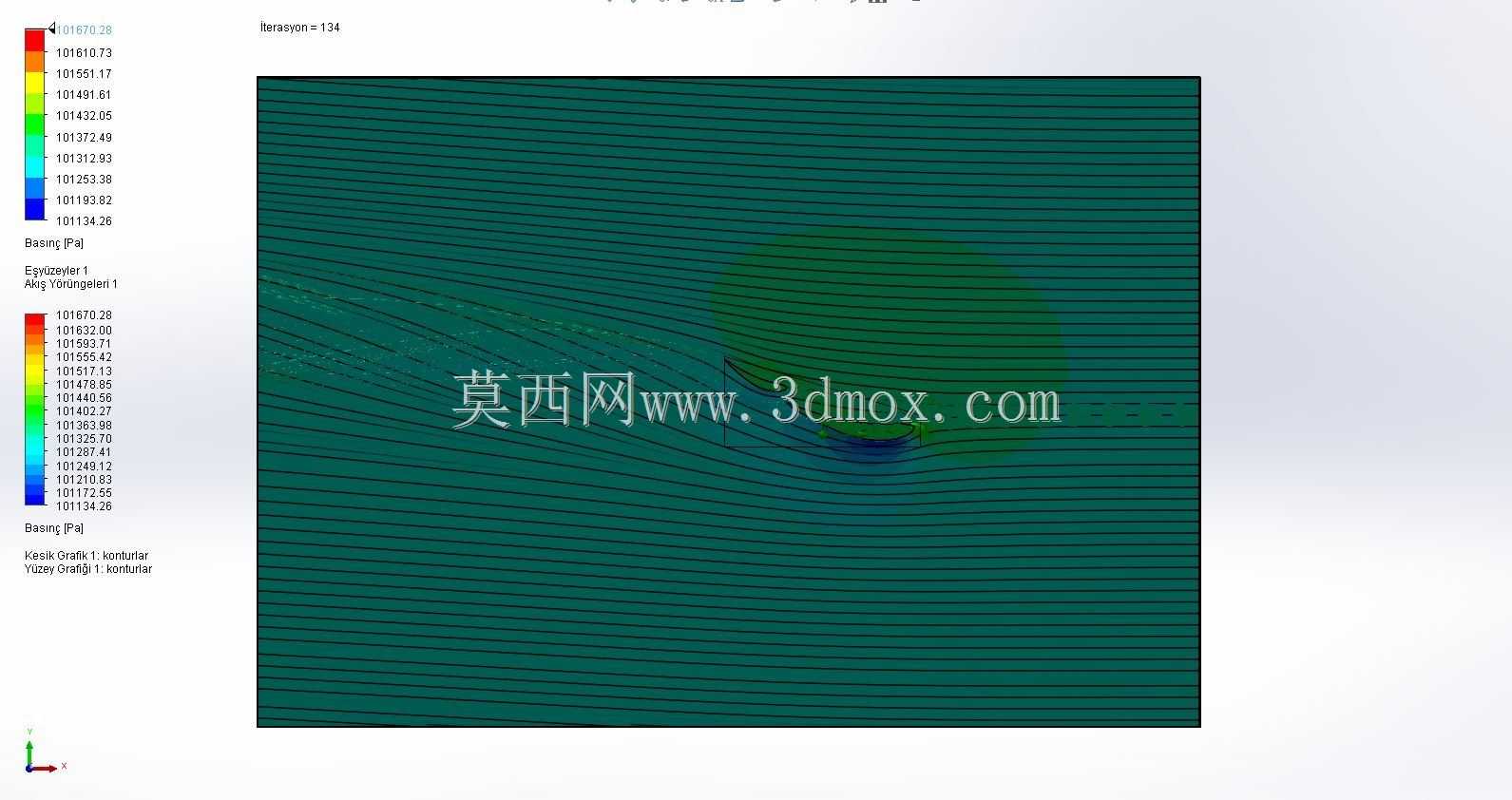

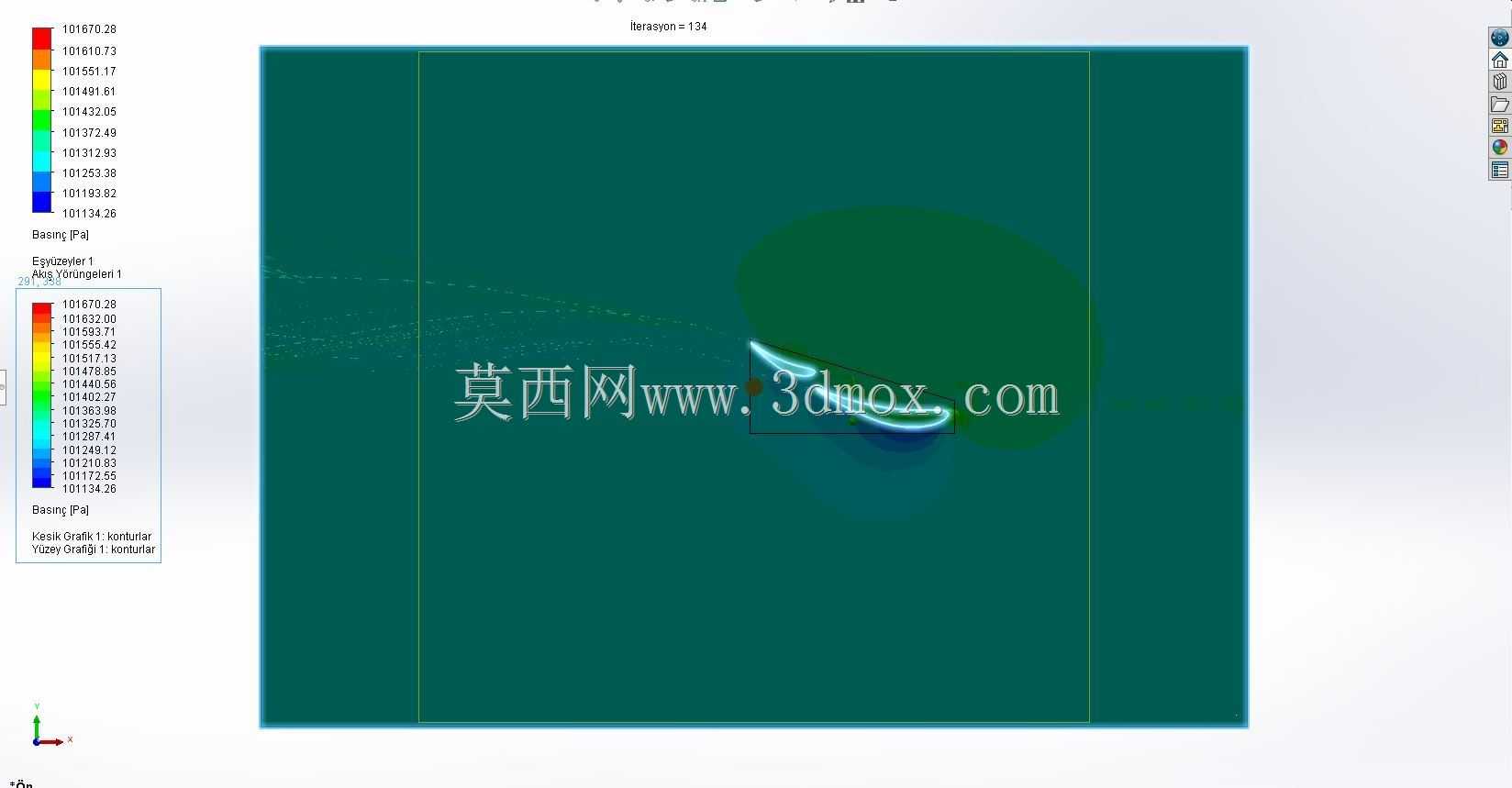

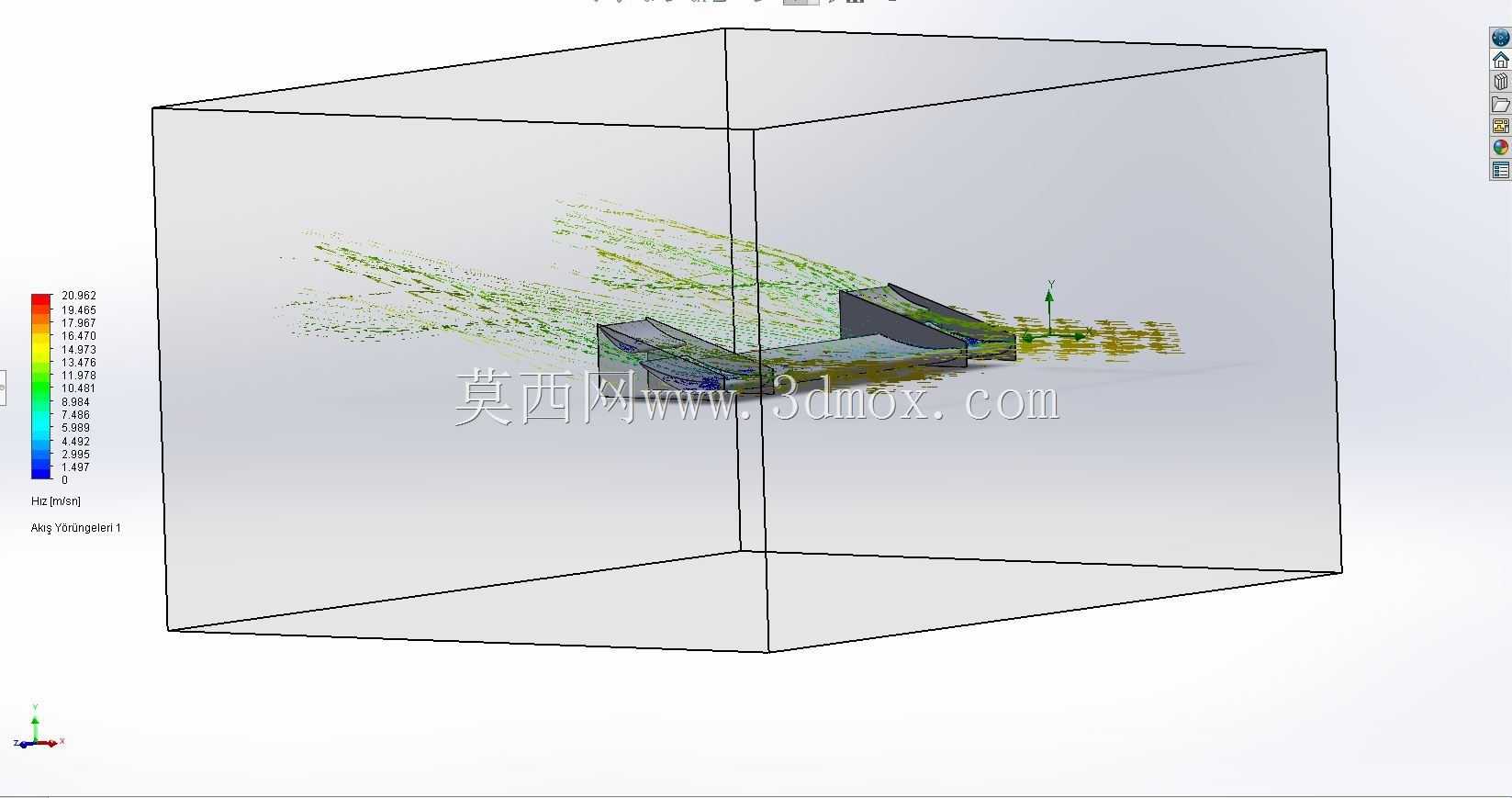

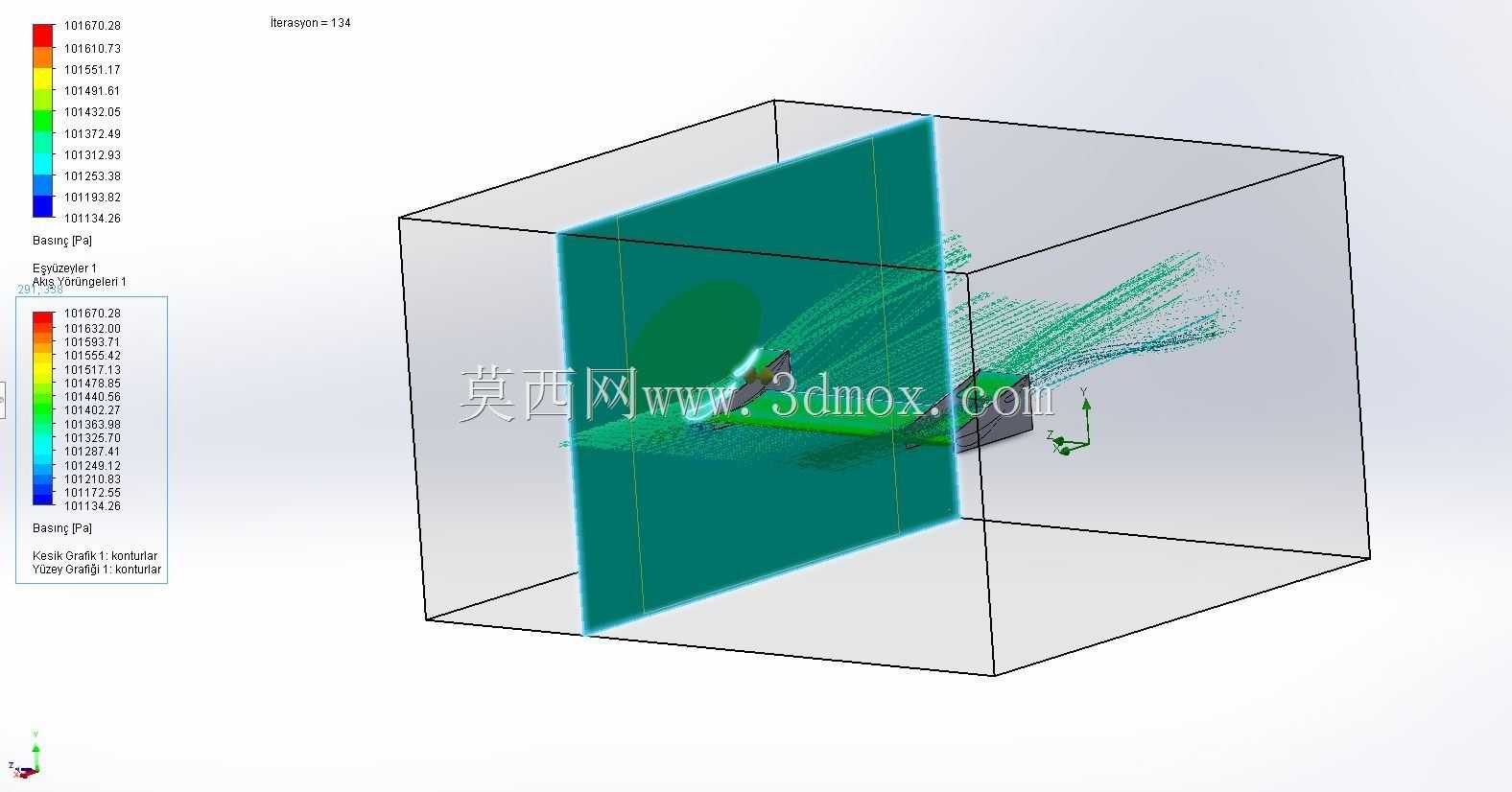

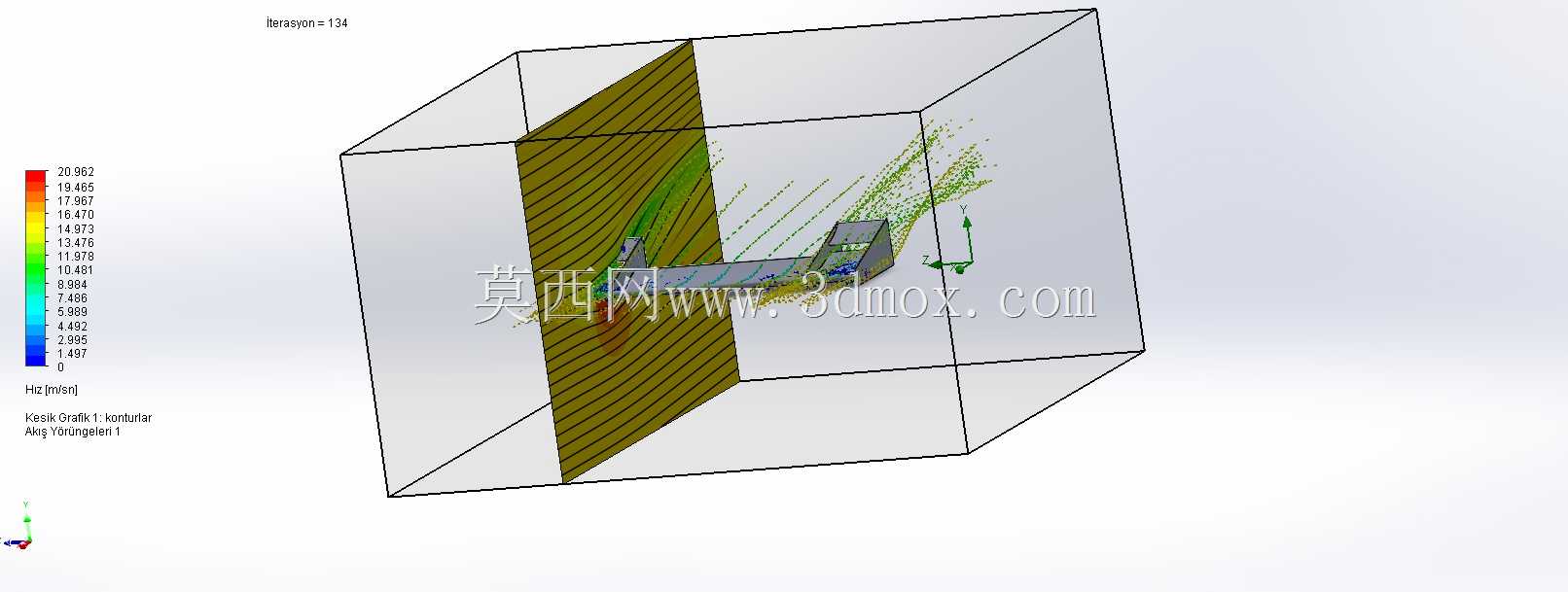

　　安装时可以通过碳杆或者铝制翼座穿入翼身内部，接触面宽度满足常规航模螺栓或者胶粘固定的操作空间。设计思路上没有追求高速翼型的低阻特性，而是把低速下的升力系数和失速容忍度放在优先位置，E423翼型本身在低雷诺数区间具有较好的升阻表现，配合端板形成类似“翼尖小翼+垂直安定面”的组合，能够让展向气流流动更加有序。流场分析环节需要重点关注翼面前缘驻点位置、上表面最低压力点以及后缘压力恢复段，12.6m/s的风速对应小型电动航模的巡航区间，空气密度取标准海平面数值，雷诺数处于低雷诺数范畴，因此网格边界层第一层高度要按照合适的y+值设置，才能让剪切力计算结果贴近真实飞行状态。结构装配层面，主翼与端板之间没有设置额外铰接机构，属于固定式气动布局，

　　适合用于前期气动外形冻结后的原理验证；如果后续需要改为可差动操纵面，可以在后缘位置切出副翼舵面缝隙，保留现有翼面主体作为固定段。安装边界还要考虑机身直径对翼根流场的干扰，模型中翼根平直段长度留出了足够余量，当机身连接杆从下方接入时，连接件不会突出到翼面高压区之外，避免额外干扰阻力。对于教学场景，这套结构可以直接演示翼型选型、曲面建模、装配定位到流体域抽取的完整流程；对于航模制作者，能够在加工前通过流场云图判断升阻比变化趋势，减少反复试飞打磨外形的次数。整个构件没有复杂内部加强筋，外观简洁，既适合采用泡沫切割、轻木蒙皮制作实物，也能够直接导入流体软件完成六面体或者四面体网格划分，端板与主翼的相交线在建模中保持连续，导出几何后不会出现丢面或者自由边问题，后续做网格局部加密时，可以围绕翼尖和端板连接处单独布置尺寸控制，在计算精度与效率之间取得平衡。
