绕线式弹性顶丝锁紧联轴器

　　在普通车床进给传动改造、小型数控滑台伺服电机对接、轻工包装设备的动力轴连接以及各类中小扭矩传动工位中，两根轴之间往往无法做到绝对同轴：电机端和丝杠端的加工基准存在微小偏差，机架焊接后装配面有平行度误差，设备长期运行受热后轴系还会出现微量热伸长，若采用刚性联轴器硬连接，轴端会持续承受交变附加弯矩，轻则造成轴承发热、键槽滚键，重则直接掰断电机输出轴或丝杠轴颈。这款绕线式弹性联轴器正是针对这类中小扭矩、需要补偿安装偏差的传动场景设计，整体为一体式圆柱套筒结构，没有分体法兰的拼接接缝，回转同轴度先天优于两片式夹紧结构。

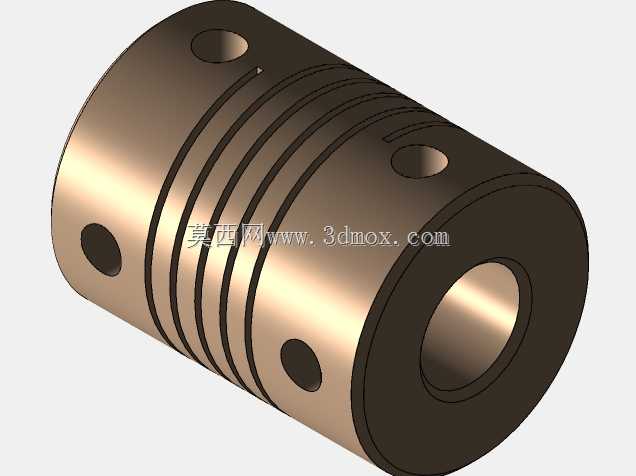

　　从结构细节来看，套筒中段加工有连续螺旋环绕的弹性切槽，这一圈圈螺旋槽是整个零件的核心功能区：当两端轴存在径向错位、角向偏摆或者轴向窜动时，螺旋槽段可以通过自身的微量弹性形变吸收偏差，不会把强制变形力直接传递到两侧轴和轴承上，同时螺旋结构还能抑制传动过程中的小幅振动，降低启停瞬间的冲击噪音。和常见的梅花弹性联轴器相比，这种一体式绕线结构没有中间弹性体，不存在聚氨酯垫老化碎裂、长期运行后出现传动间隙的问题，免维护周期更长，适合不方便频繁拆检的封闭传动舱内部位。

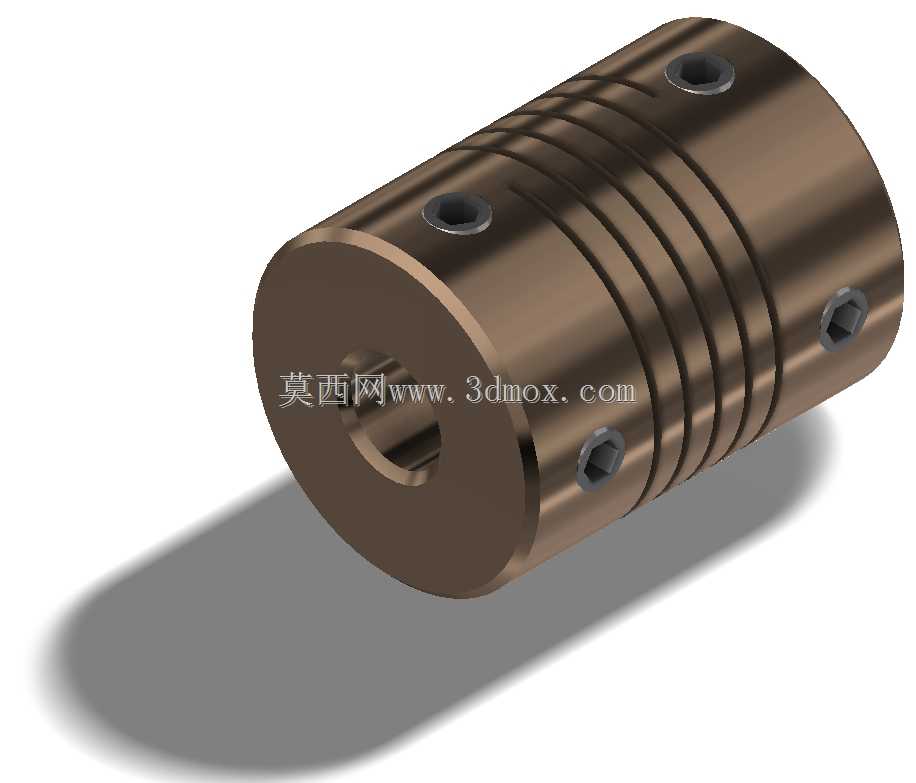

　　套筒两端的径向位置分别布置了多组紧定螺钉孔，装配时将两侧待连接的轴分别从套筒两端内孔插入，抵到中间限位位置后，依次拧紧径向顶丝，让螺钉末端压紧在轴的键槽平面或者预先铣出的定位凹坑上，即可完成轴向和周向固定。这种顶丝锁紧形式结构简单、装拆便捷，不需要加热装配，也不用额外制作夹紧开口，对于轴径公差在常规h7范围的光轴、电机输出轴都能可靠锁紧，在转速不超过三千转、传递扭矩不大的进给传动、编码器联动、小型泵轴连接场景下完全可以满足使用要求。

　　建模过程中首先以套筒外圆为回转基准，先完成整体圆柱实体的拉伸，两端内孔按照常用适配轴径做同轴通孔设计，内孔入口处可加工微小倒角，方便装配时引导轴件插入，避免刮伤轴表面。中段螺旋槽采用螺旋线扫描切除的方式生成，建模时需要重点控制槽的宽度、剩余壁厚以及螺旋圈数：槽宽过小会导致弹性补偿量不足，无法吸收预期的径向偏差；壁厚过薄则会在传递额定扭矩时发生塑性扭转变形，甚至出现螺旋段断裂；螺旋圈数过多会让整体扭转刚度过低，传动时出现明显的转角滞后，影响进给传动的定位精度。实际设计时通常会根据额定扭矩区间匹配参数，保证在允许的偏差补偿范围内，螺旋段既可以柔性变形，又不会在正反转切换时产生过大回差。

　　外圆上的紧定螺钉孔采用径向阵列排布，两端各布置两到三颗螺钉，周向错开一定角度，避免所有顶丝都压在轴的同一条母线上，多点压紧可以让轴和套筒内孔贴合更均匀，锁紧摩擦力更大，传递扭矩时不容易出现松动打滑。螺钉孔底部和内孔贯通，建模时要校验孔位和中段螺旋槽的位置关系，保证螺钉孔完全落在两端实心套筒段，不能和螺旋切槽发生干涉，否则紧定螺钉没有足够的螺纹啮合长度，锁紧力会大幅下降。

　　安装边界方面，选型时首先要确认两端被连接轴的轴径，保证轴径和联轴器内孔为过渡或者小间隙配合，套筒的总长度要覆盖两侧轴的插入深度，通常每端轴插入长度不小于轴径的1.2倍，才能保证顶丝压紧后有足够的接触面积。布置安装空间时，径向需要预留出紧定螺钉的扳手操作空间，套筒外圆和周边护罩、机架之间保留少量安全间隙，避免回转时发生摩擦。该类联轴器常应用在CA6140普通车床的进给箱改造、小型自动化滑台的伺服电机与滚珠丝杠连接、纺织机械的导辊轴对接、轻工输送设备的动力传递等场景，针对的是扭矩不大、转速中等、两轴对中精度难以保证的传动工位，结构紧凑零件数量少，三维建模时所有特征参数均可调整，可通过修改内孔直径、套筒外径、总长度、螺旋槽参数适配不同功率等级的传动需求。
