机床防护舱配套带连杆非锁定操作桨柄

　　这款带连杆的非锁定桨柄，主要面向普通车床、中小型加工设备的防护舱门、检修盖板以及小型启闭机构的手动操作场景，在车间设备改造、老旧机床护罩复位、工装台安全挡板加装等工况中十分常见。不同于带自锁卡位的压紧手柄，该桨柄全程不设置锁止齿位，操作人员扳动桨柄时，动力通过铰接连杆传递到舱门闩部或者挡板拨叉，松手后桨柄不会自行卡滞在半开位置，能够避免加工过程中碎屑飞溅、振动磕碰导致手柄意外卡位，护舱启闭动作全程平顺，在需要频繁开合观察加工状态、清理切屑的日常生产环节，操作反馈直接，没有多余的解锁步骤。

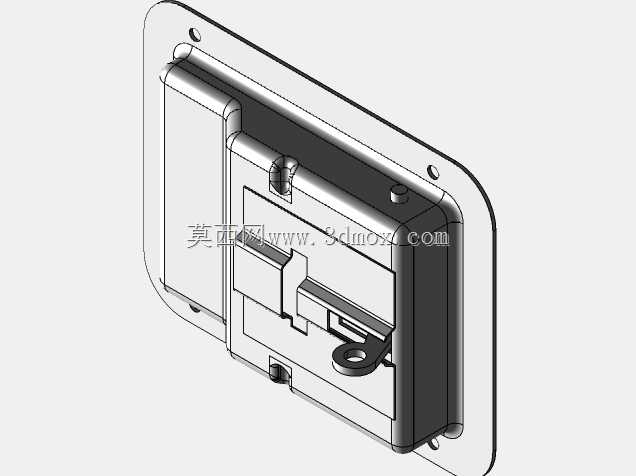

　　从结构设计思路来看，整体构件围绕“扳动行程—连杆摆角—闩体位移”的匹配关系展开：桨柄握持段采用贴合手掌施力方向的扁平桨状造型，扳动时力臂长度经过权衡，既不会因力臂过长导致手柄外伸过多占用机床操作侧通行空间，也不会因力臂过短造成操作人员扳动费力；桨柄根部的铰接孔与连杆端头的铰接位同轴度在建模阶段就做了约束，连杆两端的铰接轴孔保留了合理的活动间隙，装配后连杆随桨柄摆动做平面四杆运动，将手柄的旋转扳动转化为闩销的直线伸缩动作。和手柄配套的安装基板贴合防护舱内壁布置，基板四周预留的沉头安装孔对应舱壁预设的螺栓位，安装时基板完全嵌入舱壁内侧的预留凹槽内，外边缘和舱壁内表面齐平，不会突出勾挂操作人员的工作服或者擦拭棉纱。

　　外形与安装边界方面，整套机构的外露运动件全部集中在防护舱内侧：基板轮廓为带圆角的矩形，圆角半径匹配舱壁冲压凹槽的过渡圆角，安装后基板和舱壁之间没有明显台阶缝隙，切屑、切削液不会淤积在安装缝隙当中；桨柄处于自然垂落位置时，其最外端距离舱壁内表面的凸起高度控制在安全范围内，操作人员在舱门关闭后伸手调整卡盘、更换刀具时，不会被凸起的手柄磕碰手臂。连杆的布置路径避开了舱内刀具运动、工件旋转的干涉区域，整个连杆的运动包络在三维建模时已经和车床卡盘最大回转直径、刀架横向行程做了干涉校验，哪怕是机床满负荷加工最大长度工件，运动中的工件、刀座都不会和手柄连杆机构发生剐蹭。

　　实际使用层面，这套非锁定桨柄的特性适配机床防护舱的使用逻辑：操作人员关闭舱门时扳动桨柄，连杆带动闩销滑入舱体侧的锁扣槽，到位后操作人员松开手柄，桨柄依靠自身配重保持在贴合舱壁的收拢位置，不需要额外设置锁止结构来固定手柄位置；开启舱门时反向扳动桨柄即可带动闩销退出锁扣，全程操作动作单一，新上岗的操作人员不需要额外培训即可上手。构件的所有铰接位置都预留了润滑脂加注空间，长期在充满金属切屑、少量切削液挥发的车间环境中使用，铰接面不容易出现卡涩，维护时只需要定期拆开铰接销擦拭补脂即可，不需要复杂的调校流程。建模过程中所有板件的壁厚都按照机床附件的常规受力等级设定，桨柄握持段的厚度能够承受操作人员正常扳动的施力，不会出现扳动时手柄形变过大导致连杆行程偏移的问题，基板的厚度匹配舱壁凹槽的深度，安装后不会出现基板受压凹陷、铰接位错位的情况，整套机构和机床防护舱的适配性较强，既可以用于新生产机床的护舱配套，也可以作为老旧设备护舱手柄损坏后的替换测绘参照。
