带安装法兰的立式支撑铰接支座结构

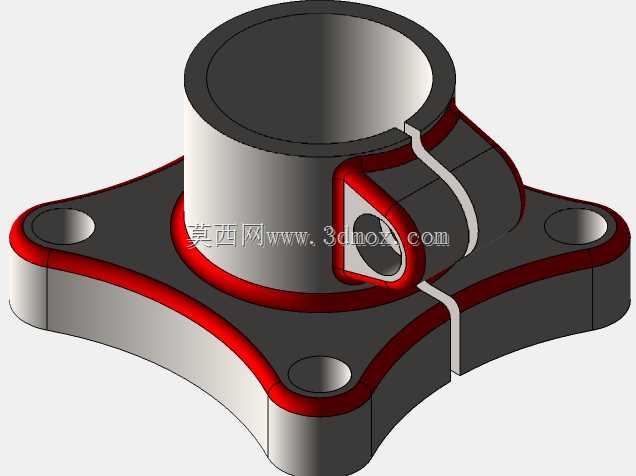

　　在车间做非标工装和小型传动单元布局时，这类带立式筒身、底部四向延展安装法兰的支撑支座，往往是连接固定基座与上方回转、铰接杆件的核心受力件。它的使用场景并不局限在某一台专机上：轻型输送线的侧边张紧摆臂转轴座、小型包装设备的连杆摆动支点、工装夹具里的导向柱承托件，甚至教学实训台里用来演示静力学安全系数的典型承载样件，都能见到同构型结构。实际选型时，工程师最先核对的不是外观造型，而是底部法兰的安装边界：四个角位的沉头通孔呈十字分布，孔位中心距决定了它能否直接适配现有工作台面的预留螺孔，法兰下表面需要全程贴合安装基准面，不能出现局部悬空，否则拧紧连接螺栓后会在法兰根部产生附加弯矩。筒身部分为中空贯通结构，这种设计一方面可以让穿过支座的转轴、

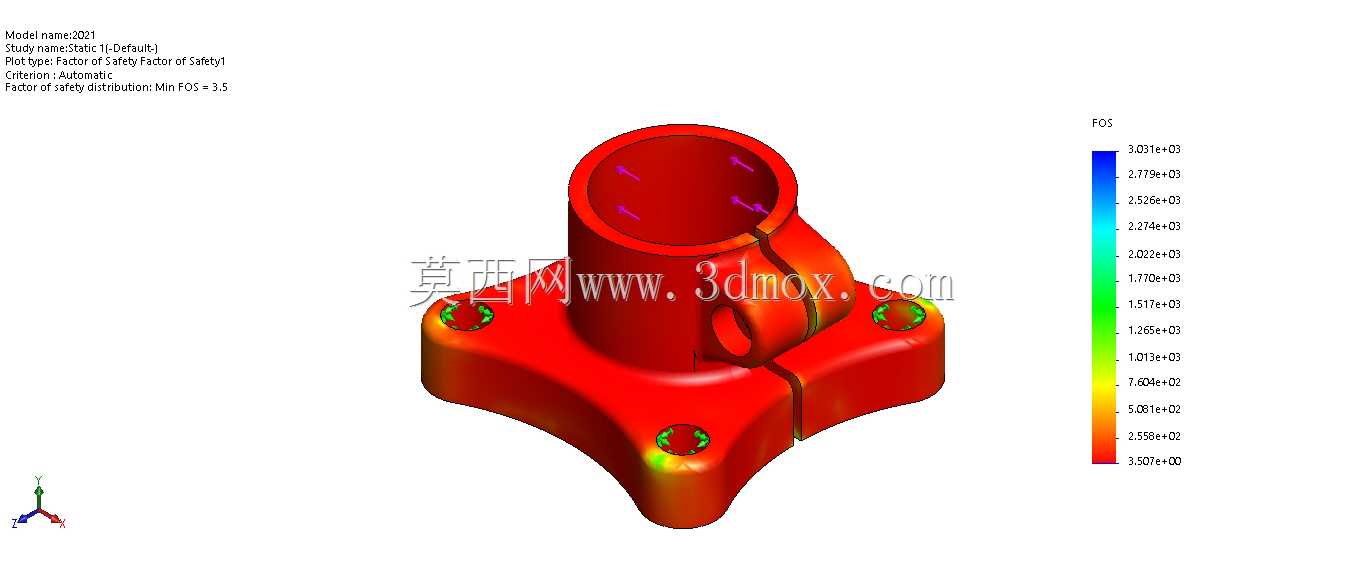

　　拉杆或者管线从内部走线，减少外置护罩的干涉；另一方面在保证侧壁抗弯截面模量的前提下，去掉内部冗余材料，降低铸件或者机加工件的整体重量。筒身侧面开出的侧向铰接耳孔，是整个支座区别于普通法兰套筒的关键结构：主筒承担竖直方向的支撑载荷，侧耳则用来连接横向限位杆、角度调节块或者传感器安装支架，两个方向的受力在筒身和法兰的过渡圆角处汇合，因此建模时这个区域不能做尖锐直角，必须保留连续的铸造圆角，分散应力集中。从受力逻辑来看，支座工作时，上方筒口承受来自被支撑件的径向偏摆力和轴向压力，底部四个安装孔通过螺栓把倾覆力矩传递到工作台面，法兰的四个延展臂就像四个弹性支撑脚，把集中在筒身的载荷逐步扩散到更大的接触面积上；有限元仿真结果里，

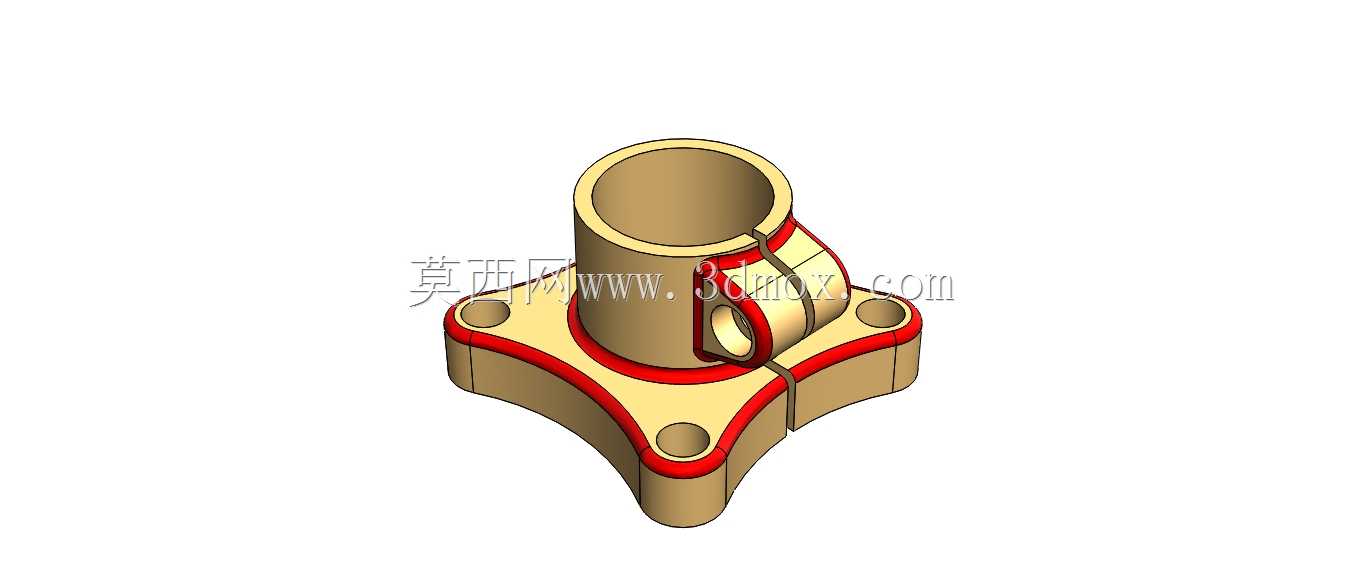

　　筒身内壁和侧耳交接区域应力水平最高，法兰远端的安装孔周围应力最低，颜色云图从高值红区向低值蓝区过渡的分布，也正好对应了这个传力路径。做三维结构设计时，先从底部安装基准面开始搭建草图，按照实际台面的螺孔间距定出四个安装孔的位置，再向上拉伸法兰基体，法兰边缘做向下的弧形收边，既避免锐边划伤装配人员，也让法兰在受倾覆力时拥有更好的弹性变形余量。主筒的内径要匹配配套转轴的轴径公差，内壁预留衬套压装的余量，如果是采用尼龙衬套或者含油轴承的工况，筒壁厚度要保证衬套压入后不会出现胀裂；侧耳的同轴孔需要和主筒轴线保持设计要求的空间角度，装配时销孔要能一次性穿过铰接销，不能出现别劲卡滞。外形尺寸方面，法兰的最大外廓尺寸要小于安装工位的可用空间，

　　尤其是四个延展臂的末端，不能和相邻的气缸、管线槽发生运动干涉；筒身总高度要匹配被支撑件的铰接中心高度，过高会放大悬臂弯矩，过低则会导致上方连杆运动时和法兰表面摩擦。这类支座如果采用铸造工艺，要保证筒身和法兰交接处的壁厚均匀，避免出现缩孔缺陷；如果采用板材焊接后机加工的方案，法兰和筒身的环焊缝需要打磨平滑，后续在关键受力面做铣削加工，保证安装面的平面度和筒体内孔的同轴度。现场装配时，四个安装螺栓要按照对角顺序分步拧紧，预紧力保持一致，防止法兰局部受压变形；日常维护中可以通过侧耳的铰接间隙判断衬套磨损情况，当横向晃动量超过允许值时，只需更换筒内衬套，不必整体更换支座，能有效降低备件成本。
