碳纳米管蜂窝晶格管状微观结构

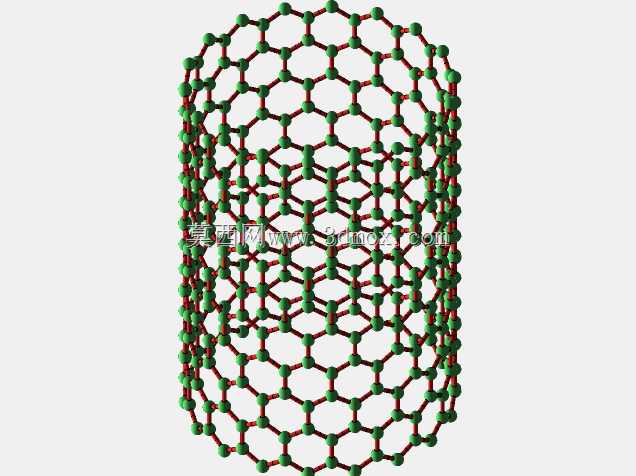

　　这套三维结构围绕碳纳米管的典型微观构型展开，主体呈现为两端封闭的中空长圆柱形态，管壁完全由碳原子构成的六元环蜂窝网格连续卷绕而成，节点处的绿色球体代表碳原子位置，红色杆件对应碳碳键连接关系，整体网格沿管体周向与轴向规则排布，清晰还原sp2杂化碳原子形成的卷曲石墨烯片层特征。从工程应用视角看，这类纳米尺度管状结构在复合材料增强、导电导热功能填料、微纳传感器、储能电极、纳米级流体通道等场景中频繁出现，结构设计人员在做宏观复合材料铺层、功能涂层配方、微纳器件封装时，往往需要先明确单根碳管的晶格取向、管径与长径比，再判断其在基体中的分散、搭接和载荷传递行为。建模时没有采用简单光面圆柱代替，而是逐环搭建蜂窝网格，目的就是把管壁的开孔特征、

　　端部封帽的五元环过渡方式、键长与键角的空间关系直观表达出来；这种表达在教学演示、原理验证和前期方案沟通中很有价值，能够避免把碳管误当成实心纤维或普通圆管来处理。管体外形边界为细长回转体，径向尺寸远小于轴向长度，安装或嵌入装配体时主要占用狭长空间；端部封帽呈半球状收拢，不会出现尖锐外延结构，因此在阵列排布时可按圆柱包络面设定最小间距，周向预留网格观察或流体通过的空隙。若用于复合材料示意，多根碳管可按随机取向或定向铺放复制阵列，需要注意管间不能发生晶格穿插，搭接位置以点接触或小面积靠近为宜；若用于导电网络分析，连续的蜂窝壁可作为载流路径，管体之间的接触点则决定网络导通阈值。设计思路上，先由平面石墨烯蜂窝点阵确定六元环间距，

　　再按卷曲矢量将平面网格映射到圆柱面，最后在两端用非六元环完成封帽，使整个管壁保持连续而无自由断边。这样处理后，模型既能展示扶手椅、锯齿或手性取向带来的网格螺旋差异，也能用于核对管径与环数之间的对应关系。对于设备选型人员，该结构可帮助理解碳管作为增强相时的长径比优势、轴向承载特点以及管壁中空带来的轻质特性；对于三维建模从业者，它提供了一个从微观晶格到宏观管状包络的典型练习对象，重点在于节点阵列、杆件连接、曲面卷绕和端部收口的协同控制。整体结构没有复杂运动副，核心价值在几何拓扑与空间关系的准确表达，可作为纳米材料原理展示、复合材料微观结构说明以及功能器件概念设计中的基础构型。
