SAE螺纹法兰BSPP1.5寸液压连接构件

　　该构件属于液压管路系统里的标准连接法兰，核心作用是在高压油液输送回路中实现刚性管路与阀块、泵组、液压执行元件之间的密封对接，常见于工程机械液压站、注塑机动力单元、机床液压系统、冶金设备油路以及船舶液压管路的布局场景。这类法兰区别于普通平焊法兰，采用SAE法兰的安装孔位规范，配合BSPP英制管螺纹接口，既可以通过端面O型圈实现高压静密封，也能通过内螺纹直接对接带外螺纹的硬管或软管接头，在中高压液压工况下替代传统螺纹直通接头，降低管路转角处的应力集中。

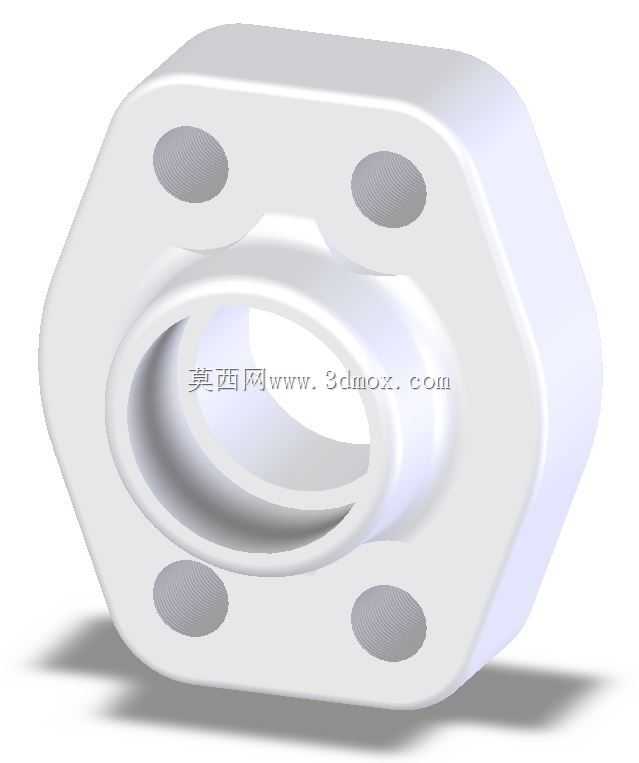

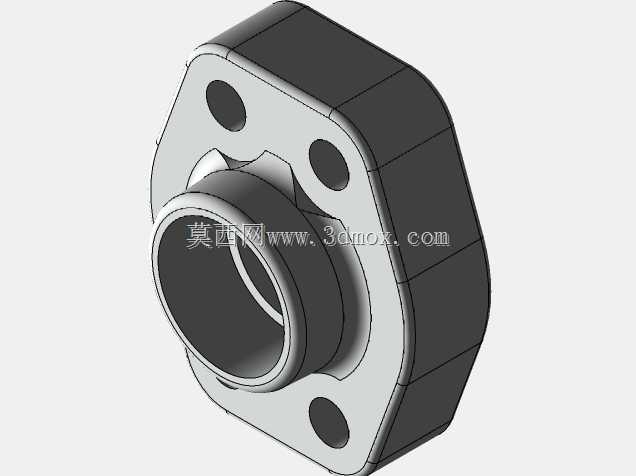

　　从结构设计逻辑来看，该法兰主体采用近似方形的切边轮廓，四个角位布置贯通安装孔，这种布局相比圆形法兰更节省安装空间，在阀块表面排布多组油路接口时，相邻法兰的边角不会发生干涉，四个螺栓的锁紧力均匀分布在密封面四周，拧紧后密封面的压合变形量一致，不会出现局部密封压不实导致的渗漏。法兰一侧向外延伸出带BSPP内螺纹的圆柱接口，接口根部做了加厚过渡圆角，油路从法兰端面的通径孔平滑过渡到螺纹段内孔，流道没有突变台阶，油液通过时的局部压力损失更小，同时根部圆角可以消除管路振动带来的应力集中，避免长期交变载荷下出现根部开裂。法兰的密封端面加工有定位沉台，装配时O型密封圈可以嵌入沉台内，高压油液作用下密封圈不会被压力挤入密封间隙，适配公称压力通常覆盖31.5MPa以内的液压回路。

　　建模过程中首先依据SAE法兰对应的安装尺寸规范锁定四个安装孔的中心距、孔径以及孔位相对于中心通径的位置公差，法兰本体的厚度按照对应压力等级的强度要求设定，保证螺栓锁紧后法兰面不会发生翘曲变形。延伸的螺纹接口段长度预留足够的螺纹啮合长度，BSPP管螺纹的有效牙数满足密封连接要求，接口外圆与法兰本体结合处采用拔模斜度与圆角过渡，既符合铸件或锻件毛坯的成型工艺，也避免热处理过程中出现应力集中。法兰的非加工外轮廓做了倒角处理，安装操作时不会划伤装配人员，同时各个棱边的倒角也让零件在批量加工、转运过程中不容易出现磕碰毛刺。

　　安装边界方面，该法兰贴合安装的阀块或泵体表面需要保证平面度与粗糙度要求，四个安装螺栓采用对角分步拧紧的方式，让密封圈均匀受压；外接管路拧入螺纹接口时，螺纹段缠绕密封带或配合螺纹密封胶，管路轴线需要与法兰接口轴线保持同轴，避免强行装配带来的侧向弯矩。法兰整体重量控制在四百克级别，单件体积紧凑，在狭小的液压站内部布局时，不需要预留过大的操作空间，常规开口扳手即可完成四个螺栓的锁紧作业。油路通径匹配1.5寸管螺纹的过流面积，能够满足大流量液压回路的通油需求，不会因为法兰通径缩口造成系统发热、流量不足的问题。零件的材质通常选用碳钢做表面发黑或镀锌处理，也可根据耐腐蚀工况选用不锈钢材质，三维模型完整还原了法兰的所有结构细节，包括安装孔、内螺纹示意、密封沉台、过渡圆角以及外轮廓切边，设计人员可以直接将其调入液压系统总成中做管路干涉检查，也可以据此导出工程图指导毛坯锻造、机加工与密封槽检验，在做液压站布管时提前核对法兰与周边管路、阀件的间距，避免装配阶段出现孔位不对、空间不足的返工问题。
