90度方形法兰弯管耦合连接件

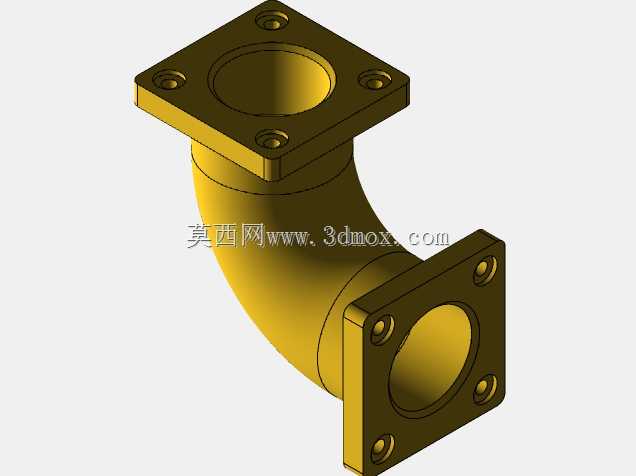

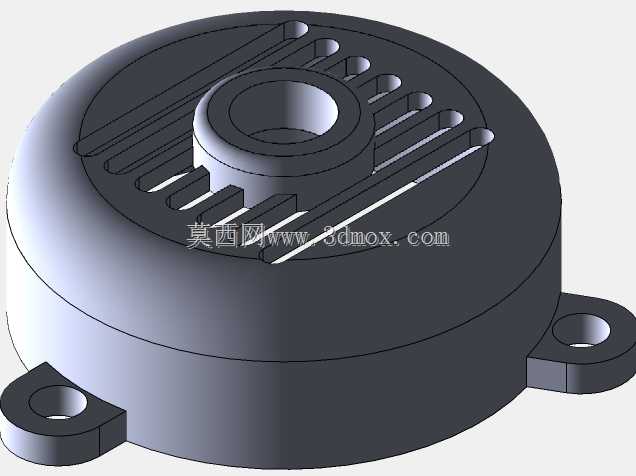

　　这套三维结构围绕管道系统中常见的90度转向需求展开，主体为一段两端带方形法兰盘的直角弯管耦合件，同时兼顾方形瓶体接口、风扇防护罩安装以及漏斗类导流结构的造型特征，属于管路连接与流体导向类通用机械零部件。从实际工况看，这类弯头连接件广泛出现在液压管路、通风除尘系统、流体输送管线以及机床冷却回路中，当两段正交布置的管道需要刚性对接并保证密封面贴合时，方形法兰相比圆形法兰在四个角点布置螺栓，安装定位更直观，抗扭刚度也更突出，尤其适合空间受限、需要借助设备壁面或支架平面进行固定的场合。

　　建模时首先要确定的是弯管的曲率中心与弯曲半径。弯管段采用等截面圆弧过渡，内壁光滑连续，避免流体在转向处产生剧烈涡流或压力损失；弯曲半径过小会导致内侧流道挤压、外侧壁厚减薄，过大则占用安装空间，因此在草图阶段需结合通径反复权衡。两端方形法兰盘与弯管轴线保持垂直，法兰面上均匀分布四个沉头螺栓孔，孔位关于法兰中心对称，沉孔深度需保证螺栓头完全沉入而不凸出接合面，这一点在与配对法兰或设备面板贴合时直接影响密封可靠性。

　　法兰与弯管的交接处做了加厚过渡，根部圆角处理能够分散应力集中——管路在承压或受振动时，焊缝与法兰根部往往是疲劳裂纹的高发区，圆角过渡既改善了铸造或焊接工艺性，也让应力分布更平缓。方形法兰的外轮廓边长、螺栓孔中心距、通径内径三者构成了核心安装边界：选型时需核对配对法兰的孔距是否一致，法兰盘厚度要满足螺栓预紧力下不发生翘曲，而弯管两端面的平行度与垂直度则决定了管路对接后是否存在附加弯矩。

　　从功能特性上讲，该耦合件承担着改变介质流向同时提供刚性连接接口的双重作用。作为液体漏斗使用时，弯管的弧形内壁起到导流作用，介质从上方方形接口进入后沿弧面平滑转向排出，减少飞溅与残留；作为风扇防护罩或安全防护结构的安装基座时，方形法兰面提供了平整的固定平台，四个角点螺栓可将护罩牢固锁紧在设备壳体上；作为方形瓶体或方口容器的转接件时，法兰方孔与容器方口对接，再通过弯管转向接入圆管或下游设备，实现方口到管路的过渡。

　　结构设计思路上，整体采用一体化实体造型，弯管抽壳形成均匀壁厚，两端法兰通过拉伸凸台与管体合并，螺栓孔采用切除拉伸并加沉头特征。建模过程中需特别注意弯管内外壁的同心关系，保证弯曲段壁厚一致，避免局部薄厚不均影响承压能力。法兰面的密封槽或密封面平面度应在工程图中明确标注，若用于压力管路，还需在法兰接合面预留垫片位置或加工密封水线。安装边界方面，弯管占据的空间包络由两端法兰外伸尺寸和弯曲半径共同决定，布置管路时要在弯头外侧预留螺栓装拆空间，四角螺栓的扳手空间不足是现场安装最常遇到的问题，三维环境下进行干涉检查可以提前暴露这类隐患。

　　对于结构设计与选型人员而言，这类零件看似简单，却集中体现了管路连接件的典型设计要素：流向改变的平滑性、法兰对接的密封性、螺栓布局的可装配性以及弯管壁厚的承压合理性。在三维建模中把圆角过渡、沉孔深度、法兰垂直度、弯管曲率这些细节做到位，模型才能真正指导后续的加工、铸造或焊接，并在设备装配时顺利完成对接。
