CA6140车床鸡心夹传动弯管构件

　　在普通卧式车床的轴类零件装夹工序里，细长轴、小直径光轴以及两端需要预留顶尖孔的回转工件，无法直接通过三爪卡盘完成可靠夹持——卡爪直接抱紧工件外圆既会夹伤已加工表面，也会在轴端留下干涉余量，鸡心夹（又称鸡心卡箍、传动夹头）就是配套车床两顶尖装夹方案的核心传力构件。这套弯管形态的鸡心洲构件，是CA6140系列卧式车床鸡心夹的主体传动拨杆部件，整体采用圆管弯制成型，没有额外的拼接焊缝与切削加工面，依靠管材自身的连续曲面完成扭矩传递。

　　从实际装夹逻辑来看，工件两端预先钻好中心孔，由车床主轴端的活顶尖与尾座端的死顶尖共同顶紧实现径向定位，鸡心夹的卡箍部分抱紧工件轴端，拨杆侧抵靠在车床主轴法兰盘的卡爪或者拨盘销柱上：主轴旋转时，拨盘销柱先拨动这套弯管拨杆，再通过卡箍带动工件随主轴同步回转，整个传力路径没有滑动间隙，适合轴类零件的外圆车削、端面车削、滚花以及长丝杠的粗精加工场景。

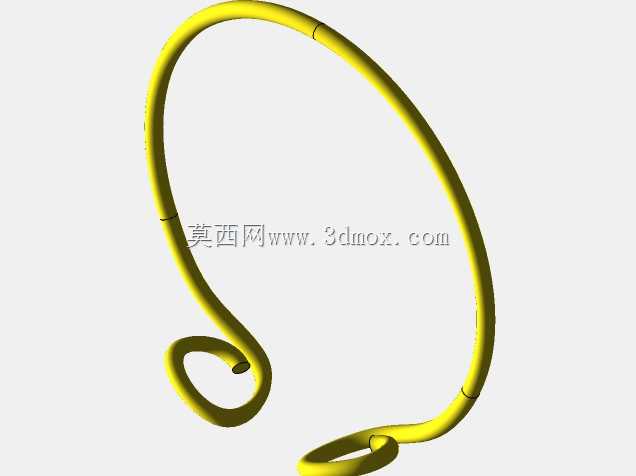

　　这套弯管构件的形态设计完全贴合装夹操作的空间需求：主体大弧度弯环的轮廓，是为了避让车床主轴端的拨盘外圆与卡爪凸起，弯管末端的小回环结构，一方面作为拨杆的受力接触位，和拨盘销柱形成线接触，拨动过程中不会出现销柱滑脱；另一方面小环的圆弧过渡可以分散管材弯折处的应力，避免反复装夹受力后在弯角位置产生疲劳断裂。管材选用等直径无缝钢管弯制，管壁厚度均匀，整个构件没有尖锐棱边，工人在拆装鸡心夹、挪动工件的时候不会被剐蹭，弯管表面的弯折分段痕迹，是冷弯成型时分步进给压弯留下的工艺标记，每一段弯折的曲率都经过校核，保证弯环整体不会和主轴端面、刀架进给路径发生干涉。

　　从安装边界维度梳理，这套拨杆构件随鸡心夹整体装配后，回转最大外轮廓需要控制在CA6140车床主轴拨盘的回转直径范围内，弯管向外探出的长度不能超出刀架横向进给的安全间隙：车削过程中刀架沿Z向走刀时，弯管的最低位置要高于方刀架的上安装面，避免纵车外圆时刀架和拨杆发生碰撞。弯管末端的小环内径适配拨盘传动销的外径，装配后销柱和环内壁的间隙控制在1~2mm，间隙过大则拨动时会产生冲击，主轴正反转切换时会发出撞击声响，甚至带动工件产生周向窜动；间隙过小则装夹时很难快速把小环挂入销柱，工人上下工件的操作效率会明显下降。

　　在功能特性层面，弯管式鸡心夹相比传统实心锻打拨杆，自重更轻，整套夹头的旋转偏心量更小，主轴高速回转时的动平衡表现更好，细长轴高速车削时的振动幅度明显降低；管材自身的空心结构还具备一定的弹性缓冲，工件切削余量突然变大、切削扭矩瞬时升高时，弯管可以产生微量弹性形变，避免刚性传力直接顶偏顶尖、造成工件弯曲变形。针对不同直径的轴类工件，只需要更换对应规格的卡箍箍体，这套弯管拨杆可以通用在同系列多款鸡心夹产品上，备件互换性强，磨损后单独更换拨杆即可，不需要整体报废夹头。

　　建模过程中需要重点还原管材的连续扫略路径，弯环的空间曲率不能出现折线拐点，弯折过渡处的管壁壁厚要保持均匀，不能出现弯制工艺里的管壁起皱、截面扁化缺陷，小回环的收口位置要和主体弯管顺滑衔接，保证三维装配校验时可以准确模拟拨杆和拨盘销的接触位置，提前排查走刀干涉风险。
