CA6140车床开合螺母操纵连杆结构

　　开合螺母操纵连杆是普通卧式车床进给传动系统中承担手动开合动作的关键传力构件，常见于CA6140一类中等规格车床的溜板箱内部。它的作用并不是直接参与切削，而是把操作者在手柄端施加的摆动动作传递到开合螺母机构，使下半螺母与上半螺母合拢或脱开，从而接通或切断丝杠传来的车削螺纹运动。实际装配时，该连杆一端通过销轴与操纵杠杆或滑块相连，另一端与开合螺母驱动槽位配合，中间依靠细长杆身维持两端孔位的相对位置。

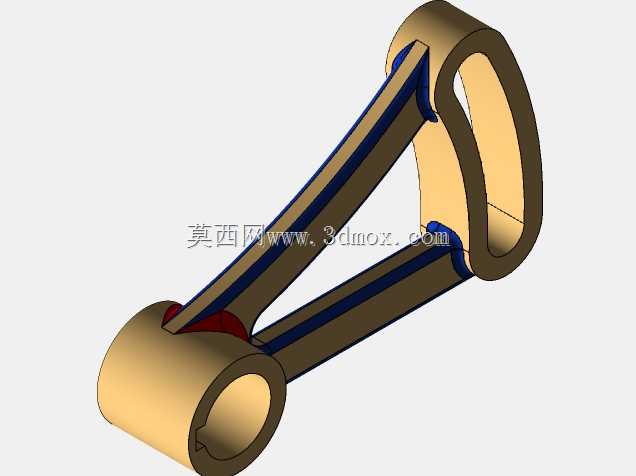

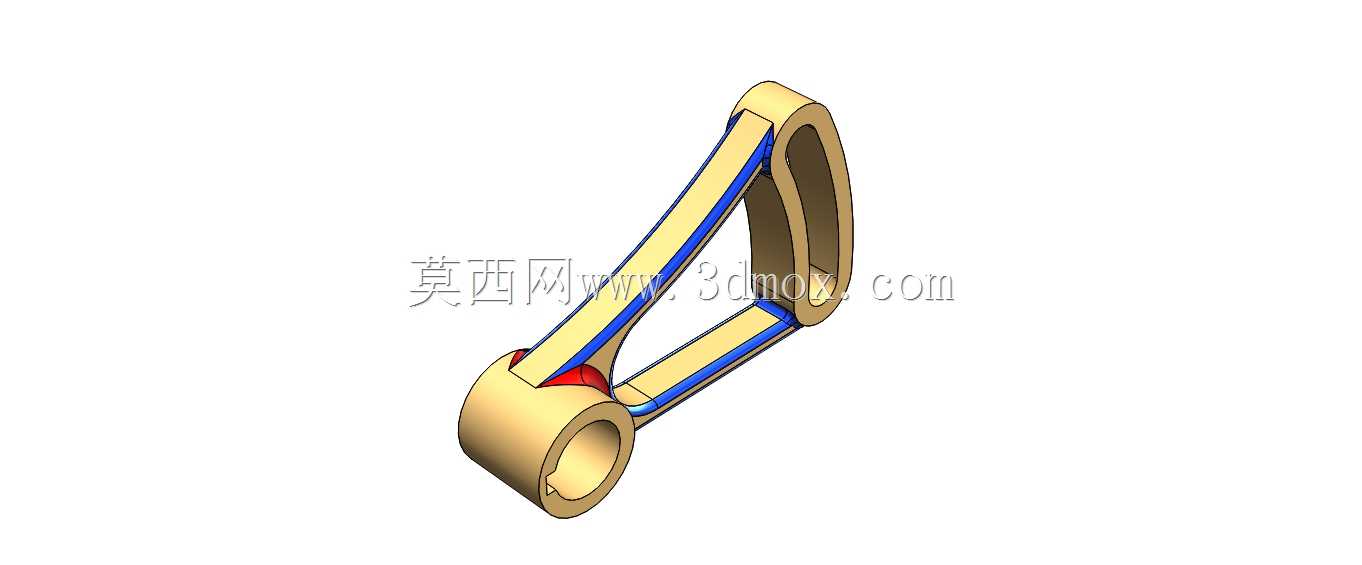

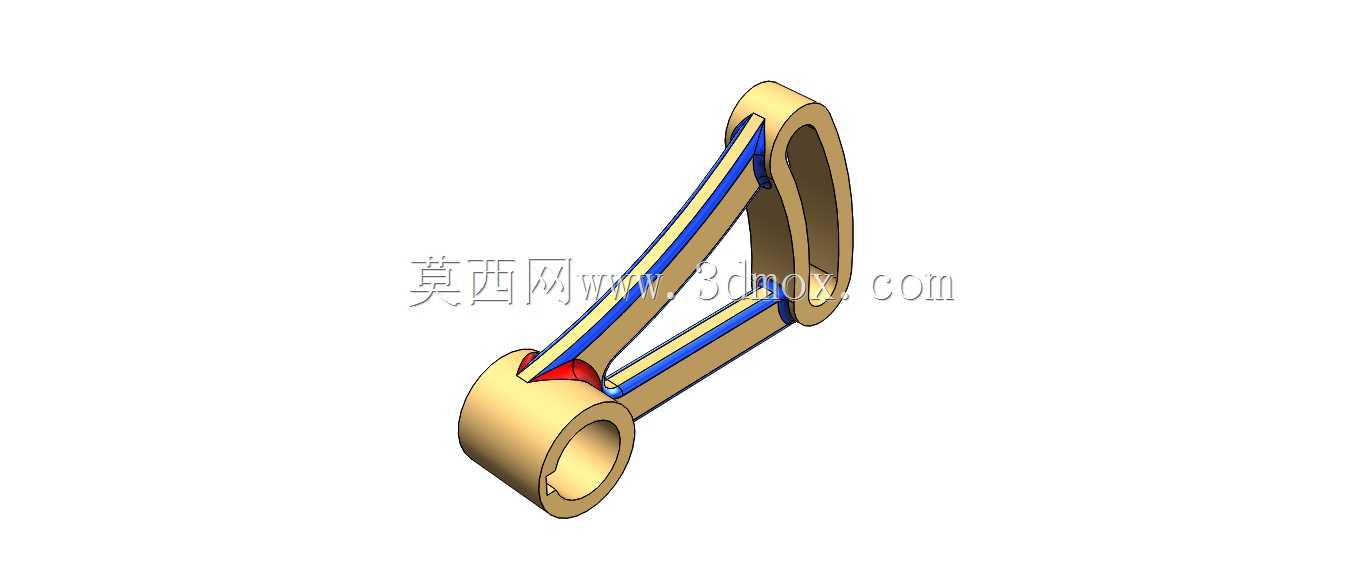

　　从结构形态看，零件整体呈不对称叉臂式轮廓，两端为带孔的加厚铰接端，中间由两条近似平行的肋杆连接。大端孔位用于承受主要摆转载荷，孔壁周围材料明显加厚；小端孔位则用于辅助连接，外形收窄并带有圆滑过渡。杆身并非简单等截面直杆，而是沿载荷传递路径逐渐变化截面，在孔端与杆身交接处采用大圆角过渡，以降低销轴孔边缘因反复摆动产生的应力集中。这种形态兼顾了传动行程、避让空间和刚性需求，尤其适合溜板箱内部构件密集、运动间隙有限的布置环境。

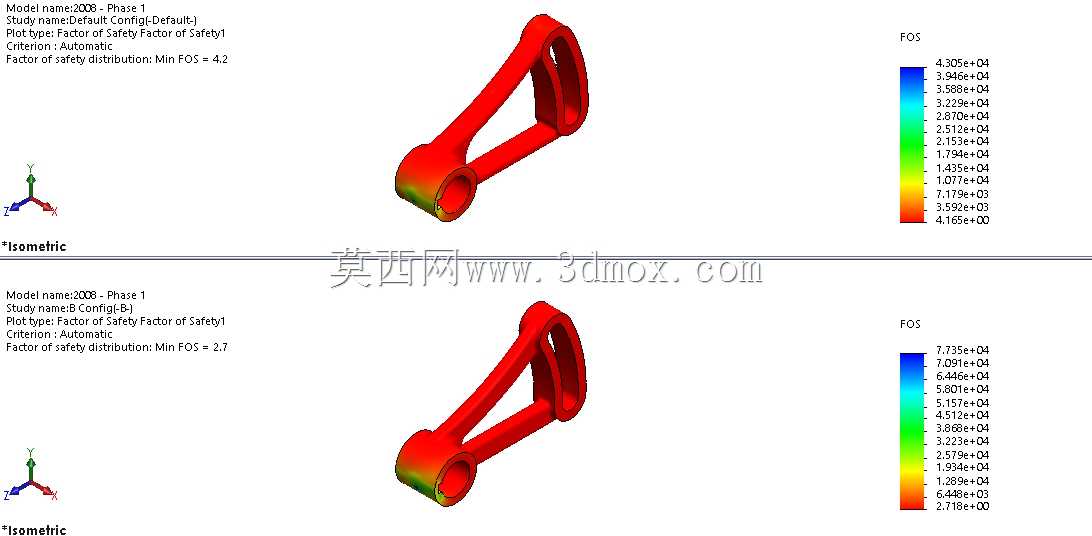

　　在车床工作过程中，开合螺母动作虽然频率不高，但对接过程存在明显冲击。手柄快速压下时，连杆需要把杠杆力矩转化为螺母合拢力；若丝杠与螺母牙型尚未完全对齐，连杆还会承受短暂偏载。因此设计时不能只按静态拉力校核，还要关注孔端挤压、杆身弯曲以及铰接处的疲劳倾向。模型中以安全系数云图展示了不同工况下的薄弱区域，结果显示低安全系数主要集中在下端孔口及杆身过渡附近，这与实际受力逻辑一致：销轴接触区存在局部压应力，弯扭复合作用又使过渡圆角处成为裂纹萌生的敏感位置。

　　建模时应优先保证两端孔的同轴度、中心距以及杆身运动包络，而不是单纯追求外观曲面。孔中心距直接决定操纵手柄转角与开合螺母行程之间的关系，若尺寸偏差过大，会出现螺母合不到位、脱开不彻底或手柄定位不稳定等问题。铰接孔内径需与销轴、衬套或垫圈形成合理配合，间隙过小会导致操纵发涩，间隙过大则会引起冲击噪声并降低螺纹接通位置的重复性。端部厚度也要结合相邻杠杆、开口销和挡圈空间确定，过厚会挤占溜板箱内腔，过薄则会削弱孔壁承压能力。

　　外形边界方面，连杆外侧轮廓需要避开溜板箱内壁、齿轮副和其他操纵杠杆。两条肋杆之间的镂空区域并非仅为减重，它能够在保证平面内抗弯刚度的同时减少材料堆积，并为铸造或加工后的缺陷控制提供更均匀的截面。若采用铸造毛坯，应注意肋板厚度过渡，避免厚大孔端与薄杆身连接处产生缩松；若采用钢板切割或焊接件，则需关注孔端加强和焊后变形。对于教学与设计验证场景，该零件适合用来演示载荷路径、拓扑减重、圆角优化以及铰接件疲劳校核的完整过程。

　　装配关系上，连杆处于平面摆动机构中，运动时两端孔轴基本平行，但受制造误差和操纵力偏置影响，仍可能出现轻微侧向扭转。因此孔端端面应保留足够的承压面积，与垫圈或衬套端面接触的区域不宜设置突兀台阶。杆身外轮廓在极限摆角下要进行干涉检查，尤其是靠近丝杠、光杠及溜板箱后壁的位置，应确认全行程中不会与润滑管路、紧固螺钉或其他杠杆发生擦碰。

　　从维护角度看，该连杆的失效多表现为孔位磨大、圆角处开裂或销轴松动后引起的变形。设计阶段可通过加大关键过渡圆角、优化孔端厚度、提高接触表面硬度以及在装配中采用耐磨衬套来延长寿命。受力分析结果也提示，真正需要强化的不是整个杆身均匀加粗，而是孔口接触区和弯应力集中的过渡段；盲目增加整体厚度虽然能提高安全裕度，却会增加操纵惯量和布置难度。围绕中心距、孔位配合、运动包络和局部应力集中进行细化，才能使开合螺母操纵连杆在车床进给机构中获得稳定、清晰且可靠的动作反馈。
