CA6140普通车床传动连杆结构设计

　　这款连杆是CA6140普通卧式车床内部传动链里的核心传力构件，在整机进给传动、主轴箱动力传递以及挂轮机构的运动转换环节承担着把旋转运动转化为往复直线运动、或者在偏心轴与滑动执行部件之间传递交变载荷的作用。熟悉普通车床运维和结构设计的工程师都清楚，CA6140作为国内机械加工车间保有量最大的通用卧式车床，其进给箱、溜板箱内部多处采用曲柄连杆机构来实现运动换向、过载保护以及行程限位的动力传递，连杆的结构刚性、配合精度直接决定了车床进给运动的平稳性，长期承受交变拉压载荷的工况下，连杆的结构设计合理性也直接影响整机的故障间隔周期。

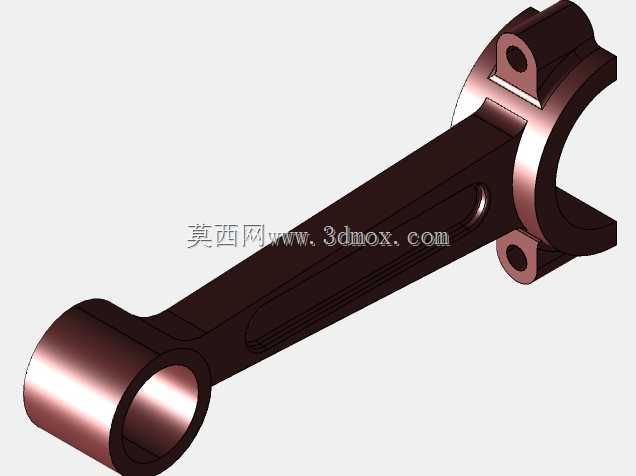

　　从实际装机的安装边界来看，该连杆小头端为整圆衬套安装孔，用于和活塞销、偏心销轴或者往复运动滑台的铰接轴配合，孔内通常会压入铜质衬套来降低铰接部位的磨损速率，衬套与销轴采用间隙配合，保证连杆在往复摆动过程中不会出现卡滞；大头端采用剖分式开合结构，也就是图中呈现的带两个螺栓锁紧耳的半圆抱箍结构，这种设计是为了方便在曲轴曲柄销、偏心轮轴上完成装配，不需要从轴端整体穿入，在车床内部狭小的传动箱装配空间里，剖分式大头可以直接扣合在曲柄销外侧，再通过两个高强度连杆螺栓把上下轴瓦锁紧，轴瓦和曲柄销之间保留规定的配合间隙，运转过程中由箱体内的润滑油飞溅进入摩擦面形成油膜。

　　结构设计层面，杆身采用了工字形截面的强化构型，这是内燃机连杆、机床传力连杆通用的优化思路：在相同的毛坯重量下，工字形截面的抗弯截面模量远大于矩形实心截面，能够在连杆随曲柄做高速往复摆动时，有效抵消杆身受到的横向惯性力弯曲变形，同时杆身表面沿长度方向布置的加强筋，进一步提升了杆身的抗失稳能力——连杆在工作循环中既会受到活塞侧推力带来的压杆稳定载荷，也会在换向瞬间承受交变拉伸载荷，工字形杆身配合过渡位置的大圆角设计，能够避免小头孔、大头剖分面和杆身衔接的位置出现应力集中，从根源上降低长期交变载荷下的疲劳断裂风险。

　　在车间实际运维场景中，这类连杆的失效形式大多集中在几个典型位置：大头剖分面的锁紧螺栓如果预紧力矩不足，运转过程中接合面出现微动磨损，会导致大头孔失圆，进而引发曲柄销的异常敲击；小头衬套如果润滑通道堵塞，长期干摩擦会造成衬套烧蚀、销轴拉伤；杆身如果在机床发生撞车事故、进给机构过载卡死时，会首先出现弯曲变形，变形后的连杆会导致往复运动行程出现偏差，加工出来的工件端面平面度、螺纹螺距都会超差。因此在三维建模过程中，不仅要还原连杆的外部外形，还需要完整保留大头轴瓦安装位、小头衬套压装孔、螺栓过孔、锁紧定位面的所有尺寸细节，装配校验时要模拟连杆在整个运动行程里的摆动包络空间，确认杆身和箱体内壁、相邻齿轮、传动轴之间不会发生运动干涉，同时核对大头螺栓的装配工具操作空间，保证现场装配时扭矩扳手可以顺利伸入完成预紧。

　　从尺寸匹配的角度，该连杆的中心距、大小头孔直径、剖分面厚度、螺栓孔跨距都严格对应CA6140车床的原厂传动部件尺寸，替换备件时不需要对相邻配合部件做二次加工，压入衬套、刮研轴瓦之后就可以完成装机调试，杆身的材质通常选用45号模锻钢材，毛坯经过调质处理获得足够的综合力学性能，大小头孔的精加工面需要达到规定的圆柱度和粗糙度要求，保证运转过程中摩擦副的油膜可以稳定形成。
