手势颜色传感板载模块结构设计

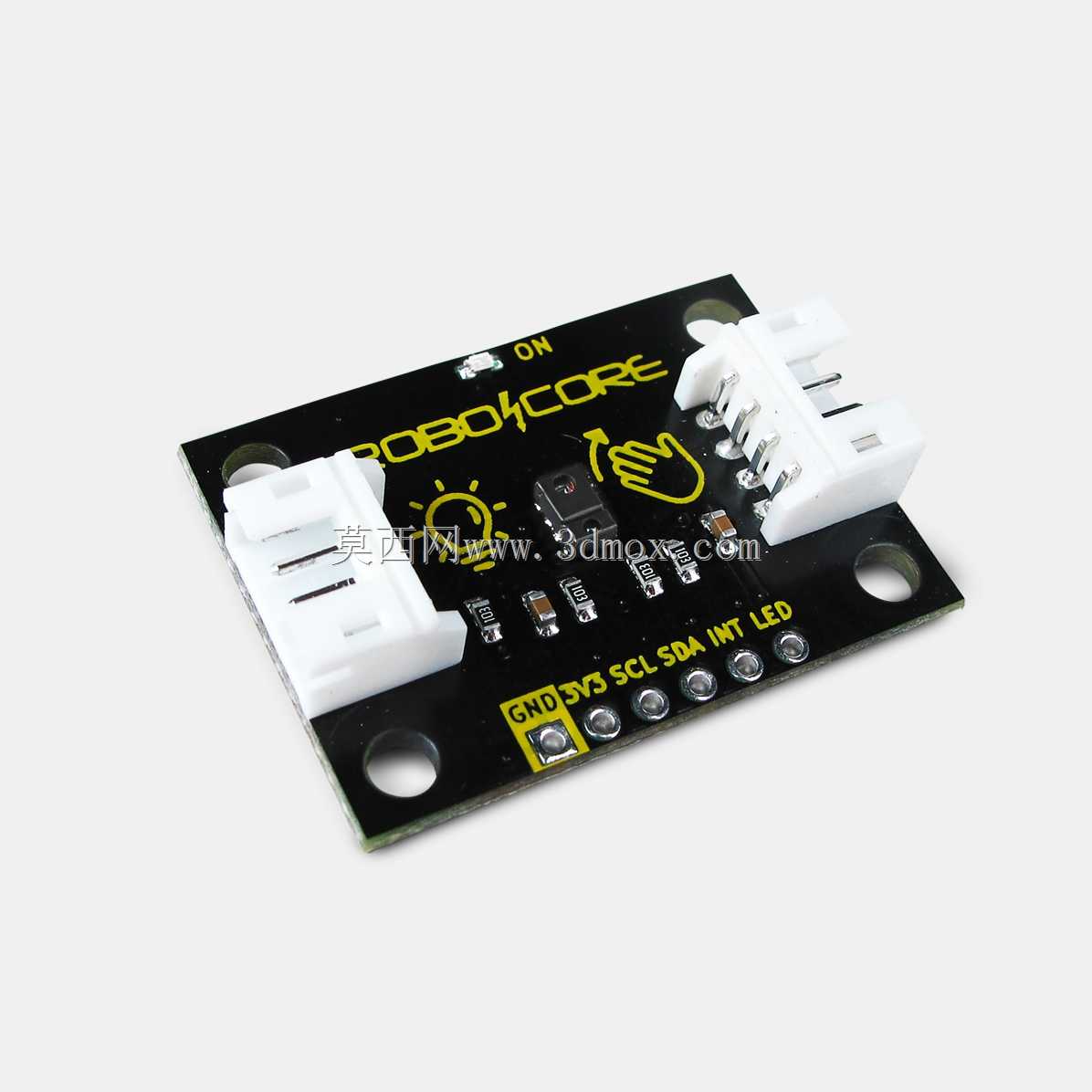

　　该结构围绕一块面向教学实验、机器人感知和小型智能设备开发的传感载板展开，核心器件为集成手势识别、环境光、颜色与接近检测能力的APDS-9960。板件采用矩形PCB承载形式，四角设置圆形安装孔，便于在机器人底盘、实验台架、外壳立柱或3D打印支架上进行螺钉固定。板面中央布置传感芯片，周边排布阻容元件与小型接口结构，两侧设置连接器区域，用于通过四路线缆与主控板边缘接口连接，形成供电、I2C通信和信号传输链路。

　　从实际使用场景看，这类模块并不局限于单一产品，而是作为感知前端嵌入交互式装置、移动机器人、教育开发平台、桌面自动化演示设备以及非接触控制终端。手势检测可用于近距离方向判断，例如左右挥动、上下移动或接近触发；颜色与环境光检测则可用于表面颜色识别、光照强度判断、循迹辅助或简单色彩分选。由于芯片本体体积小、集成度高，结构设计的重点不在复杂传动，而在传感器视场、安装姿态、接插件可靠性、板边防护以及与主控系统之间的线缆走向。

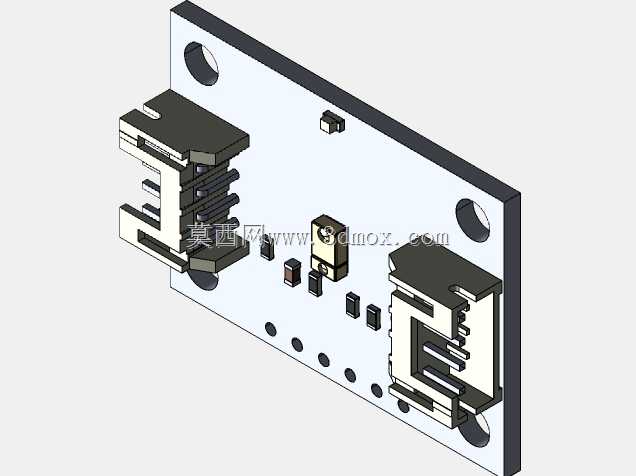

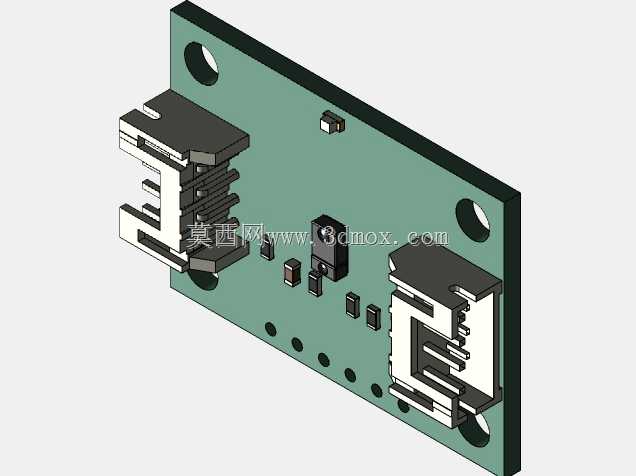

　　载板外形以平直矩形为基础，安装孔位于四角区域，孔位外保留足够边距，避免螺钉头压碰铜箔或元件。板上较高的元件主要集中在连接器和芯片周边，因此在整机布置时需要预留竖向空间，尤其是连接器插拔方向不能被外壳筋位遮挡。传感芯片上方应保持无遮挡窗口，若安装在半封闭壳体内，需在正对芯片的位置开设透光孔或使用红外与可见光透过率合适的罩面。罩面距离不宜过大，否则会削弱手势反射信号；也不宜贴得过近，以避免灰尘、摩擦和装配公差影响光学路径。

　　两侧连接器的布局使线缆可以从板边引出，适合在堆叠式电子系统中快速拆装。建模时需要准确表达连接器外形、插接口高度、焊盘附近禁布区以及板件厚度，因为这些结构会直接影响线束折弯半径和外壳开槽位置。若设备存在振动，线缆端部应预留缓冲段，或者在靠近连接器处增加线卡、扎带固定点，防止插拔力和反复摆动传递到焊点。板件四角孔位可配合铜柱、尼龙螺柱或自攻螺钉使用，不同固定方式对底壳平面度要求不同；采用金属螺柱时要注意与板内裸露导体保持绝缘距离。

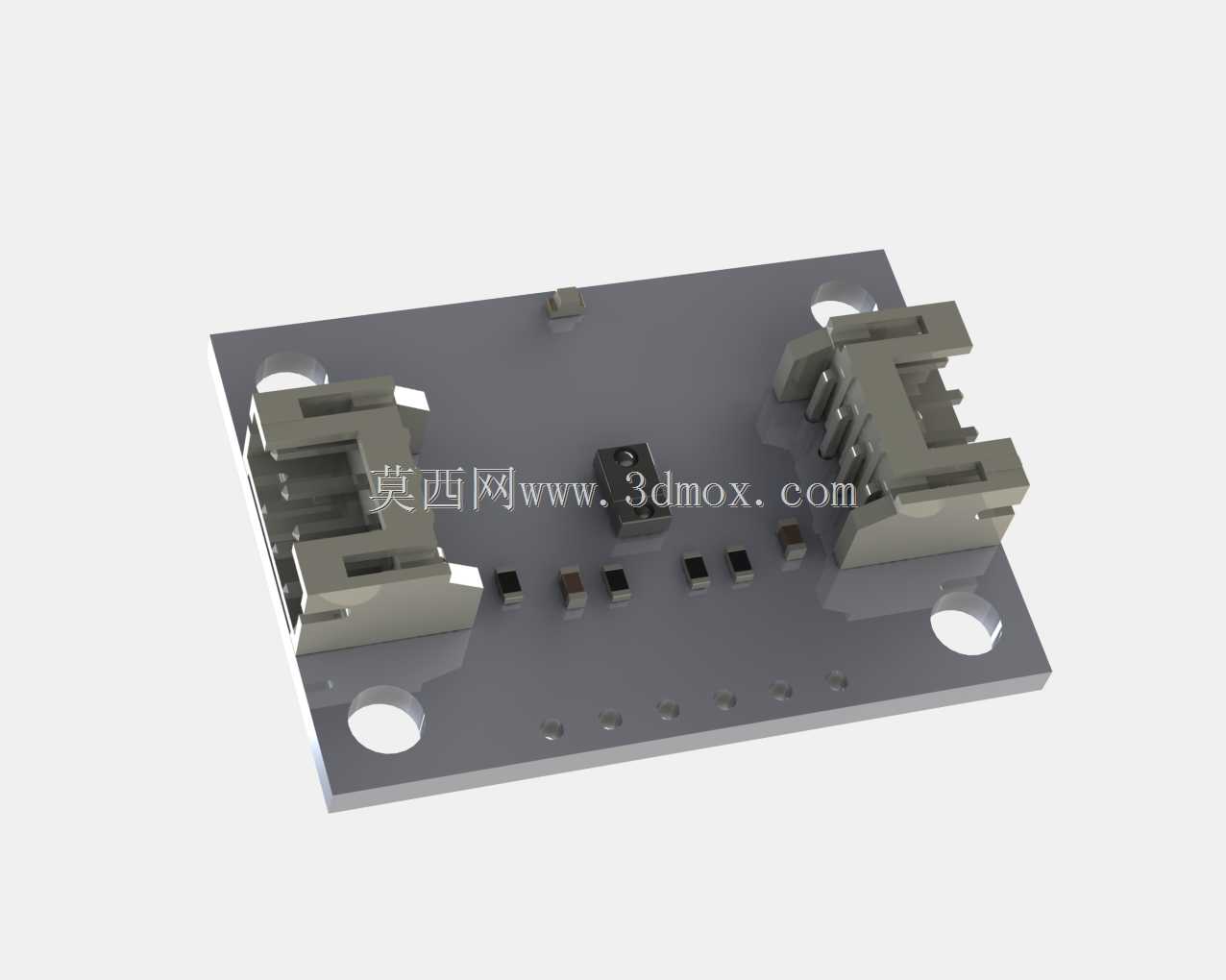

　　设计思路上，该模块强调“可安装、可连接、可维护”。PCB板面元件排布紧凑，传感器位于容易对准外部窗口的位置，连接器靠板边设置，减少线缆横穿板面的情况。小型贴片元件围绕芯片分布，既缩短信号路径，也让板面高低层次清晰。三维结构建模需要同时呈现电子元件的实体包络，而不是仅绘制一块平板；连接器、芯片、电容电阻和安装孔均应保留，以便在总装阶段检查干涉。对于外壳设计人员，模块最高轮廓、孔位坐标、连接器外轮廓和芯片光学中心位置是最关键的安装边界。

　　在机器人应用中，该板可安装在机械臂小臂端、移动机器人前部或人机交互面板后方。前置安装时，传感器朝向运动区域，可通过接近检测实现避障或唤醒；朝上安装时，可识别手部划过动作，配合控制逻辑完成菜单切换、方向指令或启停操作。颜色检测则要求被测表面与芯片保持合适距离，并尽量减少环境强光直射。若用于工业演示或教学平台，结构上可增加标准化安装支架，使板件能够兼容铝型材、亚克力面板和螺钉孔阵列。

　　整机装配时，板件下方应保留少量离板间隙，避免底面直接摩擦金属台面；上方窗口与传感器之间要形成连续光路，连接器外侧需留出手指或镊子操作空间。若多块板卡叠放，该传感板宜放在最靠近交互面的一层，且不应被高元件遮挡。长期运行场景中，还需考虑灰尘积聚对光学窗口的影响，外壳开孔可采用下沉式遮光筋，既限制杂散光进入，又减少环境光突变造成的误判。

　　总体而言，该模型适合用于电子感知模块的结构校核、教学机器人线束布置、手持式交互设备外壳开发以及小型自动化装置的传感器选型验证。其结构价值在于把光学传感芯片、板级安装孔、边侧连接器和贴片元件包络完整纳入三维空间，使设计人员能够在加工外壳、规划线缆和确定安装姿态之前，提前确认视场、间隙、固定方式与维护可达性。
