智能手机后盖摄像头模组结构造型

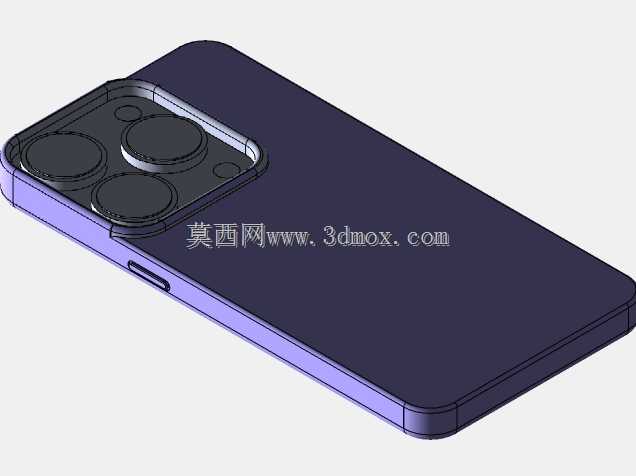

　　该三维造型围绕智能手机后盖及后置摄像头区域展开，重点还原整机背部轮廓、侧边按键、镜头凸台与多摄布局之间的空间关系。建模过程中先从二维轮廓草图入手，将机身背部外形按手机厚度方向拉伸，形成基础壳体；随后单独建立摄像头区域的镜头、闪光灯和装饰件，并通过凸台、切除与局部加厚处理，表现后摄模组相对后盖的凸起关系。屏幕区域则依靠切割挤出和挤出特征完成边界划分，使前面板、中框与后盖在装配关系上保持连续。

　　从结构设计角度看，手机后盖并不是简单的平板曲面。背部外轮廓需要兼顾握持手感、摄像头避让、侧边按键布置和整机装配间隙。模型中后盖四角采用圆角过渡，长边与短边之间保持连续曲率，可减少外观面在渲染和后续加工验证中的折痕。摄像头模组位于背部左上角，模组底座略高于后盖表面，三个大尺寸镜头与辅助元件按矩形区域排布，外围设置装饰圈和沉台。这样的造型既能表达真实手机中镜头保护圈、镜片和闪光灯的层次，也能提示结构工程师在堆叠设计时预留摄像头支架、泡棉、防尘圈和装饰件的安装空间。

　　在实际产品开发中，此类模型可用于消费电子外观评审、结构干涉检查、保护套适配、镜头区域避让分析以及展示渲染。后盖造型确定后，需要进一步核对内部主板、电池、摄像头支架、无线充电线圈和散热材料的边界。镜头凸台高度直接影响手机平放稳定性、保护套开孔深度和摄像头防护设计；侧边按键的位置则与中框强度、按键行程、防水密封以及内部FPC走线相关。模型将侧键以细长凸台形式表现，能够为按键孔位、卡扣和弹片布置提供直观参考。

　　外形尺寸方面，整机按直板智能手机比例建立，长宽关系接近常见大屏机型，厚度方向通过中框与后盖分层体现。摄像头区域的外轮廓比后盖表面高出一段距离，镜头孔位在模组内呈三角形分布，周边保留装饰件壁厚。若进入详细设计阶段，还需在该外观基础上补充拔模斜度、装配止口、螺丝柱、卡扣、筋位、胶位和公差控制；若用于CNC手板或注塑验证，则应继续明确中框分件线、后盖材料厚度、表面处理区域和镜头镜片装配顺序。

　　颜色处理上，机身背部采用深色后盖与浅紫色中框形成对比，便于观察背部大面、侧边转折和摄像头凸台的边界。渲染时通过材质差异表现玻璃或金属质感，使镜头圈、闪光灯、按键和机身侧面的层次更加清晰。对于三维建模从业者而言，该作品的价值不在于复杂机构运动，而在于训练消费电子产品从草图轮廓到实体分件、从外观曲面到结构避让的完整建模思路。建模时需特别注意摄像头模组与后盖之间不能出现特征穿插，圆角半径要与相邻曲面匹配，侧边按键不能破坏中框连续性，屏幕与后盖的厚度分配也要符合手机内部堆叠逻辑。

　　在工程应用场景中，这类数字模型常作为概念方案沟通载体，也可导入后续装配环境中与屏幕组件、主板组件、电池组件和摄像组件进行配合检查。通过对后盖大面、镜头凸台、按键位置和机身圆角的持续调整，可以在开模前发现外观缝隙、手部握持干涉、摄像头保护不足和配件开孔错误等问题。整体造型强调手机背部的真实比例和模组层次，适合用于数码产品结构设计练习、外观方案展示以及消费电子类零部件的空间关系验证。
