微流控免疫磁选细胞分离装置结构

　　这套磁选结构核心面向微流控生物实验场景下的免疫磁性细胞分离需求，适配管道与钢丝类扫描检测的配套壳体安装需求，核心作用是在流体输送过程中完成磁性标记细胞的靶向捕获，实现目标细胞与标记细胞的分流输出。从结构功能来看，整套装置横跨哈尔巴赫磁体阵列搭建磁通集中通路，当带有磁性标记的细胞悬液以设定流速泵入配套流道时，标记细胞会受到指数级增长的磁场力作用，直接从流动的悬液中被吸附移除，未被标记的目标细胞则会顺着流道持续流向出口，完成无接触式的细胞分选作业，整个过程无需额外离心、过滤等复杂前处理步骤，能最大程度降低细胞活性损伤。

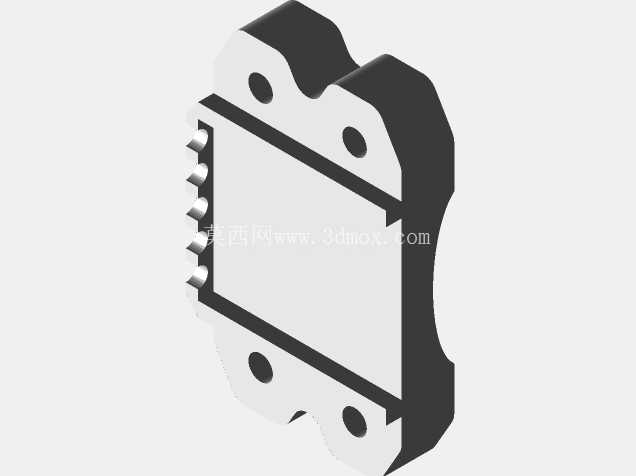

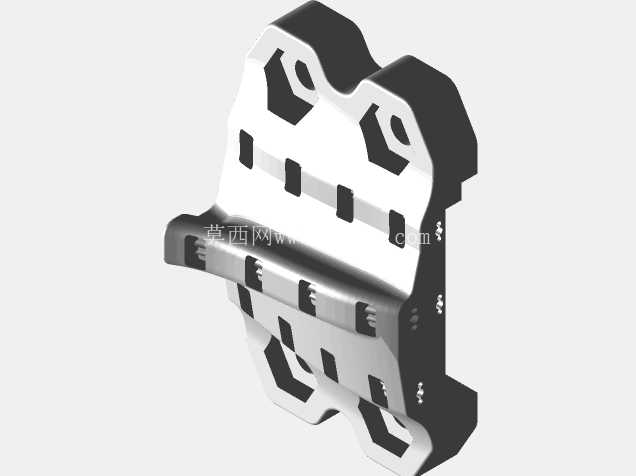

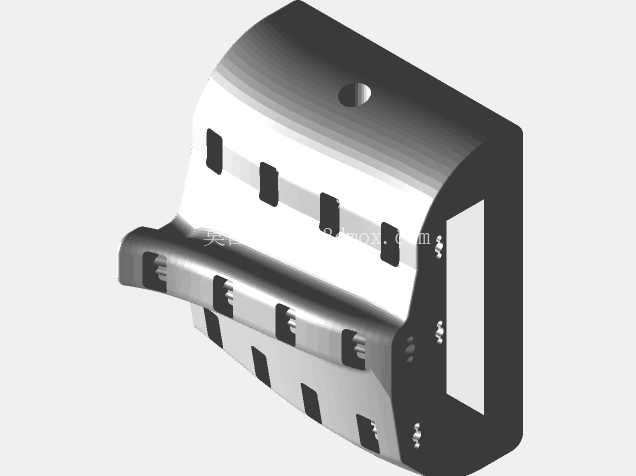

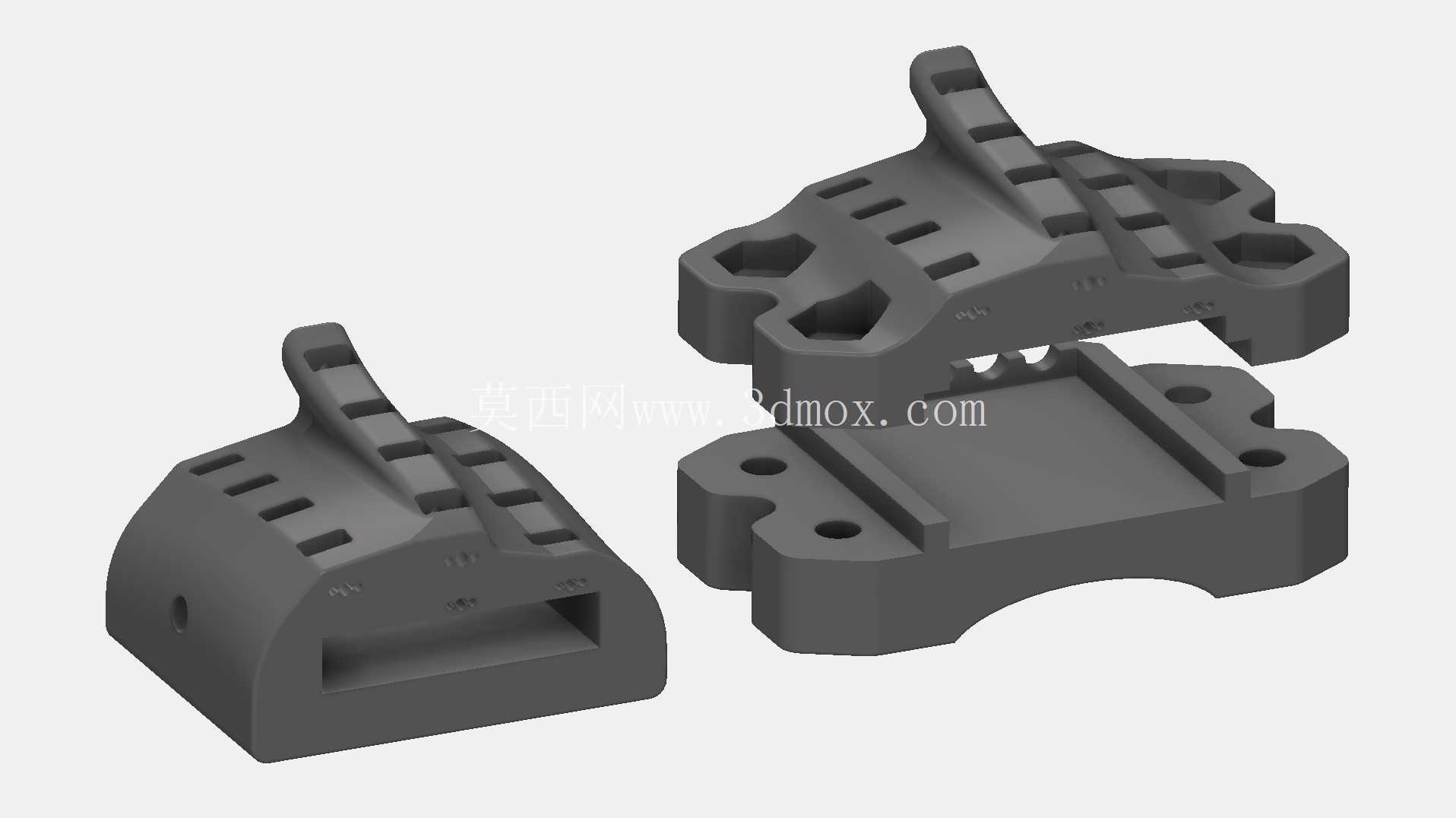

　　设计阶段针对不同实验场景的装配需求做了双版本适配，分别为一体式成型结构与分体式螺栓组装结构，一体式结构整体刚性更强，流道密封性更易保证，适合固定场景下的长期稳定实验作业；分体式结构则通过螺栓完成上下壳体的锁紧装配，拆装便捷，便于实验后对内部流道、磁体阵列进行清洁维护，也可根据实验需求快速更换不同磁通量的磁体模块，适配不同粒径、不同磁标记强度的细胞分选需求。从安装边界来看，整套结构的安装基面预留了对称分布的螺栓过孔，可直接固定在标准光学实验平台或微流控实验台架上，安装孔位的中心距适配常规实验平台的螺纹孔排布，无需额外加工转接板即可完成装配；结构侧面预留的流道接口为标准鲁尔接头尺寸，可直接对接常规的微流控泵管，无需定制转接头即可完成流体通路的搭建。

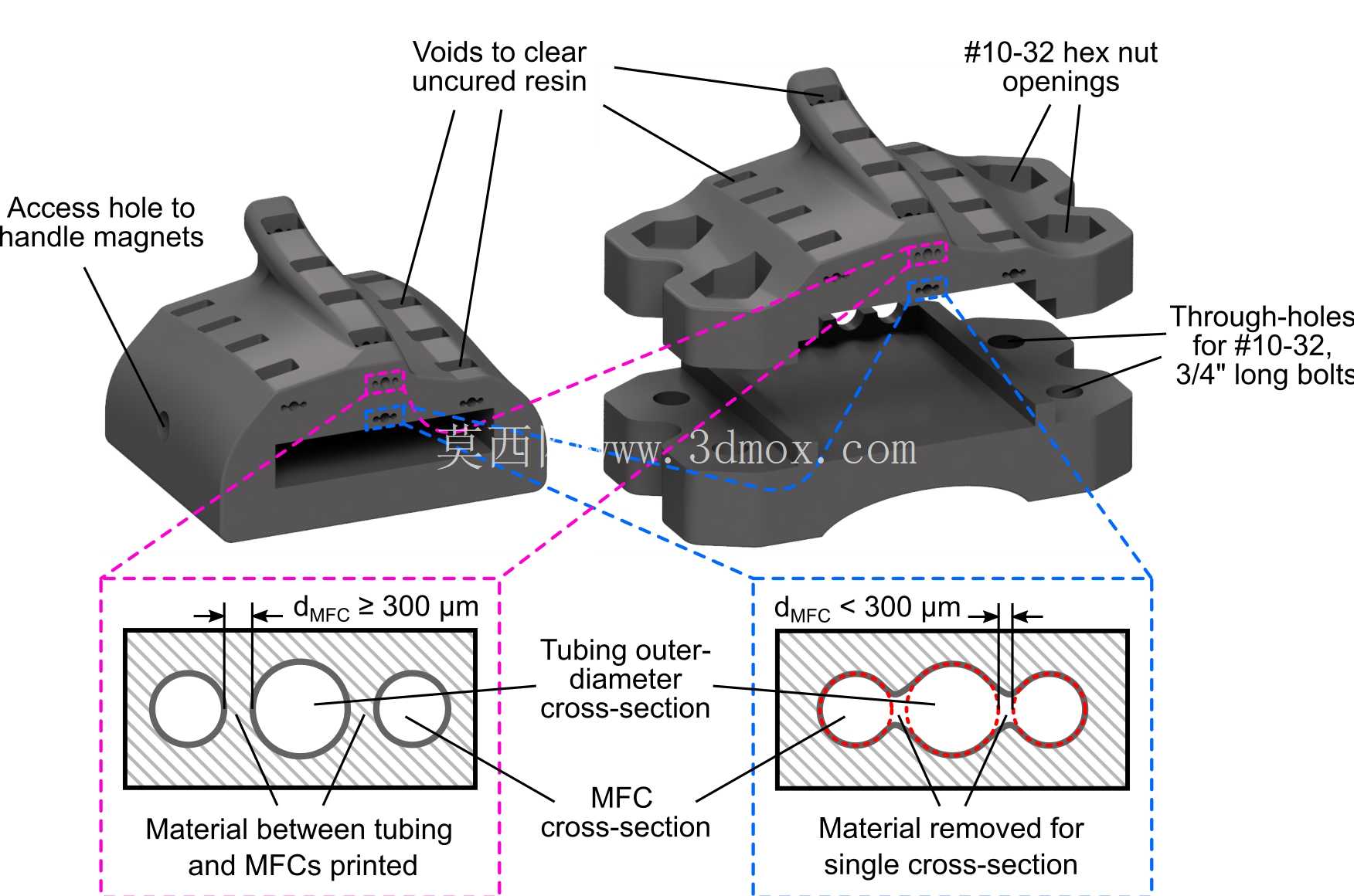

　　外形设计上充分考虑了磁路的闭合需求，上下壳体的配合面做了精准的定位止口设计，装配后能保证磁体阵列的位置精度，避免因装配错位导致磁场分布偏移，影响分选效率；壳体表面的开槽结构一方面是为了减轻整体结构重量，另一方面也可作为流道观察窗的安装位，便于实验过程中直观观察流道内的细胞流动状态，实时调整流体泵入速率。结构的壁厚设计经过磁路仿真验证，在保证壳体结构刚性的前提下，尽可能缩减磁体与流道之间的壁厚尺寸，最大化提升流道区域的磁场强度，同时避免壁厚过薄导致的流体压力下结构变形问题；分体式版本的螺栓排布经过受力仿真优化，螺栓锁紧后上下壳体的配合面受力均匀，不会出现局部间隙导致的漏液问题，配合面可根据需求加装密封垫片，进一步提升高压流体输送场景下的密封可靠性。

　　在实际应用中，这套结构可直接配套现有微流控实验系统使用，无需对现有实验平台做大规模改造，即可快速搭建免疫磁性细胞分选实验线，适用于细胞生物学研究、临床样本前处理、靶向细胞富集等多个场景，相比传统的离心式分选方式，整个分选过程在封闭流道内完成，能有效避免样本交叉污染，同时分选过程连续化，可处理大体积的细胞悬液样本，分选效率远高于批次式处理设备。
