该弧形楔块结构主要服务于普通卧式车床的导轨副间隙调整与部件压紧限位场景,在CA6140这类经典通用车床的溜板、刀架或导轨锁紧机构中,这类楔形承压件承担着消除配合间隙、分散锁紧载荷、保持运动部件定位刚性的作用。车床长期运行后,滑动导轨面会因往复摩擦产生不均匀磨损,若间隙无法通过楔形件的微量进给得到补偿,切削过程中就容易出现刀架颤动、让刀、加工表面振纹等问题,楔块正是通过斜面的位移放大效应,把锁紧螺钉的小行程输入转化为贴合面的法向压紧力,让运动部件在锁紧状态下保持足够的接触刚度,在进给移动时又能通过回退调整保留均匀的滑动间隙。

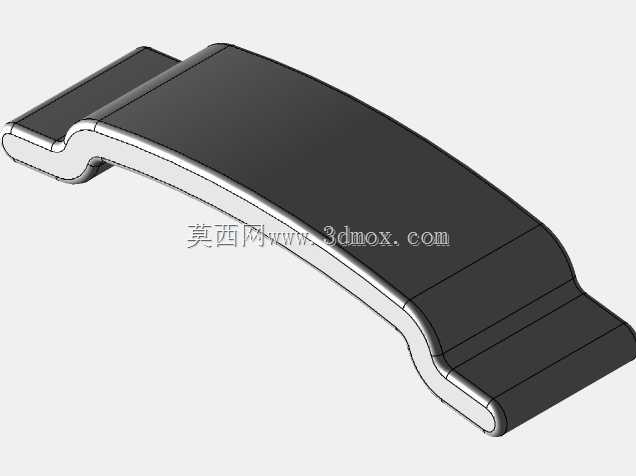

从结构外形来看,零件整体呈长条形弧面布局,主体承载面采用与被贴合导轨或回转座面相匹配的弧形轮廓,两端延伸出带台阶的平直安装段,这种造型并非单纯为了外观,而是完全对应安装位置的边界约束:中间大弧面与床身或溜板的对应曲面完全贴合,保证压紧力沿弧面均匀分布,避免局部点接触造成的压痕与应力集中;两端收窄的台阶结构则嵌入安装座的限位槽内,既限制楔块自身在受力时的横向窜动,也为调整螺钉提供稳定的施力支点。零件厚度方向保持均匀的实体截面,在锁紧载荷反复作用下不会出现翘曲变形,边缘的过渡圆角经过圆滑处理,既减少热处理与机加工过程中的应力开裂风险,也避免装配时刮伤配合导轨的精加工表面。
设计这类楔块时首先要匹配安装空间的边界条件,弧形面的曲率半径必须与对应床身导轨或转盘座面的曲率完全一致,若曲面贴合率不足,锁紧后会出现局部应力峰值,长期使用后配合面会产生压溃凹陷。楔块的斜面升角需要结合调整行程与自锁需求选取,升角过小会导致调整行程不足,无法补偿导轨全寿命周期的磨损量;升角过大则会丧失自锁特性,切削振动下楔块容易松动移位,让已经调好的间隙发生变化。两端安装段的台阶高度需要和安装槽的深度形成间隙配合,既要保证楔块能够沿调整方向顺畅滑动,又不能存在过大的侧向旷量,避免压紧时楔块偏斜导致弧面贴合不良。
在实际装配工况中,该楔块安装在溜板箱与床身导轨的配合侧方,调整螺钉推动楔块沿斜面方向移动时,弧面逐步压紧导轨副的镶条表面,操作人员可以通过改变螺钉的进给量,灵活控制导轨滑动的阻尼大小:粗加工重切削工况下将楔块锁紧到位,让溜板完全固定,承受较大的切削径向力;精加工需要微量进给时,适当回退楔块保留微小间隙,保证手轮移动溜板时手感均匀顺滑,不会出现爬行卡顿。零件的受力路径设计也经过考量,锁紧螺钉的作用力从端部台阶传入,通过楔形斜面分解为垂直于导轨面的正压力和沿滑动方向的分力,正压力用于产生足够的摩擦力抵消切削载荷,沿滑动方向的分力则由安装槽的侧壁承担,不会传递到导轨面上造成额外的拖动阻力。
建模过程中需要重点保证弧形面与两端安装段的位置度,曲面的曲率连续性直接决定后续工程图中加工尺寸的标注逻辑,台阶处的配合面需要设定合理的形位公差,保证零件加工完成后能够顺利装入安装槽。楔块的棱边全部做小倒角处理,去除机加工产生的锐边毛刺,在频繁调整移动的过程中不会划伤操作人员,也不会因毛刺脱落进入导轨配合面造成研磨拉伤。这类零件虽然结构不复杂,但作为车床锁紧调整系统的核心承压件,其曲面精度、斜面角度和截面刚性直接影响整台机床的加工稳定性,在设备大修、配件替换场景中,需要完全匹配原机床的安装尺寸,才能恢复导轨副原有的锁紧与导向性能。
