卧式螺杆注塑成型设备结构设计

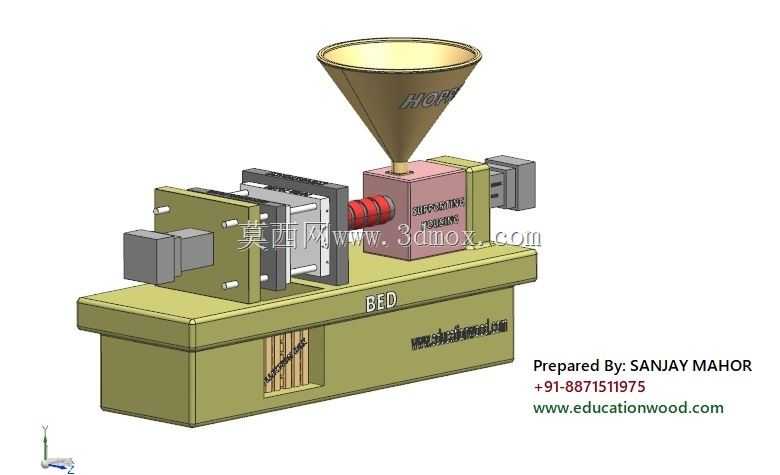

　　这套三维结构围绕卧式塑料注射成型工况展开，整机采用床身承载、料斗供料、螺杆塑化、合模锁紧的经典布局，适合小中型塑料制品试制、模具教学演示以及车间常规热塑性零件批量生产场景。从结构工程师视角看，模型把注塑工艺里最核心的两条动作链拆解得比较清楚：一侧是塑化注射单元，顶部锥斗用于储存颗粒原料，物料靠自重落入中部料筒，料筒外接加热区段并内置螺杆推进结构，颗粒在输送过程中完成剪切、熔融与计量，随后经喷嘴注入模具型腔；另一侧是合模单元，通过动定模板、导向构件和锁紧机构实现模具闭合、保压承压与开模顶出。

　　建模时先确定床身作为安装基准。下部箱体式床身承担整机重量、合模反力和注射反力，顶面加工出安装平面，两侧分别布置合模框架与注射座，底部预留地脚固定边界，保证设备运行时不会因高速开合模或螺杆增压出现明显倾覆。床身内部可容纳液压站、电气控制元件或冷却辅助管路，侧面开设检修格栅，既方便走线和维护，也让整机外形更接近真实车间设备。

　　合模部分的设计重点在模板平行度与力流传递。定模板靠近喷嘴一侧，用于安装模具定模；动模板沿导向方向往复运动，承担合模、锁紧和开模动作。模型中模板四角设置导向支撑，配合横向锁紧组件，使锁模力尽量沿模具中心轴线传递，避免偏载造成模板翘曲或飞边。对于选型和结构校核而言，模板间距、最大开模行程、模具安装厚度以及拉杆净空都是必须关注的边界：模具吊装时要确认外形尺寸能否进入两板之间，顶出行程还要满足制品脱离型芯的需要。

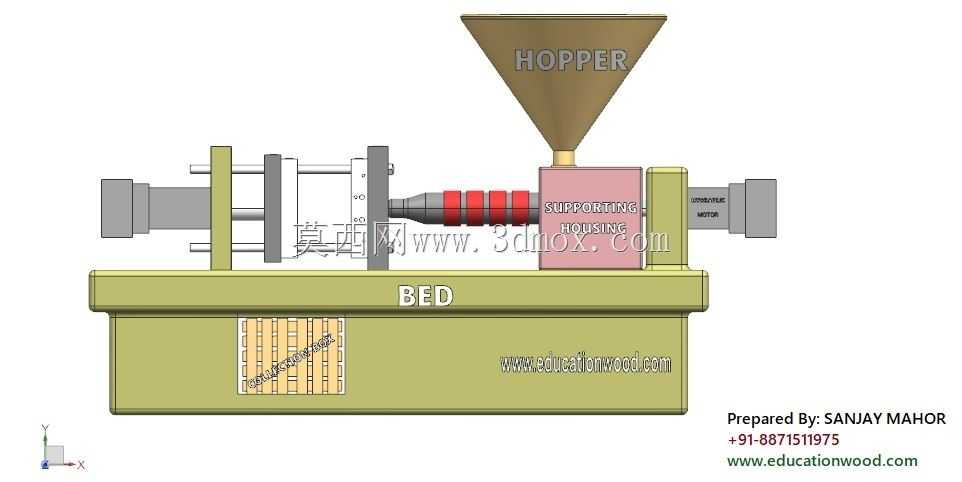

　　注射单元采用独立座体布置在床身中部，料筒前端通过红色连接段与喷嘴对接，后端配置驱动组件。锥斗上宽下窄，出料口对准料筒喂料区，这种几何形式有利于颗粒顺畅下滑，减少架桥风险。料筒外部按温区分段，工程设计中通常会在对应位置布置加热圈、热电偶和冷却护套，模型虽以外观结构表达为主，但各部件的相对位置已经为后续细化温控系统、螺杆直径和射胶行程提供了装配参考。喷嘴中心线需与模具浇口同轴，注射座还应保留整体前移和后退的调整空间，以便清料、换模和维护。

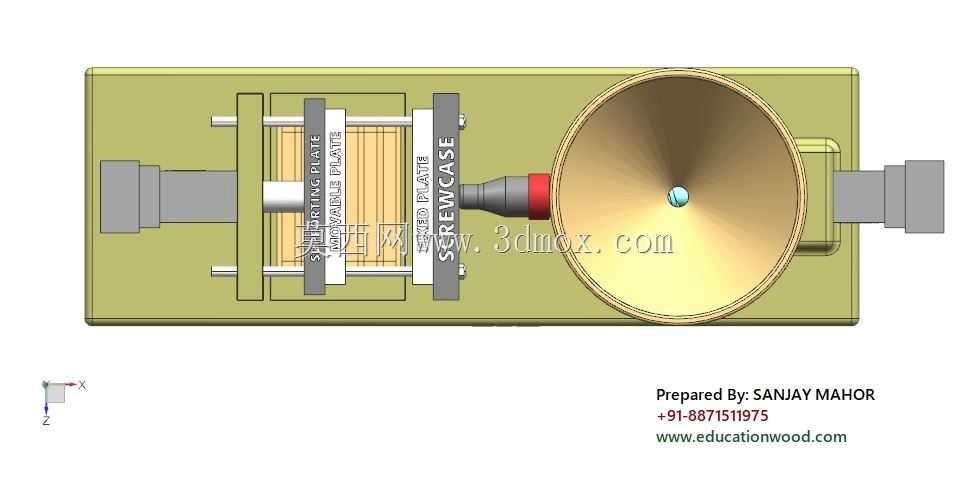

　　从外形尺寸与安装边界看，整机长度主要由合模机构、注射座和驱动端叠加决定，宽度受模板及两侧驱动部件限制，高度则由顶部料斗决定。布置产线时，设备前方需要留出操作门、取件机械臂或人工取件空间，后方要预留料筒维护、液压管路和电气接线距离；料斗上方还需考虑加料高度，若采用自动吸料或干燥料斗，垂直净空应进一步放大。床身地脚区域应保持水平基础，冷却水路、电源和气源接口通常从后侧或侧下方接入，避免与开模动作区干涉。

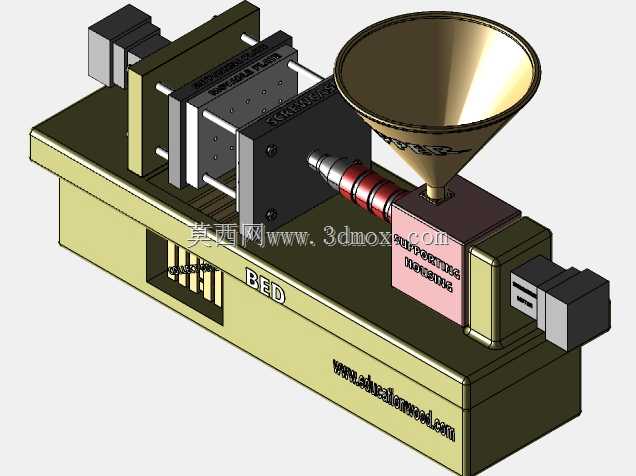

　　功能特性上，该结构完整体现了注塑机从原料进入到制品成型的闭环：粒料经料斗落入料筒，螺杆旋转输送并剪切塑化，熔融材料在前端积蓄；合模机构先将模具锁紧，随后螺杆轴向推进，把熔体高压注入型腔；保压冷却后，合模端释放并打开模具，制品由顶出机构脱落。模型把料斗、料筒、喷嘴、模板、锁紧块、驱动箱体和床身护罩等部件分层建模，便于学习者理解零件装配关系，也适合在方案阶段用来检查模具安装方向、射嘴对中位置和维护空间。

　　设计思路上没有追求过度复杂的外观曲面，而是把机械动作关系放在首位：床身提供刚性基准，合模端保证型腔闭合可靠，注射端保证熔体稳定输出，料斗则承担连续供料。各模块之间界限清晰，后续若要深化，可以继续补充螺杆螺距、料筒加热圈、顶出板、导柱导套、安全门、液压油路和控制系统；若用于教学或设备选型，也可在此基础上调整拉杆间距、模板厚度和射台中心高，以匹配不同克重的塑料制品与模具规格。
